KPS(diag)-86

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AF:КДН B2003 КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ШИНЫ СВЯЗИ

СИСТЕМЫ SSP

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на массу линий связи между блоком управление электропитанием, блоком уп-
равления доступом и блоком управления сличением.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного доступа не работает.

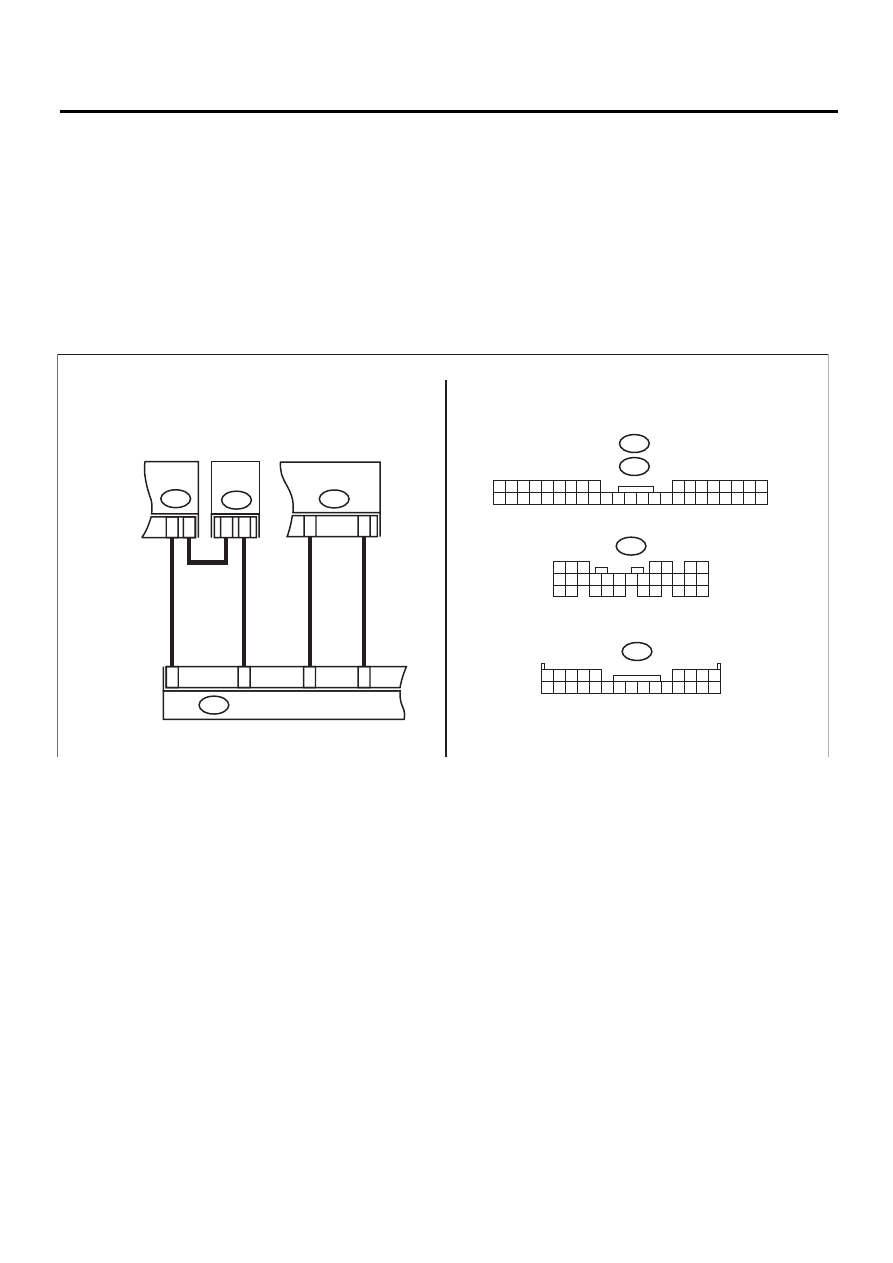

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

1

8

5

19

B280

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-87

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы блока управления сли-
чением, блока управления доступом и блока управ-
ления электропитанием.
2) Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 — Масса кузова:
(B420) № 24 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 2.

2

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Подсоедините разъем блока управления сличе-
нием.
2) Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 7 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Замените блок
управления сли-
чением. <См. SL-
88, СНЯТИЕ,
Блок управления
сличением.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИ-
ТАНИЕМ.
1) Отсоедините разъемы блока управления сли-
чением и блока управления электропитанием.
2) Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B421) № 27 — Масса кузова:
(B419) № 3 — Масса кузова:

Проводимость есть?

Замените блок
управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

Переходите к ша-
гу 4.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ДОСТУПОМ.
1) Отсоедините разъемы блока управление элек-
тропитанием и блока управления доступом.
2) Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъем и клемма:

(B420) № 24 — Масса кузова:
(B420) № 26 — Масса кузова:
(B421) № 28 — Масса кузова:

Проводимость есть?

Замените блок
управления сис-
темы доступа.
<См. SL-90, СНЯ-
ТИЕ, Блок иден-
тификатора ко-
да.>

Переходите к ша-
гу 5.

5

СЧИТЫВАНИЕ КДН.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти при по-
мощи Subaru Select Monitor.
3) Повторно считайте КДН.

Отображается ли на дисп-
лее какой-либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Система исправ-
на.

KPS(diag)-88

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AG:КДН B2003 КОРОТКОЕ ЗАМЫКАНИЕ НА ЦЕПЬ ЭЛЕКТРОПИТАНИЯ

ОТ АККУМУЛЯТОРА ШИНЫ СВЯЗИ СИСТЕМЫ SSP

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на цепь электропитания от аккумулятора линий связи между блоком управле-
ние электропитанием, блоком управления доступом и блоком управления сличением.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного доступа не работает.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

1

8

5

19

B280

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

ЦЕНТРАЛЬНЫЙ

БЛОК

УПРАВЛЕНИЯ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-89

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
1) Отсоедините разъем блока управления
электропитанием.
2) Считайте КДН блока управления доступом
с дисплея Subaru Select Monitor.

Соответствует ли КДН
B2004 текущей неисправ-
ности?

Переходите к шагу 3. Переходите к ша-

гу 2.

2

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТ-
РОПИТАНИЕМ.
1) Отсоедините разъем блока управления
сличением.
2) Измерьте напряжение между блоком уп-
равления электропитанием и массой кузова
при помощи тестера.

Разъем и клемма:

(B420) № 7 — Масса кузова:

Составляет ли величина
напряжения 1 В или менее?

Замените блок уп-
равления электропи-
танием. <См. SL-87,
СНЯТИЕ, Блок уп-
равления электропи-
танием.>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

3

СЧИТЫВАНИЕ КДН.
1) Отсоедините разъем блока управления
сличением.
2) Считайте КДН блока управления доступом
с дисплея Subaru Select Monitor.

Соответствует ли КДН
B2004 текущей неисправ-
ности?

Замените блок уп-
равления системы
доступа. <См. SL-89,
СНЯТИЕ, Блок уп-
равления системы
доступа.>

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемом блока
управления сличением и массой кузова при по-
мощи тестера.

Разъем и клемма:

(B421) № 28 (+) — Масса кузова (–):

Составляет ли величина
напряжения 1 В или менее?

Переходите к шагу 5. Устраните корот-

кое замыкание в
жгуте проводов
или замените его
на новый.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъ-
емом блока управления сличением и массой
кузова при помощи тестера.

Разъем и клемма:

(B421) № 17 — Масса кузова:

Проводимость есть?

Замените блок уп-
равления сличени-
ем. <См. SL-88, СНЯ-
ТИЕ, Блок управле-
ния сличением.>

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.
