Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 1144

LAN(diag)-60

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

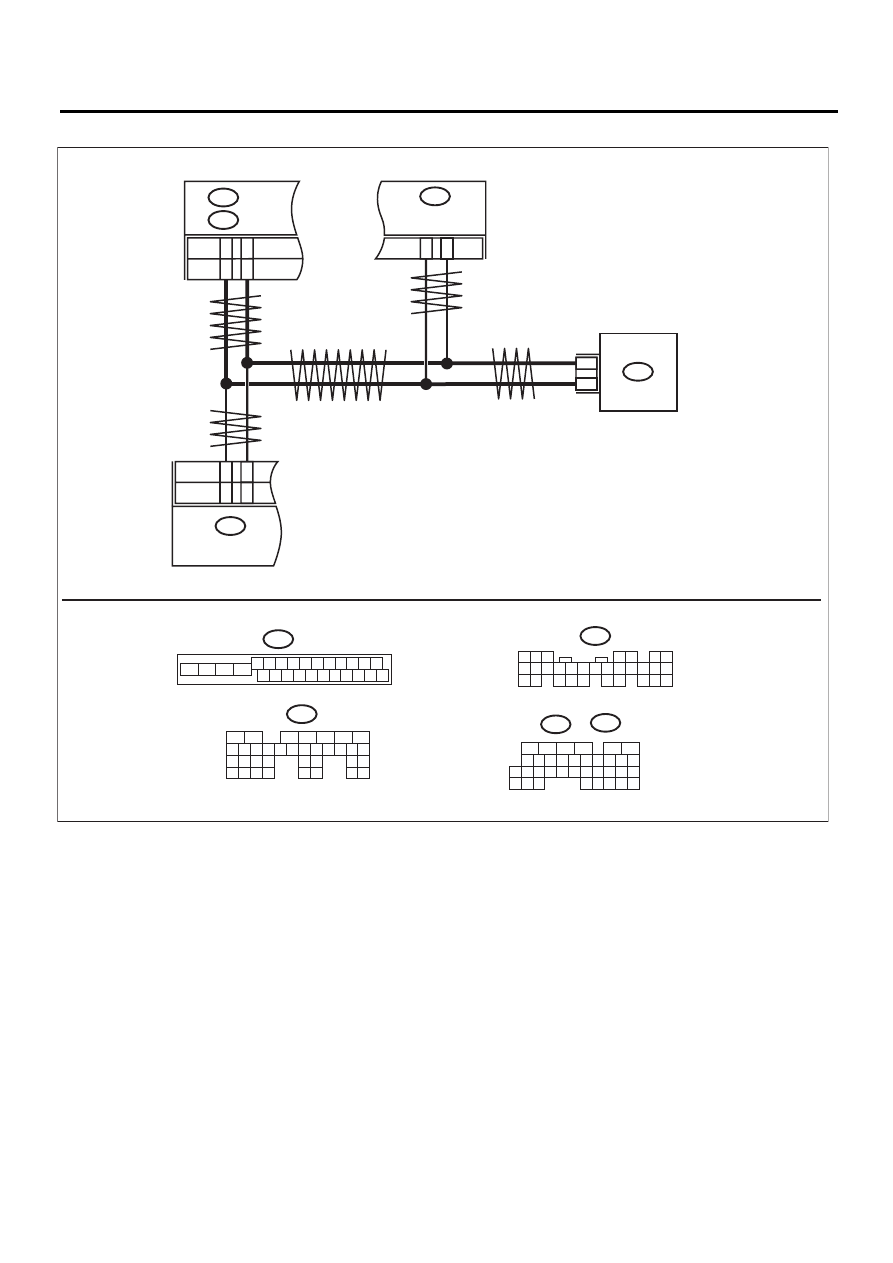

• Модель ABS

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

21 22 23 24 25 26

10 11

B280

6 7

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

B135

B136

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

B20

B30

B280

B301

ABSCM & H/U

ECM

B136

C35

C27

B135

B54

LAN00313

TCM

B54

A18

A17

4AT

5AT

2.0L

КРОМЕ
МОДЕЛИ 2.0L

10 11 12 13 14 15

17 18 19

20
28

21 22 23

26 27

34 35

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

LAN(diag)-61

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН, отобра-
жаемый на дисплее, на теку-
щую неисправность?

Проверьте соеди-
нение жгута про-
водов и разъ-
емов. Переходи-
те к шагу 2.

Переходите к ша-
гу 2.

ПРОВЕРКА КДН.
Переведите выключатель зажигания в положе-
ние OFF и повторно считайте КДН.

Указывает ли КДН, отобра-
жаемый на дисплее, на теку-
щую неисправность?

Проверьте соеди-
нение жгута про-
водов и разъ-
емов. Переходи-
те к шагу 3.

Переходите к ша-
гу 3.

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor сиг-
налы частоты вращения двигателя и скорости
автомобиля, получаемые с ECM, TCM, VDC/ABS
и центрального блока управления в одинаковых
условиях, и сравните данные.

Совпадают ли данные?

Временная поте-
ря контакта. Вы-
полните процеду-
ру очистки памя-
ти.

Переходите к ша-
гу 4.

ПРОВЕРКА БЛОКА TCM.
1) Отсоедините разъем TCM (B54).
2) Проведите очистку памяти от КДН централь-
ного блока управления. <См. LAN(diag)-24, РЕ-
ЖИМ ОЧИСТКИ ПАМЯТИ, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
3) Считайте КДН центрального блока управле-
ния.

Отображается ли на дисплее
КДН U1202?

Переходите к ша-
гу 5.

Проверьте TCM.
<См. 5AT(diag)-
17, СЧИТЫВА-
НИЕ КОДОВ
ДИАГНОСТИКИ
НЕИСПРАВНОС-
ТЕЙ (КДН), ПО-
РЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕ-
ВОГО КОЛЕСА.
1) Отсоедините разъем датчика угла поворота
рулевого колеса (B231).
2) Проведите очистку памяти от КДН централь-
ного блока управления. <См. LAN(diag)-24, РЕ-
ЖИМ ОЧИСТКИ ПАМЯТИ, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
3) Считайте КДН центрального блока управле-
ния.

Отображается ли на дисплее
КДН U1202?

Переходите к ша-
гу 6.

Замените датчик
угла поворота ру-
левого колеса.
<См. VDC-18, ЗА-
МЕНА, Датчик уг-
ла поворота ру-
левого колеса.>

ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ
РЫСКАНИЯ
1) Отсоедините разъем датчика угловой скоро-
сти рыскания (B230).
2) Проведите очистку памяти от КДН централь-
ного блока управления.
3) Считайте КДН центрального блока управле-
ния.

Отображается ли на дисплее
КДН U1202?

Переходите к ша-
гу 7.

Проверьте дат-
чик угловой ско-
рости рыскания.
<См. VDC(diag)-
16, СЧИТЫВА-
НИЕ КОДОВ
ДИАГНОСТИКИ
НЕИСПРАВНОС-
ТЕЙ (КДН), ПО-
РЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Отсоедините разъем (i84) центрального бло-
ка управления.
2) Считайте данные, которыми обменивается
блок управления системы VDC/ABS и ECM.
Проверьте параметры:
• Частота вращения двигателя
• Средняя скорость передних колес (при движе-
нии с постоянной скоростью)

Данные по частоте вращения
двигателя и скорости пере-
дних колес находятся в пре-
делах нормы. (Их величины
не изменяются.)

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

Переходите к ша-
гу 8.

LAN(diag)-62

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Измерьте сопротивление между клеммами
разъема жгута проводов.

Разъемы и клеммы

(B280) № 20 — № 30:

Сопротивление составляет
55 — 65 Ом?

Переходите к ша-
гу 14.

Переходите к ша-
гу 9.

Разъемы и клеммы

(B280) № 20 — № 30:

Величина сопротивления на-
ходится в диапазоне 115 —
125 Ом?

Переходите к ша-
гу 11.

Переходите к ша-
гу 10.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем жгута проводов цент-
рального блока управления.
2) Измерьте сопротивление между клеммами
разъема жгута проводов.

Разъемы и клеммы

(B280) № 20 — № 30:

Сопротивление составляет
30 МОм или более?

Разрыв соответс-
твующей цепи
центрального
блока управле-
ния. Устраните
разрыв в жгуте
проводов или за-
мените его.

Переходите к ша-
гу 11.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления сис-
темы VDC/ABS.
2) Измерьте сопротивление между клеммами
разъема жгута проводов.

Разъемы и клеммы

Модель с системой VDC:

(B310) № 10 — № 35:

Модель ABS:

(B301) № 11 — № 26:

Величина сопротивления на-
ходится в диапазоне 115 —
125 Ом?

Переходите к ша-
гу 12.

Переходите к ша-
гу 13.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ VDC/ABS.
1) Отсоедините разъем блока управления сис-
темы VDC/ABS.
2) Измерьте сопротивление между клеммами
разъема блока управления системы VDC/ABS.

Разъемы и клеммы

Модель с системой VDC:

(B310) № 10 — № 35:

Модель ABS:

(B301) № 11 — № 26:

Величина сопротивления на-
ходится в диапазоне 115 —
125 Ом?

Переходите к ша-
гу 13.

Разрыв в цепи
переменного ре-
зистора блока уп-
равления систе-
мы VDC/ABS. За-
мените блок
управления сис-
темы VDC/ABS.
<См. VDC-7, Блок
управления сис-
темы VDC и гид-
равлический
блок управления
(VDCCM&H/U).>

ПРОВЕРКА БЛОКА ECM.
1) Отсоедините разъем ECM (В135) или (B136).
2) Измерьте сопротивление между клеммами
разъема блока ECM.

Разъемы и клеммы

Модель 2.0 L:

(B135) № 1 — № 2:

Кроме модели 2.0 L:

(B136) № 27 — № 35:

Величина сопротивления на-
ходится в диапазоне 115 —
125 Ом?

Устраните раз-
рыв цепи в разъ-
еме жгута прово-
дов или замените
жгут проводов.

Разрыв в цепи
переменного ре-
зистора ECM. За-
мените блок уп-
равления двига-
телем (ECM).
<См. FU(H6DO)-
37, Блок управле-
ния двигателем
(ECM).>

Шаг

Проверка

Да

Нет

LAN(diag)-63

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Измерьте сопротивление между разъемом
центрального блока управления и массой кузо-
ва.

Разъемы и клеммы

(B280) № 20 — Масса кузова:
(B280) № 30 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 15.

Переходите к ша-
гу 16.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Когда тестер подсоединен к жгуту проводов ав-
томобиля, последовательно отсоедините разъ-
емы каждого блока управления.

Выявлены ли блоки управле-
ния, сопротивление которых
повысилось до 10 Ом?

Замените блоки
управления, со-
противление ко-
торых повыси-
лось до 10 Ом или
более.

Переходите к ша-
гу 16.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального
блока управления.
2) Измерьте напряжение между разъемом цен-
трального блока управления и массой кузова.

Разъемы и клеммы

(B280) № 20 (+) — Масса кузова (–):
(B280) № 30 (+) — Масса кузова (–):

Напряжение составляет 6 В
или более?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 17.

Понизилось ли напряжение
одного из блоков управле-
ния до 6 В или меньшей вели-
чины?

Замените блоки
управления, со-
противление ко-
торых повыси-
лось до 6 Ом или
более.

Переходите к ша-
гу 18.

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте
КДН для ECM. <См. EN(H6DO)(diag)-53, ПОРЯ-
ДОК РАБОТЫ, Считывание кодов диагностики
неисправностей (КДН).>

Отображаются ли на дисп-
лее КДН помимо “CAN
communication”?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 19.
