EB-18

Передняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: УСТАНОВКА

1. ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-8, ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ,
УЗЕЛ, Общие сведения.>

2. УЗЕЛ ПЕРЕДНЕЙ ДВЕРИ

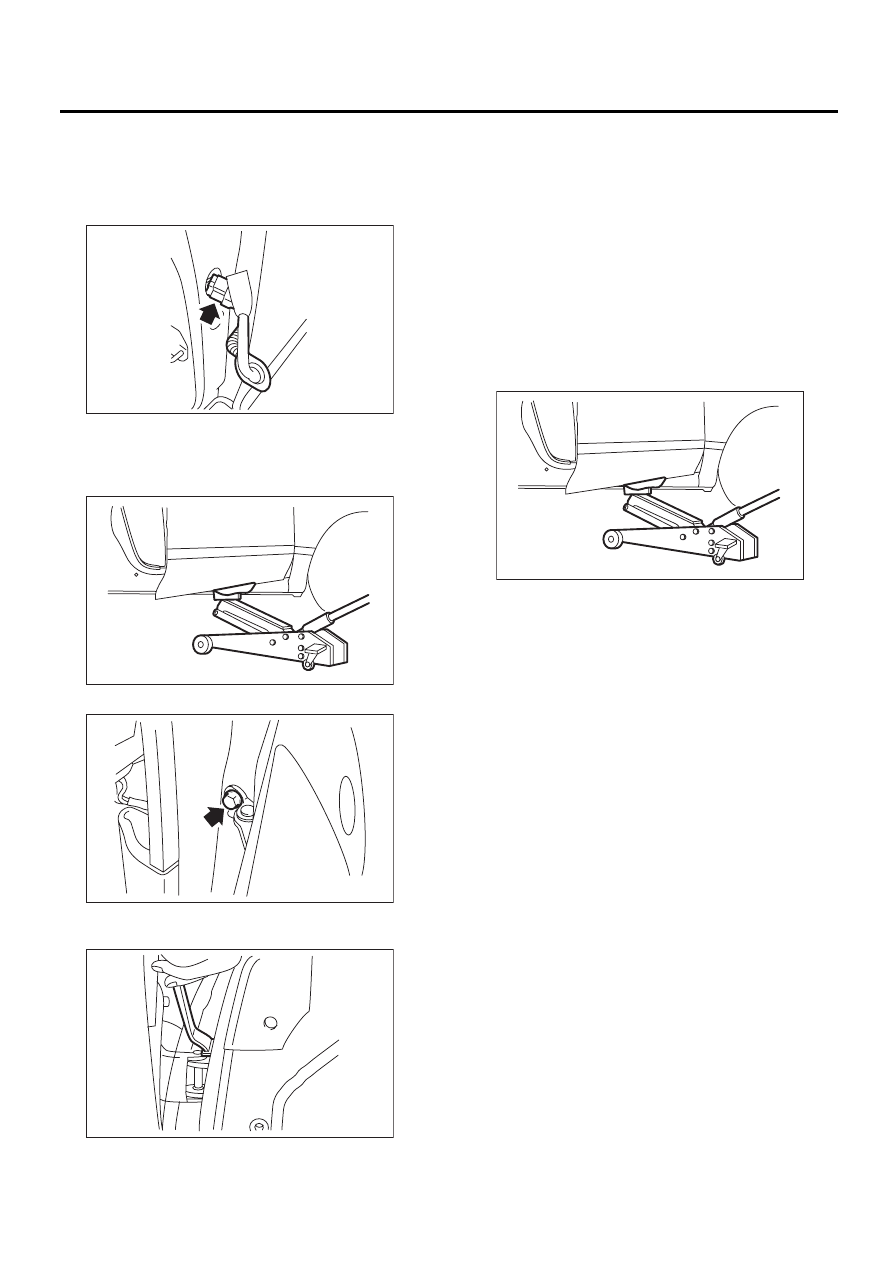

1) Положите на домкрат деревянный брусок и
установите на него переднюю дверь.

2) Нанесите консистентную смазку на участок
скольжения петель двери и установите петли
двери на автомобиль.
3) Установите переднюю дверь на верхнюю и
нижнюю петлю, регулируя положение домкра-
том.
4) Затяните болт механизма двери.
5) Подсоедините жгут проводов двери и уста-
новите нижнюю крышку панели приборов.
6) Установите нижнюю внутреннюю отделку
передней стойки.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-8, ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ,
УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

1) При помощи специального приспособления
ослабьте болты крепления верхней и нижней
петли со стороны кузова и выставьте панель
передней двери в продольном и поперечном
направлении.
ST

925610000

КЛЮЧ ДЛЯ ПЕТЛИ ДВЕРИ

2) Ослабьте винт (A) и пластиковым молоточ-
ком постучите по фиксатору замка (B), чтобы
отрегулировать зазор между поверхностью за-
дней кромки панели передней двери и поверх-
ностью передней кромки задней двери.

ОСТОРОЖНО:
Не применяйте пневматический гаечный
ключ ударного действия. Участок сварки на
пластине гайки фиксатора замка легко ло-
мается.

EB-00013

EB-00016

ST

EB-00017

(B)

(A)

EB-19

Уплотнительное покрытие передней двери

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

5. Уплотнительное покрытие

передней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-51, СНЯТИЕ, Внутренняя отде-
лка двери.>
3) Снимите передний динамик. <См. ET-9,
СНЯТИЕ, Передний динамик.>
4) Снимите уплотнительное покрытие.

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую ленту. Не
прилагайте чрезмерных усилий, чтобы не пов-
редить уплотнительное покрытие.
• При повреждении покрытия замените его но-
вым.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) При замене уплотнительного покрытия при-
меняйте бутиловую ленту.
3) Плотно прижмите участок нанесения бути-
ловой ленты, чтобы не допустить неровностей
на поверхности.

Бутиловая лента:

3M8626 или эквивалент

ПРИМЕЧАНИЕ:
• Установите бутиловую ленту равномерным
слоем.
• Установите уплотнительное покрытие, не
допуская складок.
• В случае разрыва слоя ленты через уплотни-
тельное покрытие сможет попадать вода и
грязь.

C: ПРОВЕРКА

Если уплотнительное покрытие повреждено,
замените его новым.

EB-00018

EB-20

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

6. Задняя дверь

A: СНЯТИЕ

1. ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-51, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите задний динамик. <См. ET-12, СНЯ-
ТИЕ, Задний динамик.>
4) Снимите уплотнительное покрытие. <См.
EB-23, СНЯТИЕ, Уплотнительное покрытие за-
дней двери.>
5) Снимите стекло задней двери. <См. GW-21,
СНЯТИЕ, Стекло задней двери.>
6) Снимите рамку стекла двери и снимите узел
механизма стеклоподъемника и электродвига-
теля задней двери. <См. GW-23, СНЯТИЕ,
Узел механизма стеклоподъемника и электро-
двигателя задней двери.>
7) Снимите замок задней двери. <См. SL-59,
СНЯТИЕ, Узел замка и привода замка задней
двери.>
8) Снимите наружную ручку задней двери.
<См. SL-58, СНЯТИЕ, Наружная ручка задней
двери.>
9) Отверните винт, чтобы снять кронштейн
внутренней отделки двери.

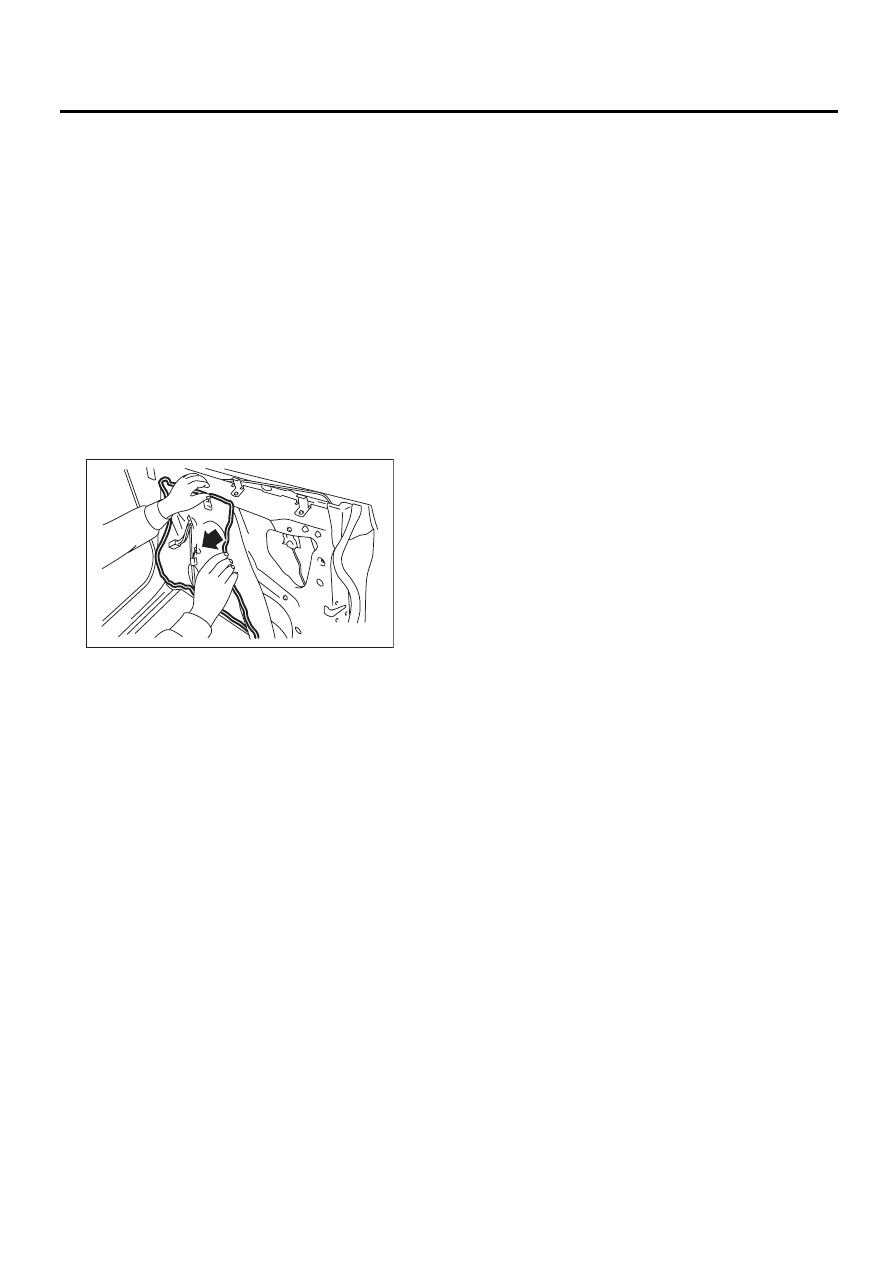

10) Снимите уплотнитель задней двери.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

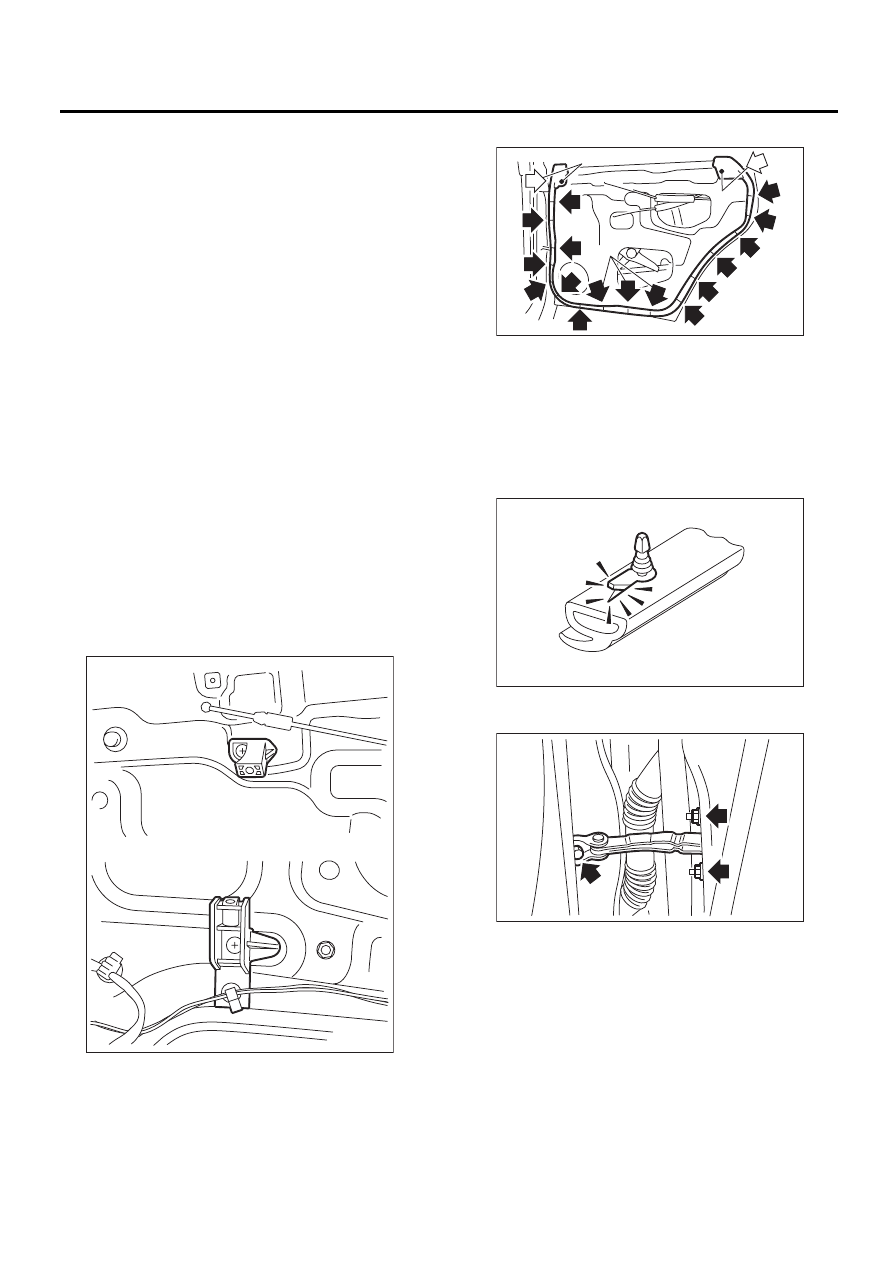

11) Отверните болты и гайки и снимите меха-
низм двери.

12) Снимите заднюю дверь. <См. EB-21, УЗЕЛ
ЗАДНЕЙ ДВЕРИ, СНЯТИЕ, Задняя дверь.>

EB-00152

(A) Вставной пружинный зажим

(B) Фиксатор уплотнителя

(A)

(B)

(A)

EB-00156

EB-00141

EB-00154

EB-21

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

2. УЗЕЛ ЗАДНЕЙ ДВЕРИ

1) Отсоедините провод массы от аккумулятора.
2) Вытяните разъем жгута проводов двери,
расположенный в средней стойке, после чего
отсоедините разъем.

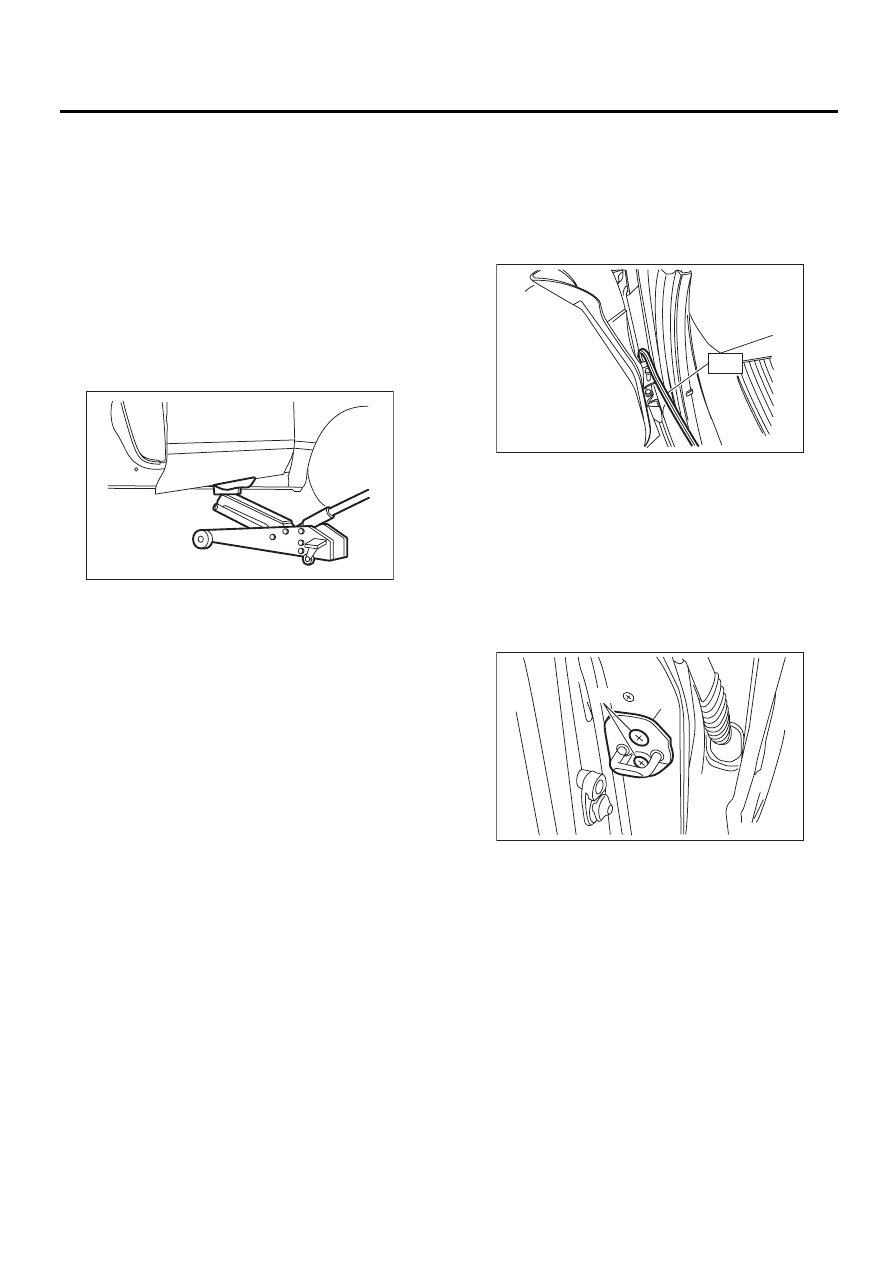

3) Положите на домкрат деревянный брусок и
установите домкрат под заднюю дверь. Во из-
бежание повреждения задней двери, подопри-
те ее домкратом.

4) Отверните болт с механизма двери.

5) Отверните болты верхней и нижней петли со
стороны двери и снимите панель задней двери.

6) Снимите петлю двери с автомобиля.

B: УСТАНОВКА

1. ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-9, ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ, УЗЕЛ,
Общие сведения.>

2. УЗЕЛ ЗАДНЕЙ ДВЕРИ

1) Положите на домкрат деревянный брусок и
установите на него заднюю дверь.

2) Нанесите консистентную смазку на подвиж-
ную часть петель двери.
3) Установите заднюю дверь на верхнюю и
нижнюю петлю, регулируя положение двери
домкратом.
4) Затяните болт механизма двери.
5) Подсоедините жгут проводов двери и уста-
новите внутренний щиток средней стойки.
6) Установите нижнюю внутреннюю отделку
средней стойки.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-9, ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ, УЗЕЛ,
Общие сведения.>

EB-00284

EB-00013

EB-00014

EB-00015

EB-00013
