SL-94

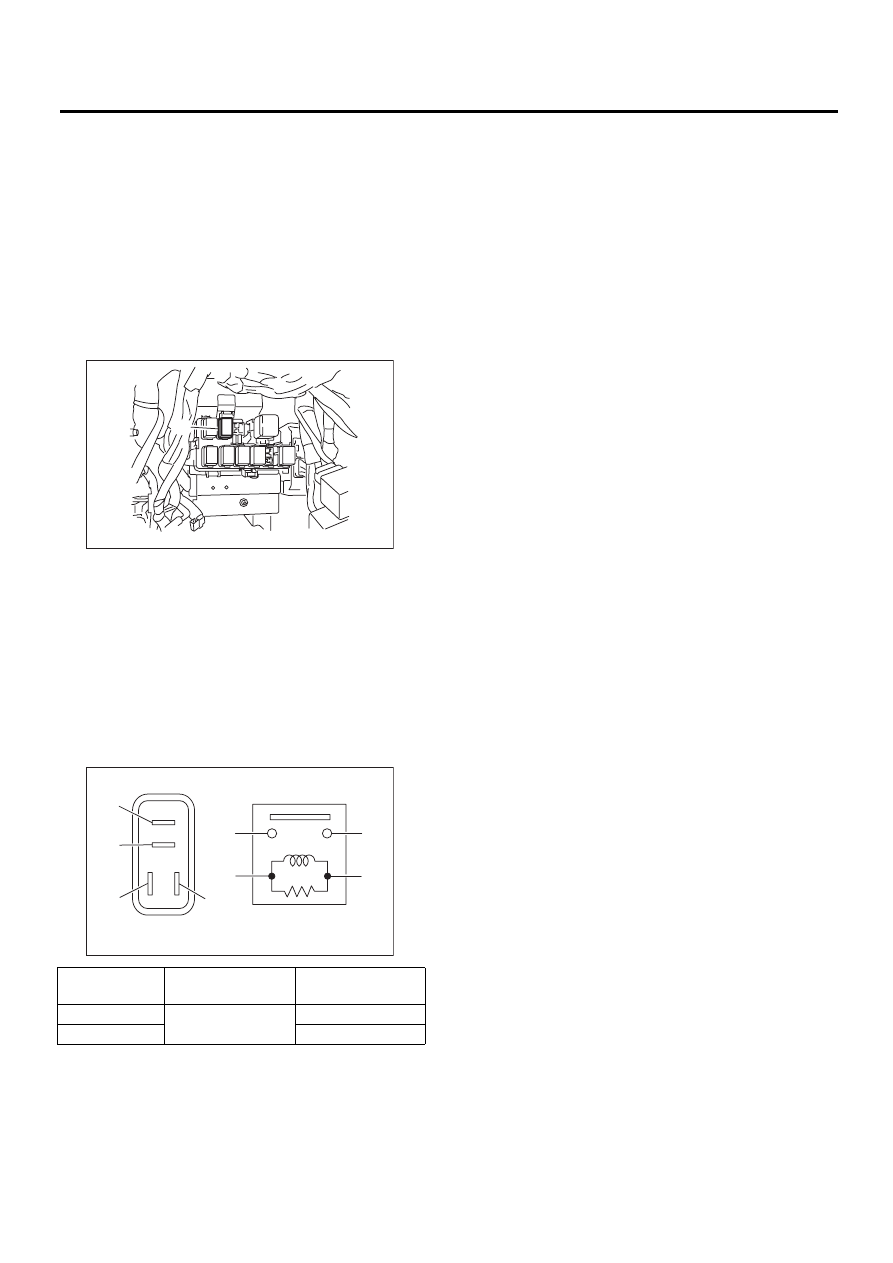

Реле зажигания 1 (Система запуска/остановки двигателя при помощи кнопки)

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

41.Реле зажигания 1

(Система запуска/остановки двигателя при помощи кнопки)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите реле зажигания 1 (система запуска/
остановки двигателя при помощи кнопки) (A) с
блока реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами ре-
ле зажигания 1 (система запуска/остановки
двигателя при помощи кнопки) при подсоеди-
нении клеммы № 4 к положительной клемме
аккумулятора, а клеммы № 3 к клемме массы
аккумулятора.

ПРИМЕЧАНИЕ:
При неисправности замените реле зажигания 1
(система запуска/остановки двигателя при по-
мощи кнопки).

Проводимость

Номер клеммы

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ом

Отсутствует

1 МОм или более

SL-00815

(A)

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

SL-95

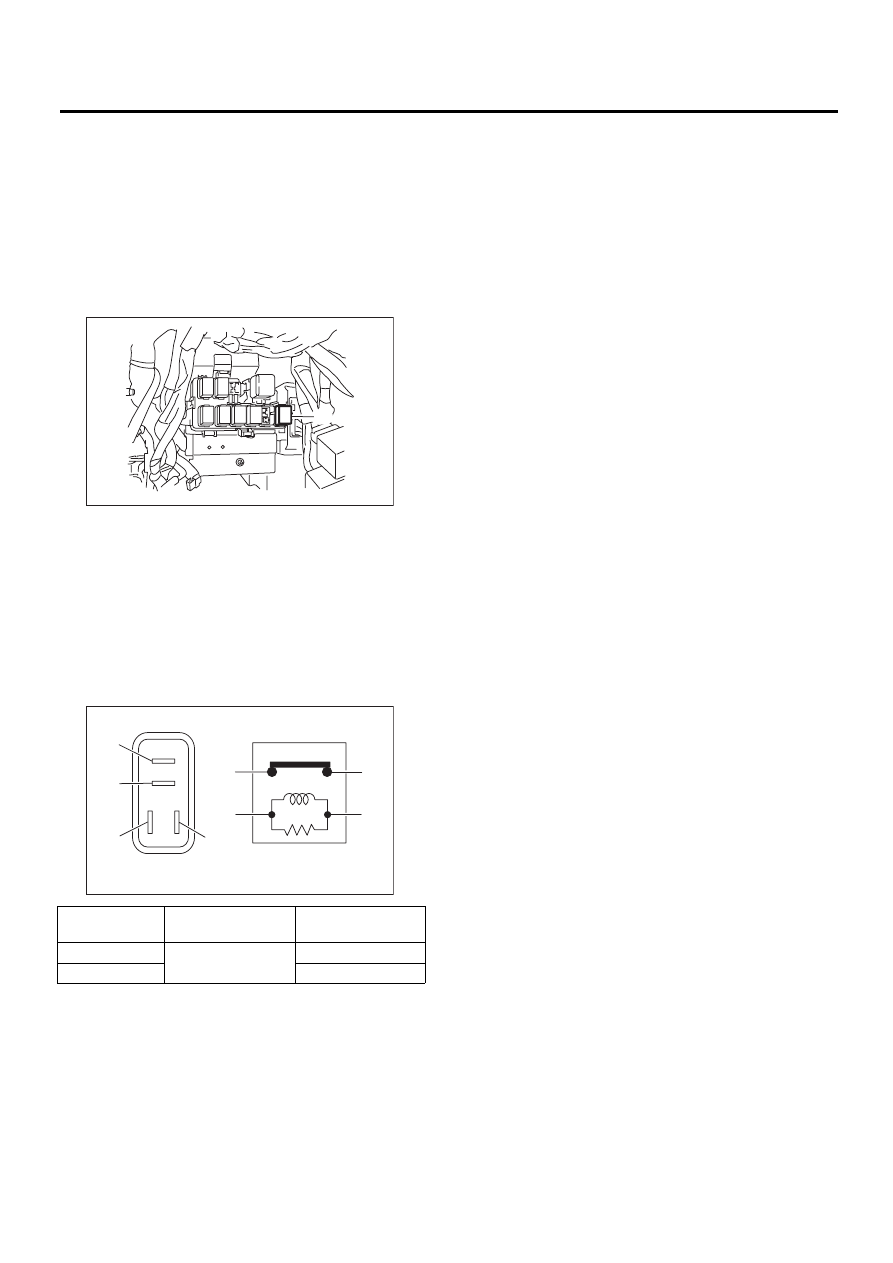

Реле зажигания 2 (Система запуска/остановки двигателя при помощи кнопки)

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

42.Реле зажигания 2

(Система запуска/остановки двигателя при помощи кнопки)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите реле зажигания 2 (система запуска/
остановки двигателя при помощи кнопки) (A) с
блока реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами ре-
ле зажигания 2 (система запуска/остановки
двигателя при помощи кнопки) при подсоеди-
нении клеммы № 4 к положительной клемме
аккумулятора, а клеммы № 3 к клемме массы
аккумулятора.

ПРИМЕЧАНИЕ:
При неисправности замените реле зажигания 2
(система запуска/остановки двигателя при по-
мощи кнопки).

Проводимость

Номер клеммы

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ом

Отсутствует

1 МОм или более

SL-00816

(A)

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

SL-96

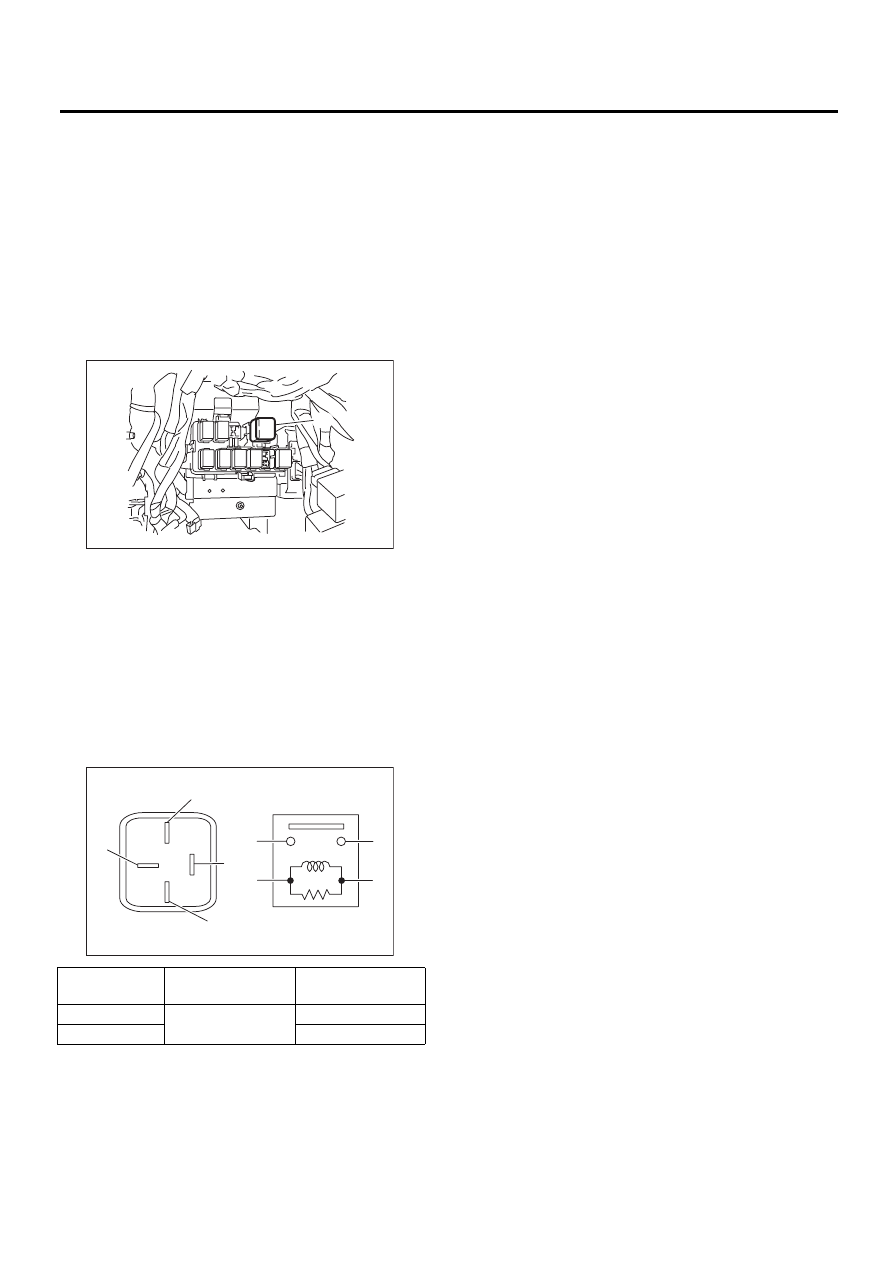

Реле вспомогательного оборудования (Система запуска/остановки двигателя при помощи кнопки)

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

43.Реле вспомогательного оборудования

(Система запуска/остановки двигателя при помощи кнопки)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите реле вспомогательного оборудова-
ния (система запуска/остановки двигателя при
помощи кнопки) (A) с блока реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами ре-
ле вспомогательного оборудования (система
запуска/остановки двигателя при помощи
кнопки) при подсоединении клеммы № 4 к по-
ложительной клемме аккумулятора, а клеммы
№ 3 к клемме массы аккумулятора.

ПРИМЕЧАНИЕ:
При неисправности замените реле вспомога-
тельного оборудования.

Проводимость

Номер клеммы

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ом

Отсутствует

1 МОм или более

SL-00817

(A)

SL-00660

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

SL-97

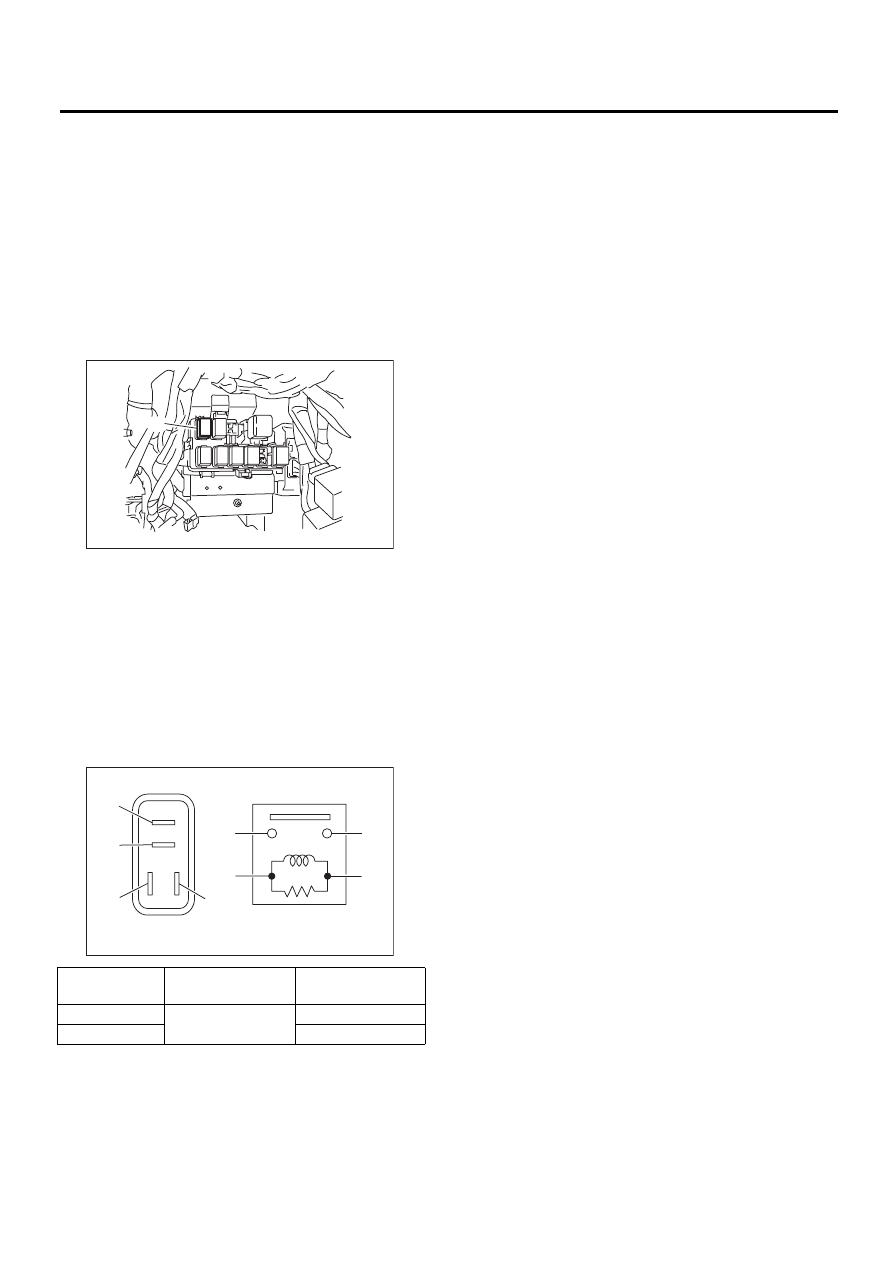

Реле отключения стартера

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

44.Реле отключения стартера

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.
4) Снимите реле отключения стартера (A) с
блока реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами ре-
ле отключения стартера при подсоединении
клеммы № 4 к положительной клемме аккуму-
лятора, а клеммы № 3 к клемме массы аккуму-
лятора.

ПРИМЕЧАНИЕ:
При неисправности замените реле отключения
стартера.

Проводимость

Номер клеммы

Нормативное зна-

чение

Да

1 и 2

1 МОм или более

Отсутствует

Менее 1 Ом

SL-00818

(A)

SL-00701

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)
