SP(H4SO)-4

Педаль акселератора

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

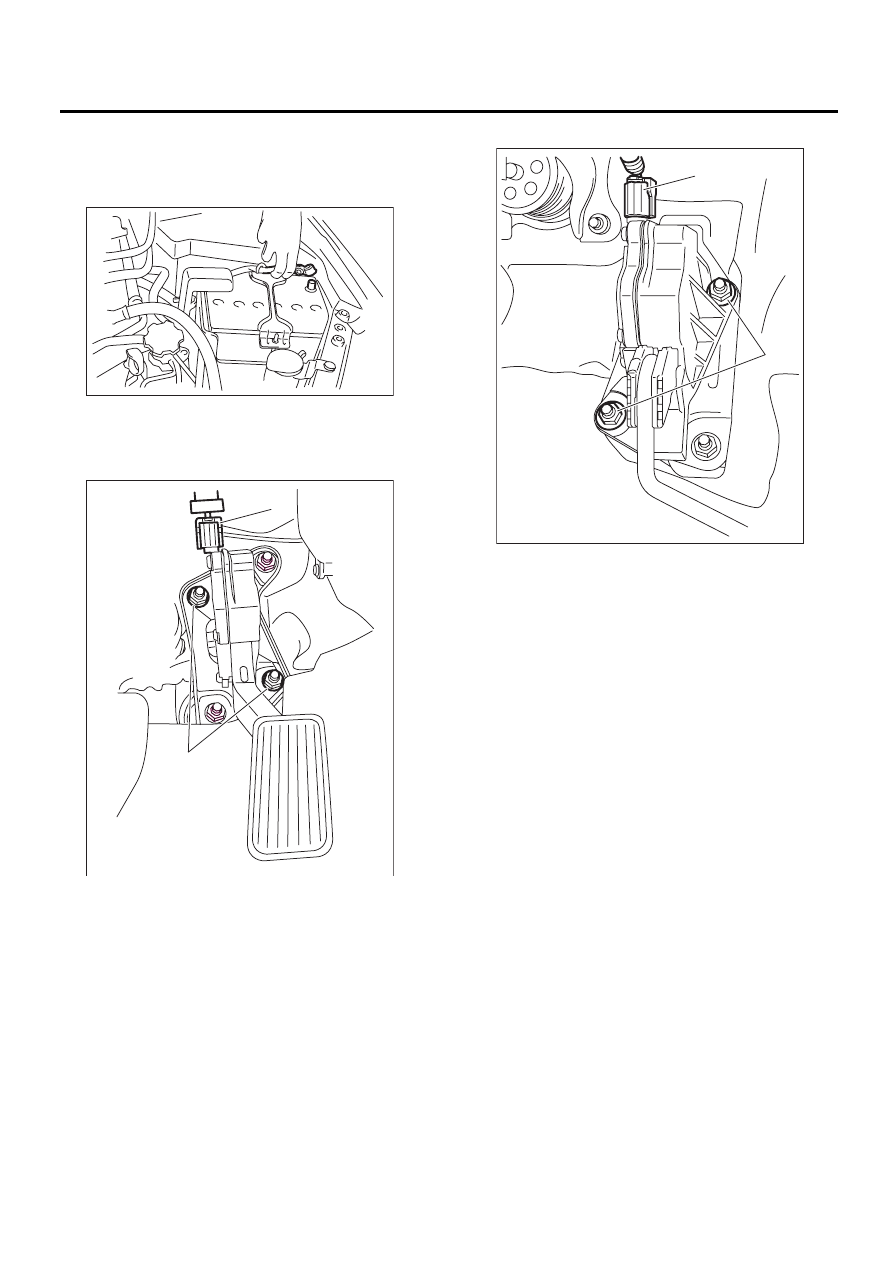

2. Педаль акселератора

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем (A).
3) Отверните гайку (В), крепящую узел педали
акселератора.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Педаль акселератора является неразборным
узлом.

IN-00203

SP-02050

(B)

(A)

SP-02048

(A)

(B)

СИСТЕМА ЗАЖИГАНИЯ

IG(H4SO)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Свечи зажигания ..................................................................................... 4

3.

Узел катушки и модуль зажигания  ....................................................... 7

4.

Провод свечи зажигания ........................................................................ 8

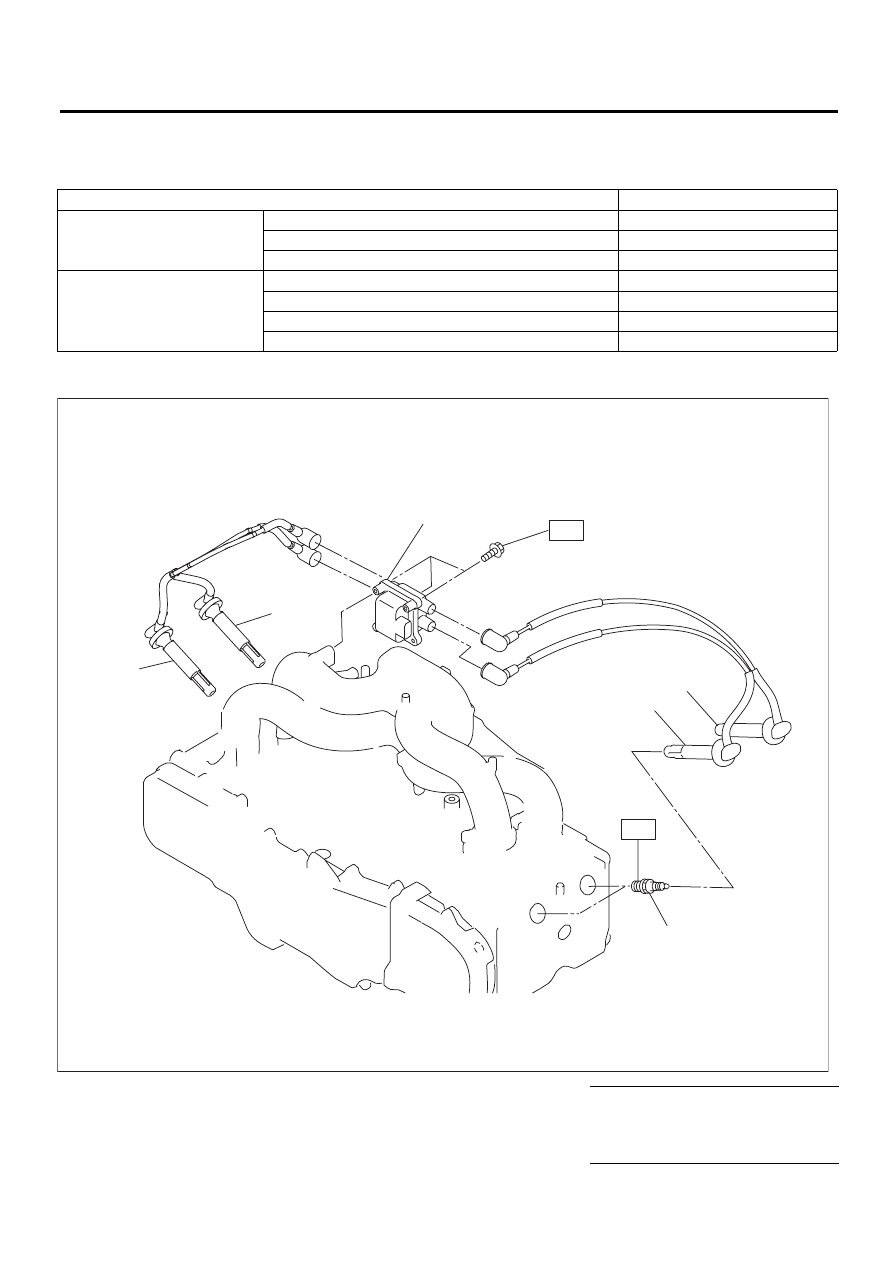

IG(H4SO)-2

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B: УЗЕЛ

Позиция

Технические характеристики

Узел катушки и модуль зажи-
гания

Тип

FH 0286/FH 0363

Производитель

Diamond Electric

Сопротивление вторичной обмотки

11,7 кОм ± 15%

Свеча зажигания

Производитель и тип

NGK: PFR5B-11

Размер резьбы (диаметр, шаг, длина)

мм

14, 1,25, 19

Зазор свечи зажигания

мм (дюймы)

1,0 — 1,1 (0,039 — 0,043)

Электрод

Платиновый

(1)

Свеча зажигания

(4)

Провод свечи зажигания (№2, №4) Момент затяжки: Нм (кгс-м, фунт-

сила-фут)

(2)

Провод свечи зажигания (№1, №3)





T1: 6,4 (0,65, 4,7)

(3)

Узел катушки и модуль зажигания





T2: 21 (2,1, 15,5)

T2

T1

(4)

(2)

(2)

(3)

(1)

(4)

IG-02080

IG(H4SO)-3

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
