SE-6

Общие сведения

СИДЕНЬЯ

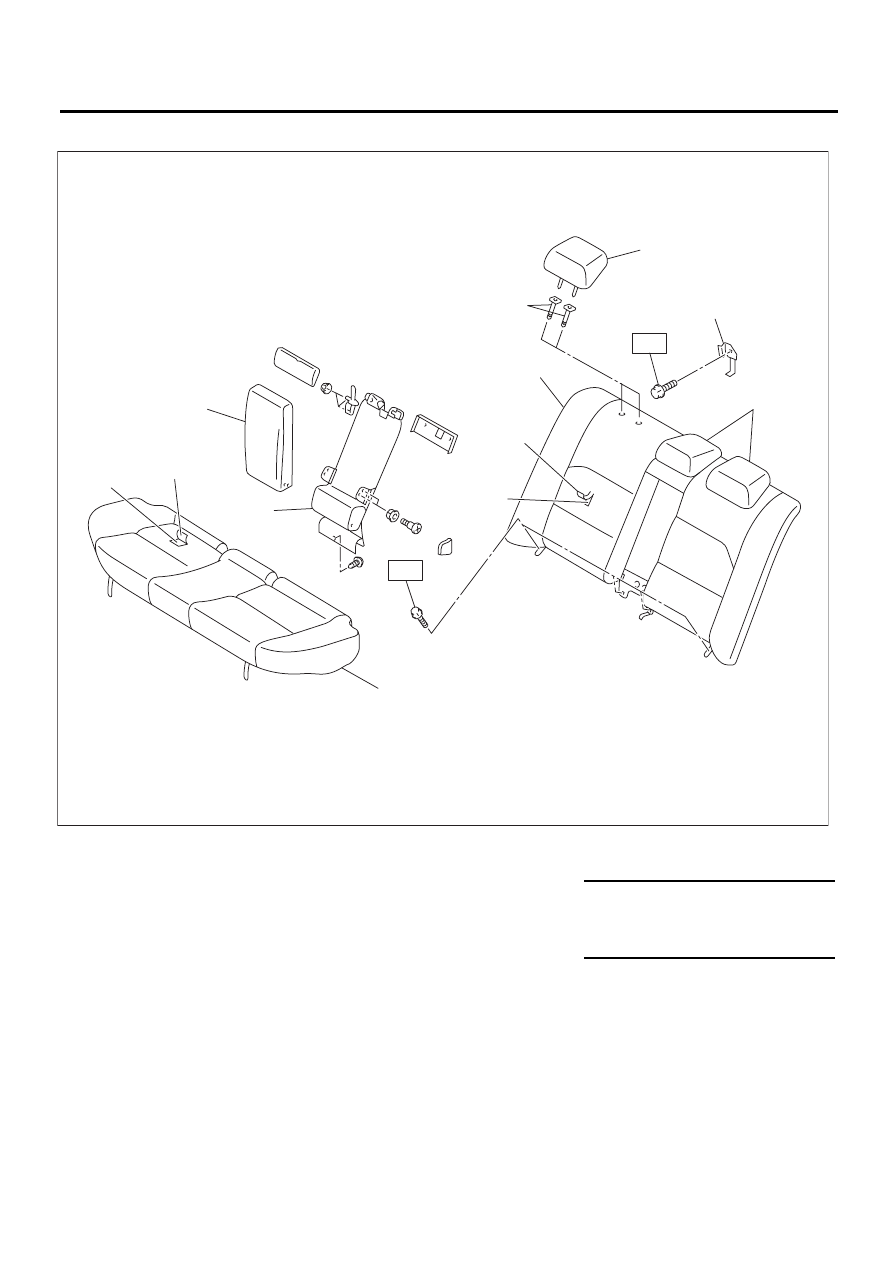

3. ЗАДНЕЕ СИДЕНЬЕ (МОДЕЛЬ С КУЗОВОМ СЕДАН)

(1) Спинка сиденья

(6) Крючок

(11) Втулка подголовника

(2) Подголовник

(7) Узел спинки сиденья





(3) Подушка

(8)
(9)

Узел чехла спинки сиденья
Узел подушки и каркаса подуш-
ки заднего сиденья

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(4) Подлокотник

T1: 10 (1,02, 7,38)

(5) Опорная рама центрального сиденья (10) Чехол подушки заднего сиденья

T2: 24,5 (2,5, 18,1)

T1

T2

(3)

(4)

(6)

(2)

(1)

(8)

(7)

(11)

(5)

(10)

(9)

(2)

SE-00703

SE-7

Общие сведения

СИДЕНЬЯ

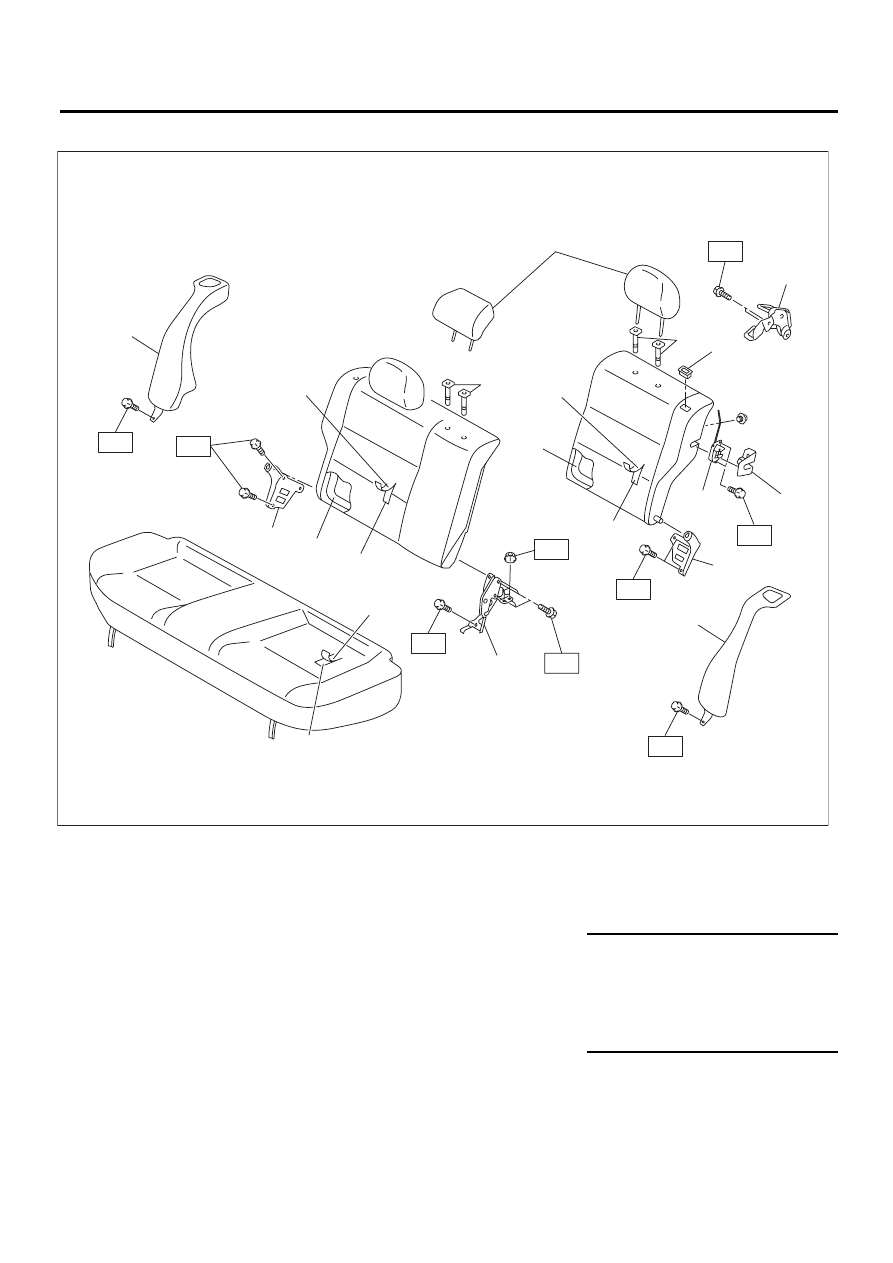

4. ЗАДНЕЕ СИДЕНЬЕ (МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

(1) Подголовник

(10) Узел левого шарнира

(18) Правая накладка спинки сиденья

(2) Втулка подголовника

(11) Подушка спинки левого заднего

сиденья

(19) Левая накладка спинки сиденья

(3) Чехол спинки правого заднего сиденья (12) Чехол спинки левого заднего си-

денья





(4) Подушка спинки правого заднего си-

денья

(13) Каркас спинки левого заднего

сиденья

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(5) Каркас спинки правого заднего сиденья (14) Защелка спинки сиденья

T1: 13,7 (1,40, 10,1)

(6) Узел правого шарнира

(15) Крышка защелки спинки сиденья

T2: 22 (2,24, 16,2)

(7) Подушка сиденья

(16) Корпус и кнопка

T3: 24,5 (2,5, 18,1)

(8) Чехол подушки сиденья

(17) Фиксатор

Т4: 33 (3,3, 24,6)

(9) Узел центрального шарнира









SE-00675

(2)

(16)

(14)

(17)

(15)

(11)

(10)

(12)

(13)

(8)

(7)

(2)

(3)

(6)

(4)

(9)

(5)

(18)

(1)

T3

T4

T4

T4

T4

T4

T2

T1

(19)

T1

SE-8

Общие сведения

СИДЕНЬЯ

B: ОСТОРОЖНО

При снятии переднего сиденья с автомобиля,
оборудованного боковой подушкой безопас-
ности, следуйте инструкциям, приведенным в
разделе подушек безопасности. <См. AB-4,
ОСТОРОЖНО, Общие сведения.>

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАЗВАНИЕ ИНС-

ТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы с
длинными концами

Используются для снятия крепеж-
ных колец.

Плоскогубцы для
крепежных колец

Используются для установки кре-
пежных колец.

Насадка TORX

®



T50

Используется для снятия и уста-
новки узла замка ремня безопас-
ности.

SE-9

Переднее сиденье

СИДЕНЬЯ

2. Переднее сиденье

A: СНЯТИЕ

ОСТОРОЖНО:
Система подушек безопасности оснащена
резервным питанием. Если после отсоеди-
нения провода массы от аккумулятора и пе-
ред началом работ по техобслуживанию
системы подушек безопасности не сделать
паузу не менее 20 с, то подушка безопаснос-
ти может сработать.

ПРИМЕЧАНИЕ:
• Если переднее сиденье является сиденьем с
электроприводом с функцией памяти, необхо-
димо провести инициализацию функции памя-
ти после установки сиденья на автомобиле.
<См. SE-40, РЕГУЛИРОВКА, Система сиденья
с электроприводом.>
• Если операция инициализации не была про-
ведена, функция памяти не будет работать
нормально.

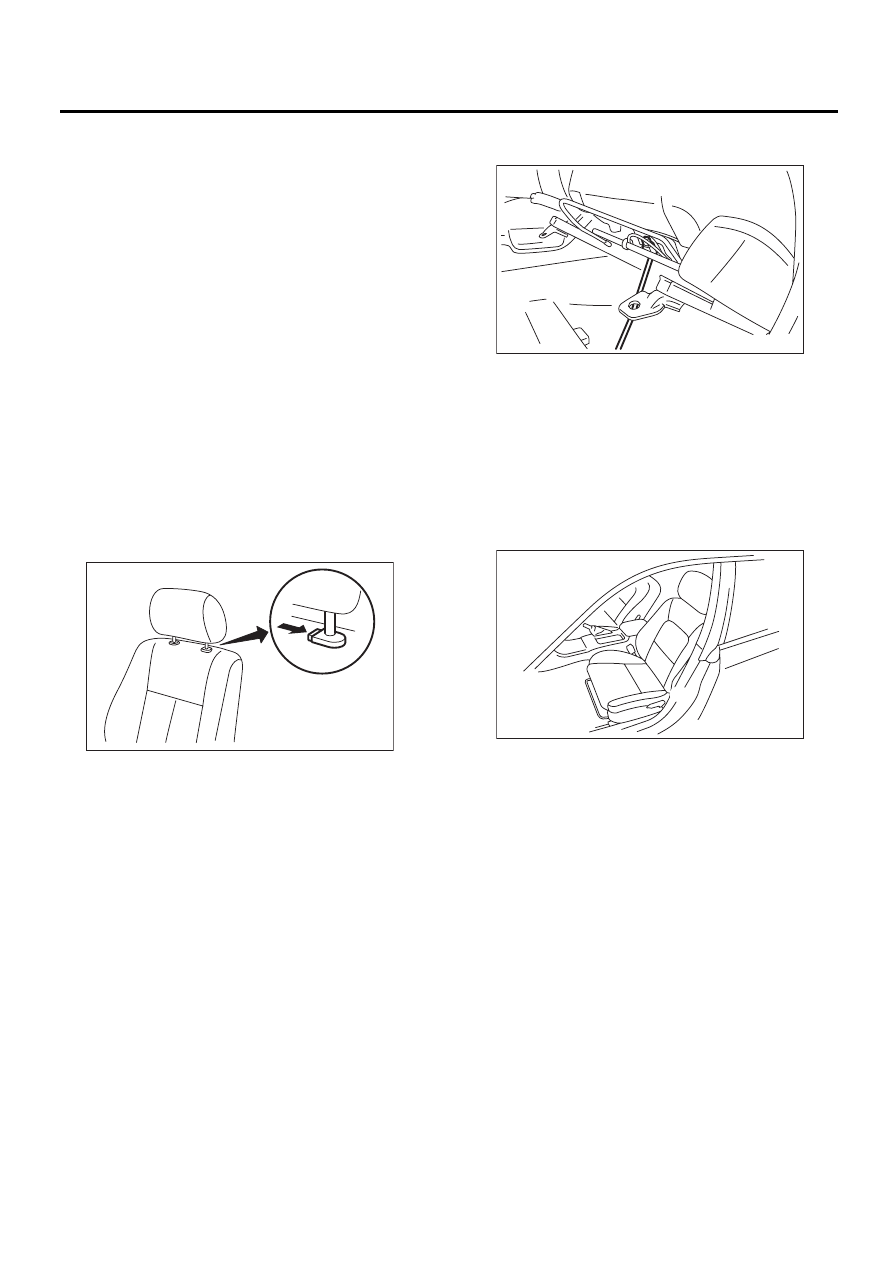

1) Удерживая кнопку фиксатора подголовника
в нажатом положении, снимите подголовник.

2) Наклоните спинку сиденья вперед и отведи-
те сиденье вперед.
3) Снимите крышку заднего болта и снимите
два болта со стороны задней части направляю-
щей сиденья.
4) Отведите сиденье назад и отверните два
болта, установленные в передней части на-
правляющей сиденья.
5) Перед началом работ отсоедините провод
массы от аккумулятора и выждите не менее 20
секунд.
6) Отсоедините разъем, расположенный под
сиденьем.
• Разъем предупреждающей лампы ремня бе-
зопасности (сиденье водителя)
• Разъем боковой подушки безопасности (мо-
дели с боковыми подушками безопасности)
• Разъем обогревателя сиденья (модели с по-
догревом сидений)

• Разъем блока электропривода сиденья (мо-
дель с сиденьями с электроприводом)

7) Снимите сиденье с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Постепенно, в несколько заходов, затяните ус-
тановочный болт направляющей сиденья до
предусмотренного момента в порядке, пока-
занном на рисунке.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE-2,
УЗЕЛ, Общие сведения.>

C: РАЗБОРКА

1. СИДЕНЬЕ С РУЧНОЙ РЕГУЛИРОВКОЙ

1) Снимите сиденье с автомобиля. <См. SE-9,
СНЯТИЕ, Переднее сиденье.>

SE-00003

SE-00474

(1)

(2)

(3)

(4)

SE-00704
