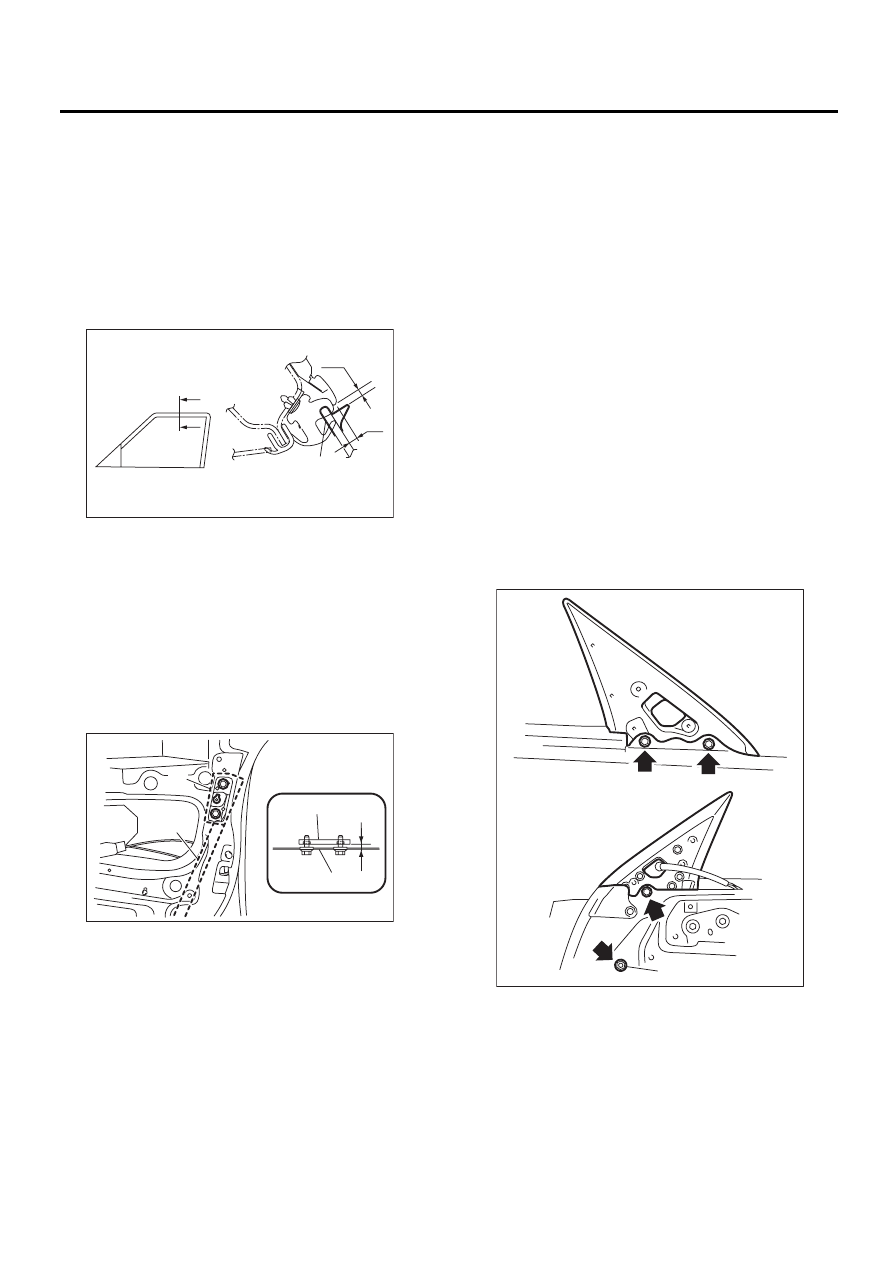

GW-14

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

ПРИМЕЧАНИЕ:
Если ослабить две гайки одновременно, рамка
стекла двери будет перемещаться вперед и на-
зад. Вследствие этого, осуществляя регули-
ровку одной гайкой, удерживайте другую.
10) Таким же образом, при помощи двух регу-
лировочных болтов, отрегулируйте положение
рамки стекла задней двери.
ST

61299AE000

ПРОСТАВКА (толщина
стекла: 5 мм  (0,197 дюйма)
для стекла передней двери)

ПРИМЕЧАНИЕ:
Во время регулировки не отклоняйте кронш-
тейн рамки стекла двери к внутренней панели.
При таком наклоне механизм стеклоподъемни-
ка не будет работать плавно.

11) Регулировка рамки стекла передней двери
осуществляется так же, как регулировка рам-
ки стекла задней двери.

ПРИМЕЧАНИЕ:
Несмотря на то, что, как правило, рамки сте-
кол передней и задней двери должны регули-
роваться одинаково, в некоторых случаях мо-
жет потребоваться иная регулировка. Тем не
менее, регулировка одной рамки стекла двери
до максимального предела при минимальной
степени регулировки другой рамки стекла две-
ри не допускается. Такая регулировка может
вызвать перегрузку механизма стеклоподъем-
ника.
12) По окончанию регулировки затяните гайки.
13) Завершив регулировку стекла, закройте
дверь. При наличии зазора между наружным
краем усилительной косынки и поверхностью
стекла, отрегулируйте этот зазор при помощи
регулировочного болта (А) и крепежных дета-
лей в нижней части усилительной косынки,
чтобы предотвратить образование шума от
ветра.
14) Во время регулировки ослабьте три других
стяжных болта.

15) По окончанию регулировки затяните болты
и гайки.

(1) 3,2 — 4,8 мм (0,126 — 0,189 дюйма)

(2) Во время повторного использования уплотнителя:

5,5 мм (0,217 дюйма)
Во время замены уплотнителя: 3 мм (0,118 дюйма)

(3) ST

(1) Кронштейн рамки стекла двери

(2) Рамка стекла задней двери

(3) Добейтесь параллельности линий при регулировке

(4) Внутренняя панель

GW-00430

A

A

A-A

(1)

(2)

(3)

GW-00544

(1)

(2)

(1)

(3)

(4)

GW-00271

(A)

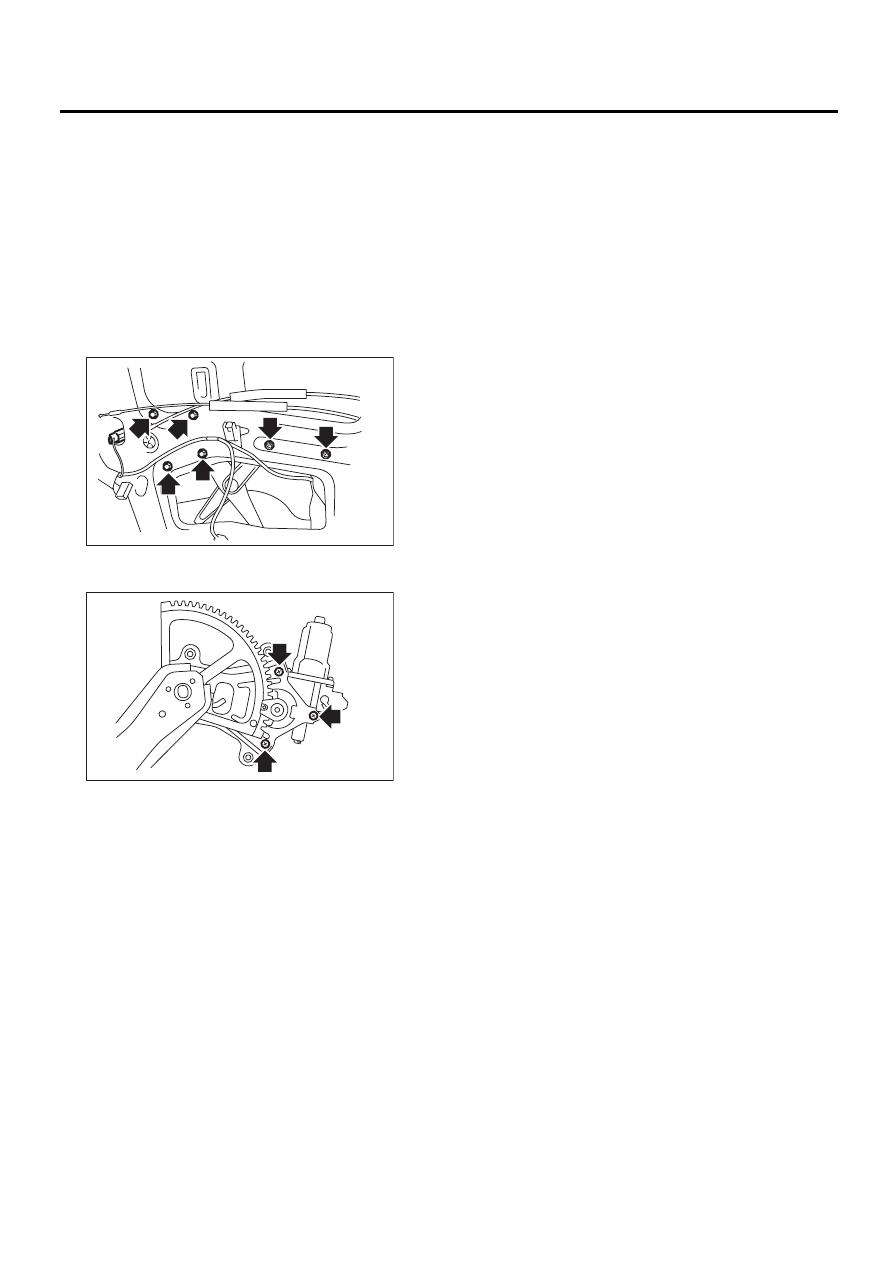

GW-15

Узел механизма стеклоподъемника и электродвигателя передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

5. Узел механизма

стеклоподъемника
и электродвигателя
передней двери

A: СНЯТИЕ

1) Снимите стекло двери. <См. GW-10, СНЯ-
ТИЕ, Стекло передней двери.>
2) Отсоедините разъем электродвигателя.
3) Отверните четыре болта и две гайки, чтобы
снять узел механизма стеклоподъемника.

4) Отверните винты, чтобы снять узел электро-
двигателя.

ПРИМЕЧАНИЕ:
При снятии узла электродвигателя надежно
закрепите рычаг. В противном случае, рычаг
механизма стеклоподъемника будет переме-
щаться за счет усилия балансирной пружины.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте стекло передней двери.
<См. GW-11, РЕГУЛИРОВКА, Стекло передней
двери.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-4, <См. GW,
СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ, УЗЕЛ,
Общие сведения.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния аккумулятора на клеммы разъема элект-
родвигателя электростеклоподъемника он ра-
ботает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00273

GW-00274

GW-16

Система дистанционного управления зеркалами

СТЕКЛА/ОКНА/ЗЕРКАЛА

6. Система дистанционного управления зеркалами

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-335, Система дистанционного управления зеркалом.>

B: ПРОВЕРКА

Признак неисправности

Порядок устранения

Не действуют все функции.

1. Предохранитель (F/B № 6)
2. Переключатель регулировки положения наружного зеркала
3. Жгут проводов

Не работает электродвигатель зеркала с одной
стороны.

1. Переключатель регулировки положения наружного зеркала
2. Электродвигатель зеркала
3. Жгут проводов

Не работает обогреватель зеркала.

1. Переключатель регулировки положения наружного зеркала
2. Обогреватель зеркала
3. Жгут проводов

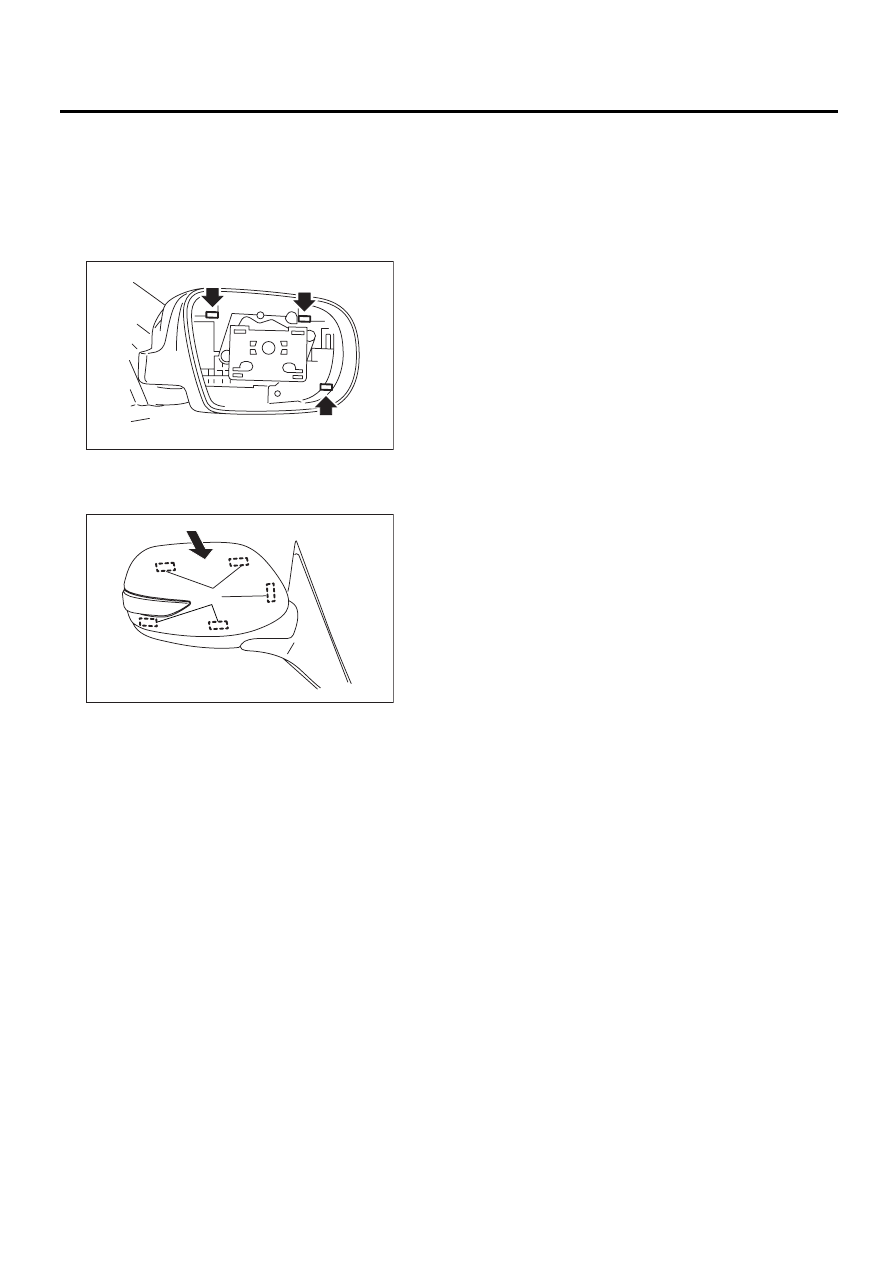

GW-17

Колпак зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

7. Колпак зеркала

A: ЗАМЕНА

1) Снимите наружное зеркало. <См. GW-19,
ЗАМЕНА, Наружное зеркало.>
2) Вдавите верхние фиксаторы (A) с внутрен-
ней стороны наружного зеркала.

3) Вытяните колпак наружного зеркала, вы-
свободите верхние фиксаторы (A), затем сни-
мите колпак наружного зеркала.

4) Закрепите колпак наружного зеркала с по-
мощью фиксаторов (A).

ОСТОРОЖНО:
Не прикладывайте чрезмерных усилий при
снятии колпака зеркала. Можно повредить
нижние крючки.

GW-00568

(A)

(A)

(A)

GW-00569

(A)
