GW-2

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

1. Общие сведения

A: УЗЕЛ

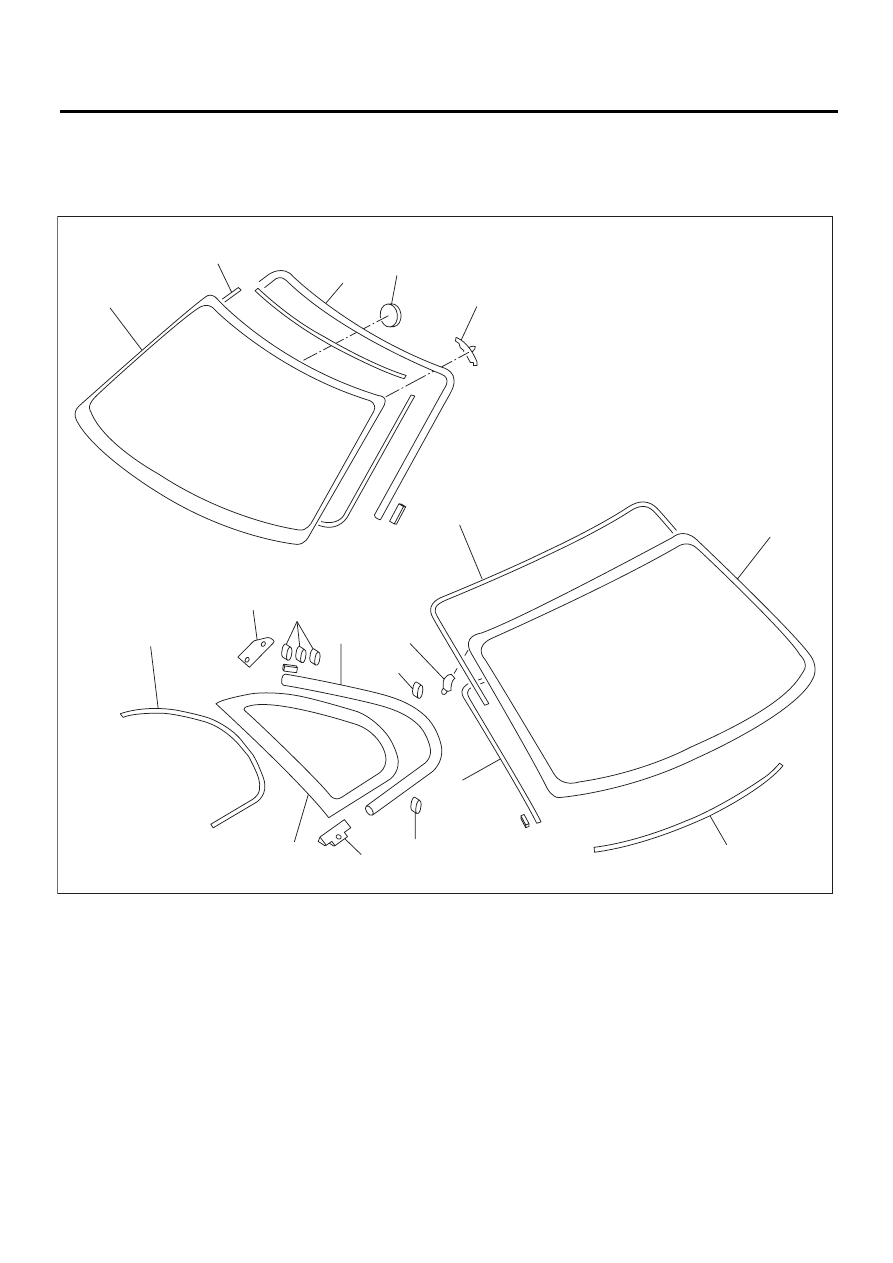

1. НЕПОДВИЖНОЕ СТЕКЛО (МОДЕЛЬ С КУЗОВОМ СЕДАН)

(1)

Ветровое стекло

(5)

Установочный штифт

(8)

Кронштейн

(2)

Резиновая прокладка

(6)

Заднее стекло

(9)

Крепежная деталь

(3)

Молдинг

(7)

Шесть светотехнических стекол

(10)

Фиксатор

(4)

Крепление зеркала заднего вида









GW-00656

(2)

(6)

(2)

(7)

(8)

(9)

(2)

(3)

(5)

(3)

(8)

(1)

(2)

(3)

(4)

(5)

(10)

(9)

GW-3

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

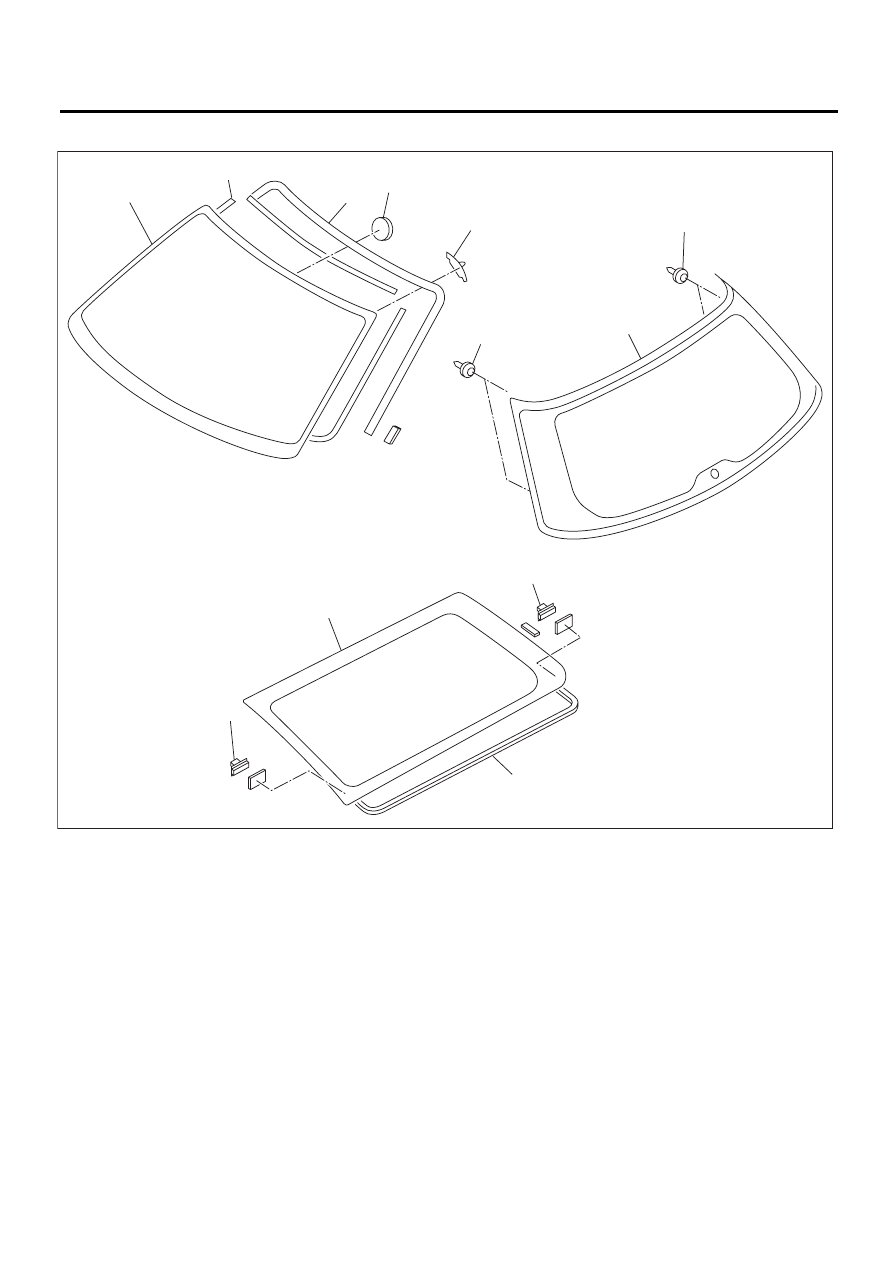

2. НЕПОДВИЖНОЕ СТЕКЛО (МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ)

(1)

Ветровое стекло

(4)

Крепление зеркала заднего вида

(7)

Стекло задней четверти

(2)

Резиновая прокладка

(5)

Установочный штифт

(8)

Установочный штифт

(3)

Молдинг

(6)

Крепежная деталь

(9)

Стекло дверцы багажного отсека

GW-00435

(1)

(2)

(2)

(3)

(4)

(5)

(6)

(6)

(7)

(8)

(8)

(9)

GW-4

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

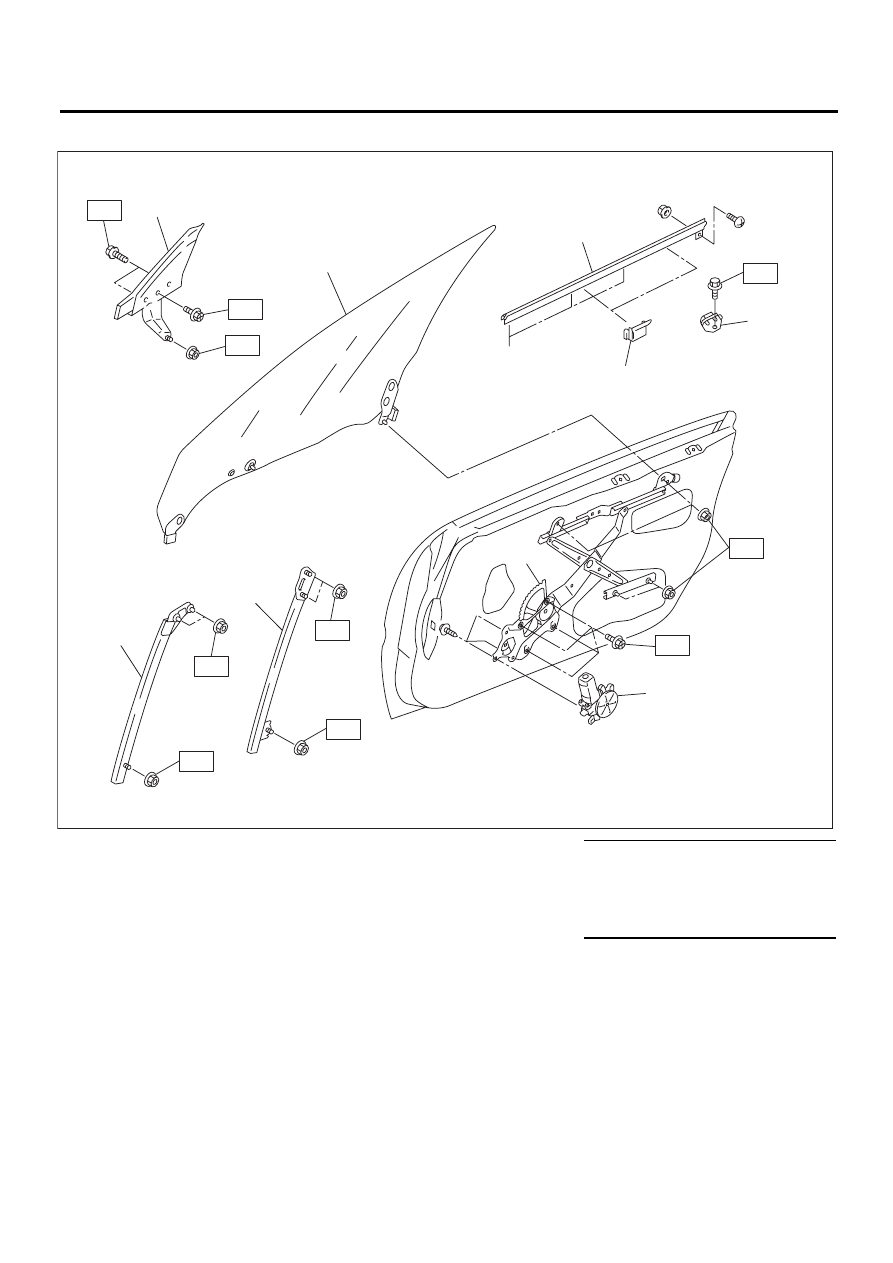

3. СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

(1)

Стекло

(6)

Стабилизатор (внутренний)

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Рамка стекла передней двери

(7)

Узел механизма стеклоподъемника

T1: 7,4 (0,75, 5,5)

(3)

Рамка стекла задней двери

(8)

Узел электродвигателя

T2: 13,7 (1,4, 10,1)

(4)

Уплотнитель

(9)

Усилительная косынка зеркала

T3: 6,0 (0,60, 4,4)

(5)

Стабилизатор (наружный)









GW-00657

T2

T1

T1

T3

T3

(8)

(7)

(3)

(2)

(1)

(9)

T2

T2

T2

T1

(6)

(5)

(4)

T3

GW-5

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

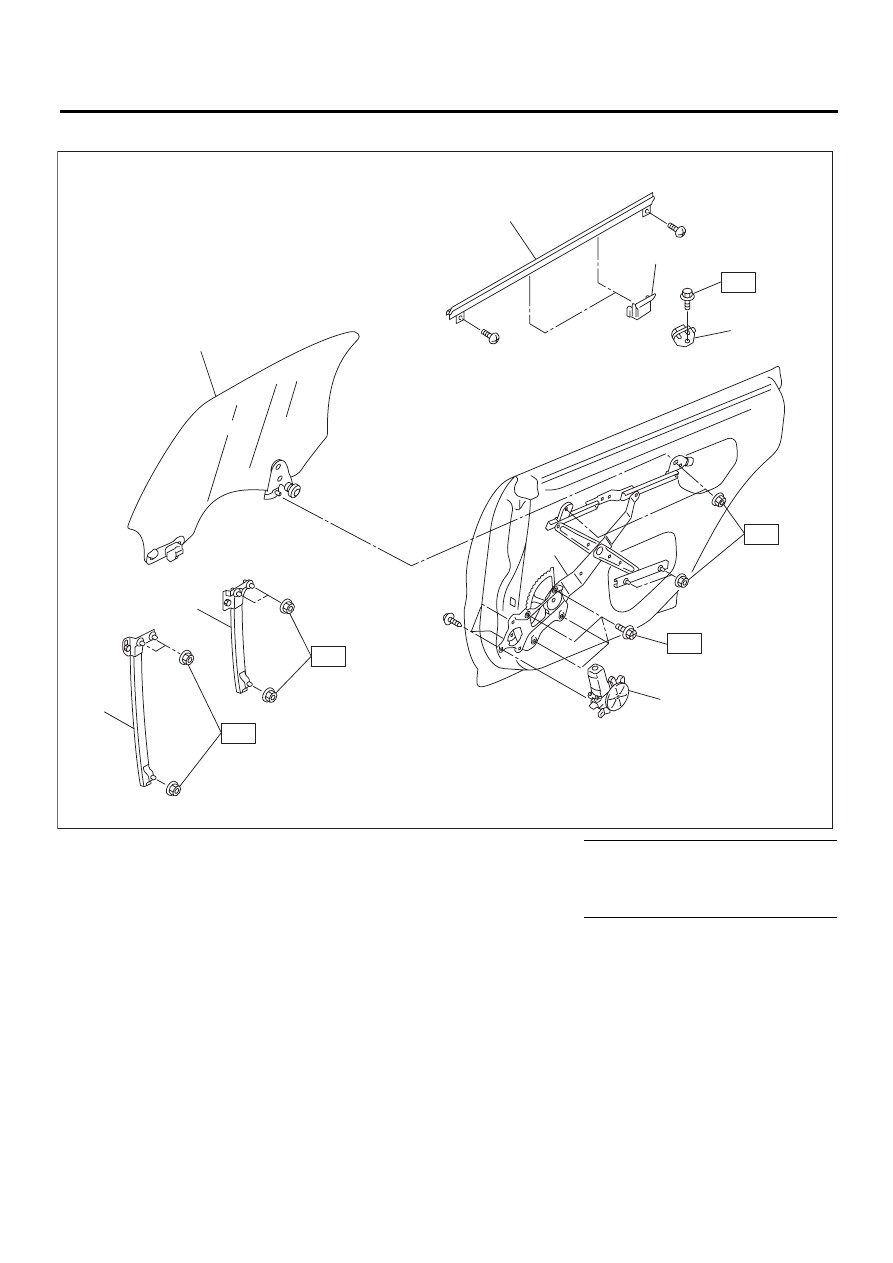

4. СТЕКЛО ЗАДНЕЙ ДВЕРИ

(1)

Стекло

(5)

Стабилизатор (наружный)

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Рамка стекла передней двери

(6)

Стабилизатор (внутренний)

T1: 7,4 (0,75, 5,5)

(3)

Рамка стекла задней двери

(7)

Узел механизма стеклоподъемника

T2: 13,7 (1,4, 10,1)

(4)

Уплотнитель

(8)

Узел электродвигателя





GW-00257

T1

T1

(8)

(7)

(1)

(2)

(3)

T2

T1

(6)

(5)

(4)

T2
