ET-12

Задний динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

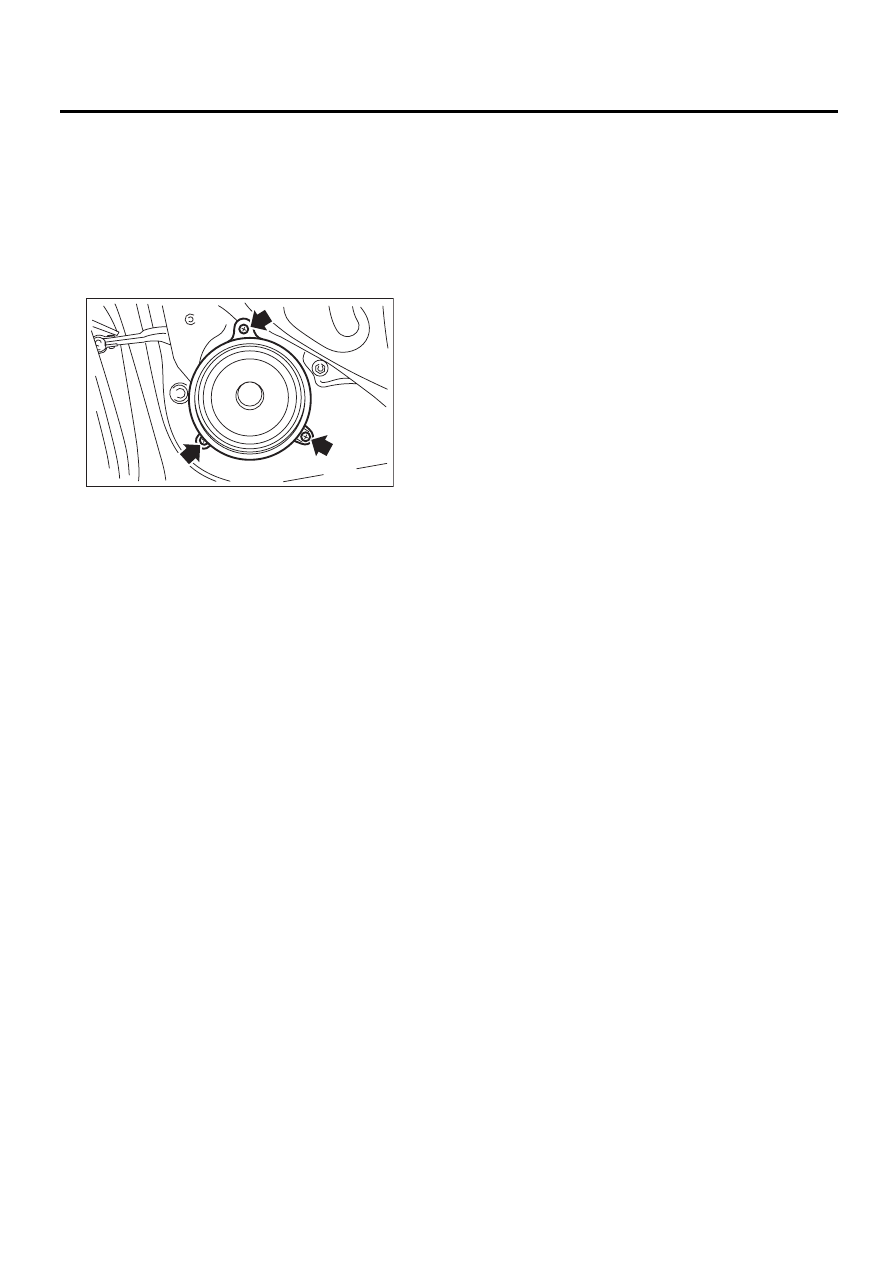

9. Задний динамик

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-51, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите крепежные винты заднего динами-
ка.

4) Отсоедините разъем жгута проводов и сни-
мите задний динамик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00084

ET-13

Низкочастотный динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

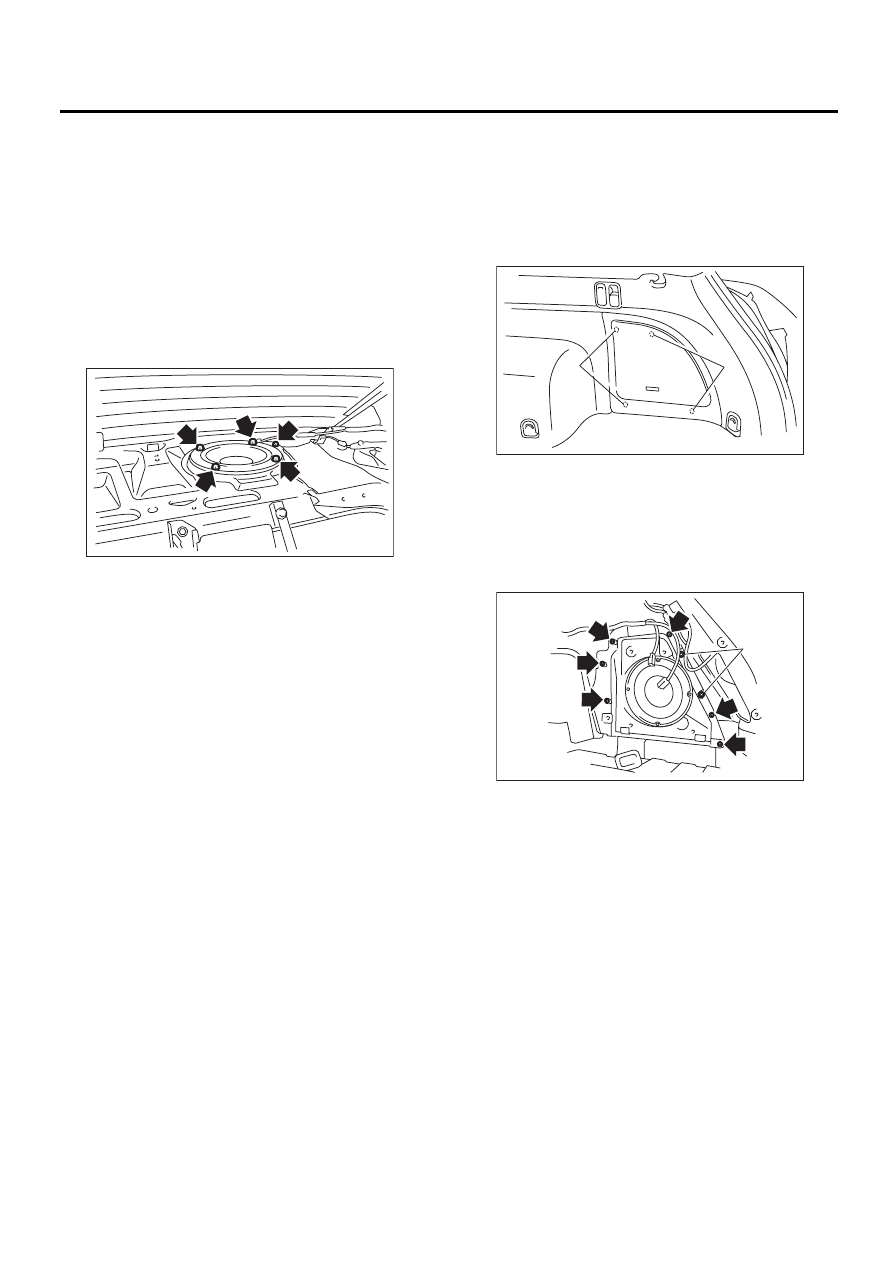

10.Низкочастотный динамик

A: СНЯТИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

ПРИМЕЧАНИЕ:
Только для моделей с аудиосистемой McIntosh
1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней полки.
<См. EI-73, СНЯТИЕ, Внутренняя отделка за-
дней полки.>
3) Снимите крепежные винты низкочастотного
динамика.

4) Отсоедините разъем жгута проводов и отсо-
едините низкочастотные динамики.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

ПРИМЕЧАНИЕ:
Только для моделей с аудиосистемой McIntosh
1) Отсоедините провод массы от аккумулятора.
2) Снимите крючки (A) и снимите крышку низко-
частотного динамика. <См. EI-66, СНЯТИЕ,
Внутренняя отделка задней четверти.>

3) Снимите нижнюю внутреннюю отделку за-
дней четверти. <См. EI-66, СНЯТИЕ, Внутрен-
няя отделка задней четверти.>
4) Снимите фиксаторы (А) и винты крепления
кронштейна низкочастотного динамика, затем
снимите кронштейн низкочастотного динами-
ка.

5) Отсоедините разъем жгута проводов и отсо-
едините низкочастотные динамики.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00085

ET-00086

(A)

(A)

ET-00106

(A)

ET-14

Центральный динамик

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

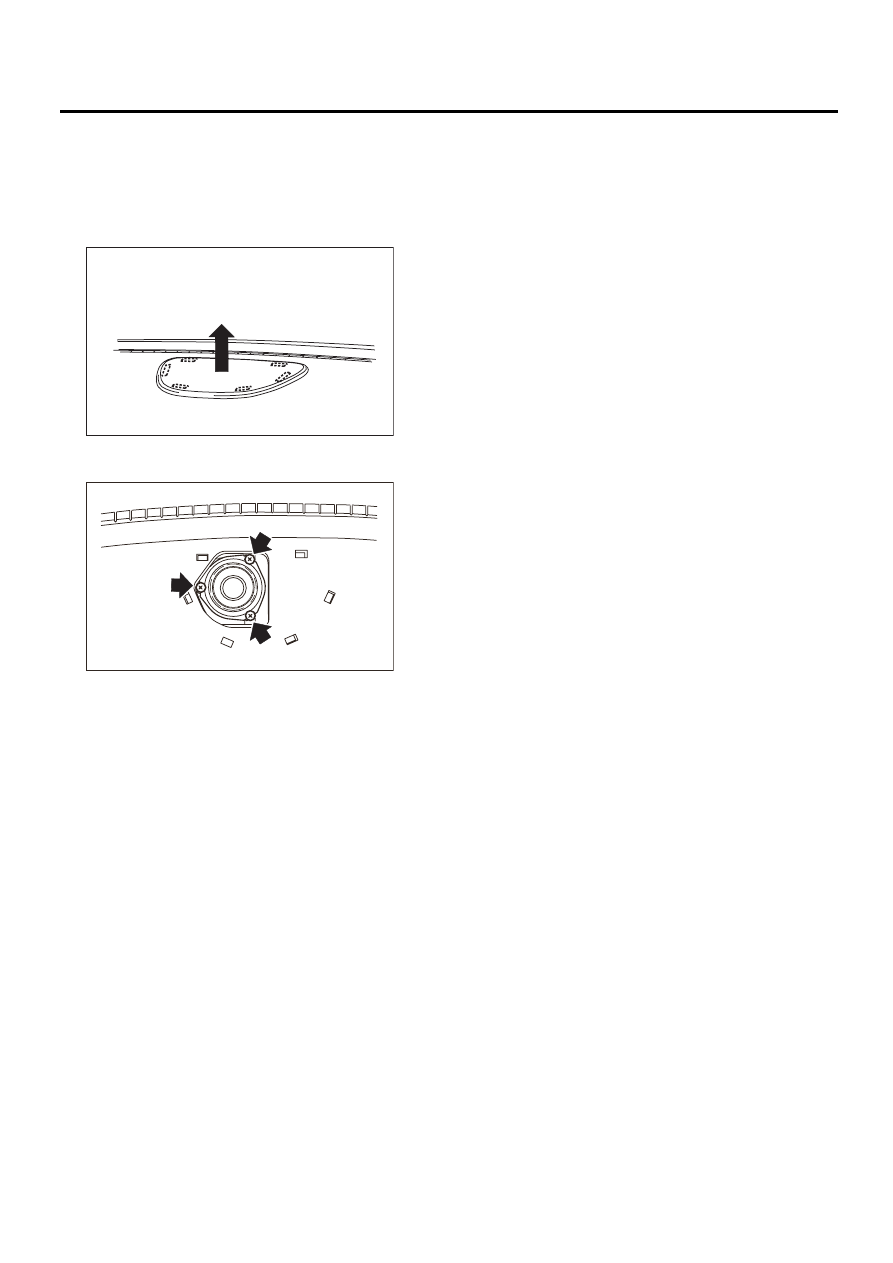

11.Центральный динамик

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Только для моделей с аудиосистемой McIntosh
1) Снимите крышку динамика.

2) Снимите крепежные винты центрального ди-
намика.

3) Отсоедините разъем жгута проводов и сни-
мите центральный динамик.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00235

ET-00236

ET-15

Усилитель мощности

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

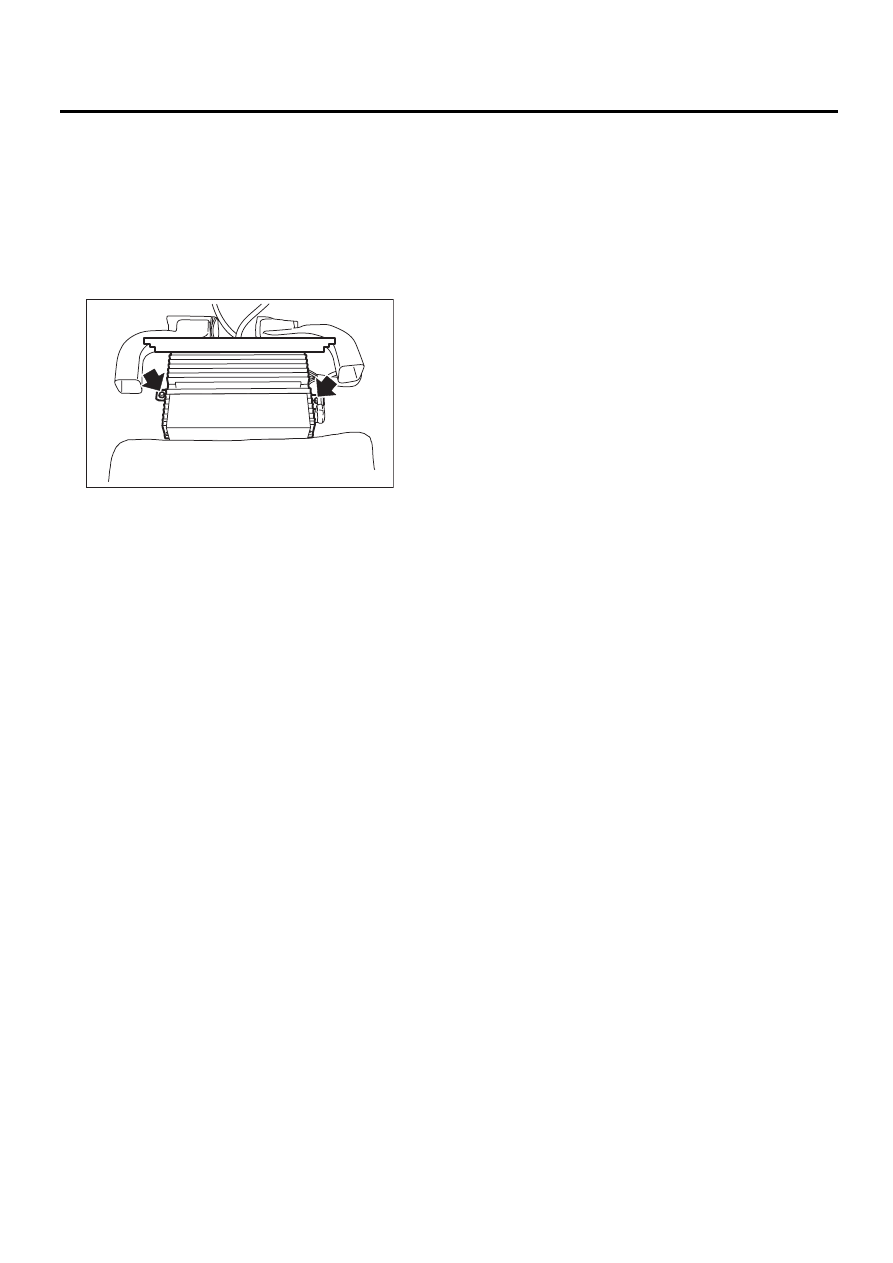

12.Усилитель мощности

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отведите сиденье переднего пассажира
вперед.
3) Отсоедините разъем жгута проводов.
4) Отверните гайку и снимите усилитель мощ-
ности.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00165
