Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 1015

WW-14

Комбинированный переключатель (стеклоочистителей)

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2) Проверьте цепь электродвигателя стеклоочистителя заднего стекла.

ПРИМЕЧАНИЕ:
Временные характеристики работы в преры-
вистом режиме стеклоочистителя заднего стек-
ла (модель AT)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ЦЕПИ ПИТАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА.
1) Отсоедините разъем жгута проводов электродви-
гателя стеклоочистителя заднего стекла.
2) Переведите выключатель зажигания в положение
ACC.
3) Измерьте напряжение между клеммами разъема
жгута проводов электродвигателя стеклоочистителя
заднего стекла и массой кузова.

Разъемы и клеммы

(D43) № 1 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 2.

• Проверьте
предохранитель
(№ 23 в блоке
реле и предох-
ранителей).
• Проверьте
плавкую встав-
ку (№ 7 в блоке
главных предох-
ранителей).

ПРОВЕРКА ЦЕПИ МАССЫ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА.
1) Переведите выключатель зажигания в положение
OFF.
2) Измерьте сопротивление между клеммой разъема
жгута проводов электродвигателя стеклоочистителя
заднего стекла и массой кузова.

Разъемы и клеммы

(D43) № 3 — Масса кузова:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к ша-
гу 3.

Устраните раз-
рыв цепи массы
электродвигате-
ля стеклоочис-
тителя заднего
стекла.

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЦЕНТ-
РАЛЬНЫМ
БЛОКОМ УПРАВЛЕНИЯ И ЭЛЕКТРОДВИГАТЕЛЕМ
СТЕКЛООЧИСТИТЕЛЯ
ЗАДНЕГО СТЕКЛА.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем жгута проводов центрально-
го блока управления.
3) Отсоедините разъем жгута проводов электродви-
гателя стеклоочистителя заднего стекла.
4) Измерьте сопротивление между клеммами разъ-
ема жгута проводов центрального блока управления и
электродвигателя стеклоочистителя заднего стекла.

Разъемы и клеммы

(B280) № 1 — (D43) № 2:
(B280) № 8 — (D43) № 4:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к ша-
гу 4.

Устраните раз-
рыв цепи в жгуте
проводов меж-
ду центральным
блоком управле-
ния и электро-
двигателем
стеклоочистите-
ля заднего стек-
ла.

ПРОВЕРКА ФУНКЦИОНАЛЬНОСТИ ЭЛЕКТРОДВИ-
ГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ
ЗАДНЕГО СТЕКЛА.
1) Снимите электродвигатель стеклоочистителя
заднего стекла.
2) Проверьте электродвигатель стеклоочистителя
заднего стекла. <См. WW-23, ПРОВЕРКА, Электро-
двигатель стеклоочистителя заднего стекла.>

Электродвигатель стек-
лоочистителя заднего
стекла вращается нор-
мально?

Проверка завер-
шена.

Замените элект-
родвигатель
стеклоочистите-
ля заднего стек-
ла.

Положение ры-

чага селектора

(модель AT)

Скорость автомо-

биля

(км/ч (миль/ч))

Время выключения

при работе в преры-

вистом режиме (с)

Режим заднего

хода

—

Непрерывная

работа

Кроме режима

заднего хода

80 — (50 — )

50 — 80 (31 — 50)

20 — 50 (12 — 31)

0 — 20 (0 — 12)

WW-15

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

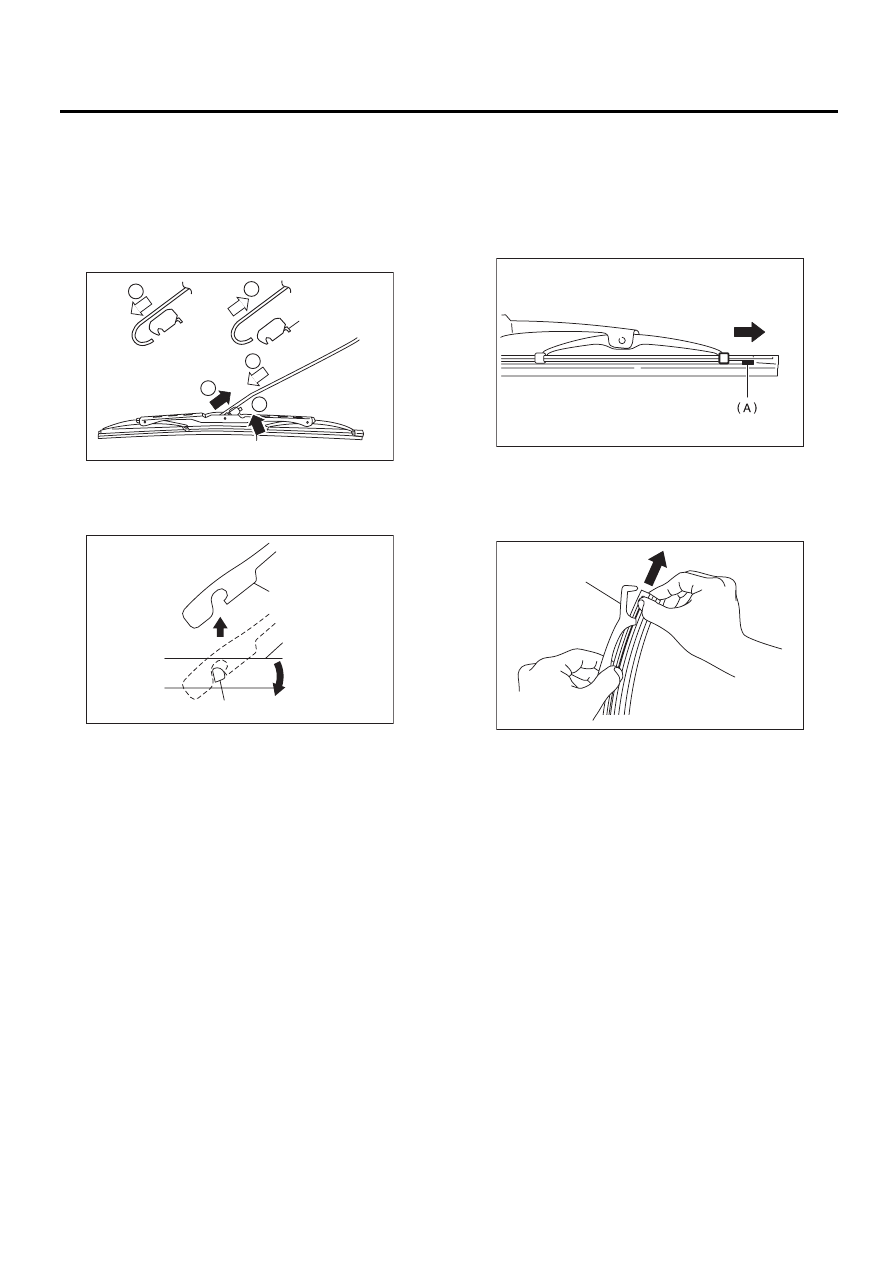

4. Щетка стеклоочистителя

A: СНЯТИЕ

1. ВЕТРОВОГО СТЕКЛА

Отжав фиксатор (А) вверх, вытяните щетку в
направлении стрелки и снимите ее с рычага
стеклоочистителя.

2. ЗАДНЕГО СТЕКЛА

Поверните щетку в направлении, указанном
стрелкой (A) и снимите ее с рычага.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Убедитесь, что фиксатор надежно закреп-
лен.

C: РАЗБОРКА

1. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО
СТЕКЛА

Потяните за боковую часть (A) резинового сто-
пора стеклоочистителя и снимите резиновую
ленту с узла щетки.

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО
СТЕКЛА

Слегка сдвиньте резиновую ленту стеклоочис-
тителя со стопора(A) и снимите ее полностью.

(A) Поверните щетку стеклоочистителя.

(1) Рычаг стеклоочистителя

(2) Щетка стеклоочистителя

(3) Место крепления щетки стеклоочистителя

WW-00064

(A)

(1)

(2)

(3)

(A)

WW-00207

WW-00009

(A)

WW-00143

WW-16

Щетка стеклоочистителя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

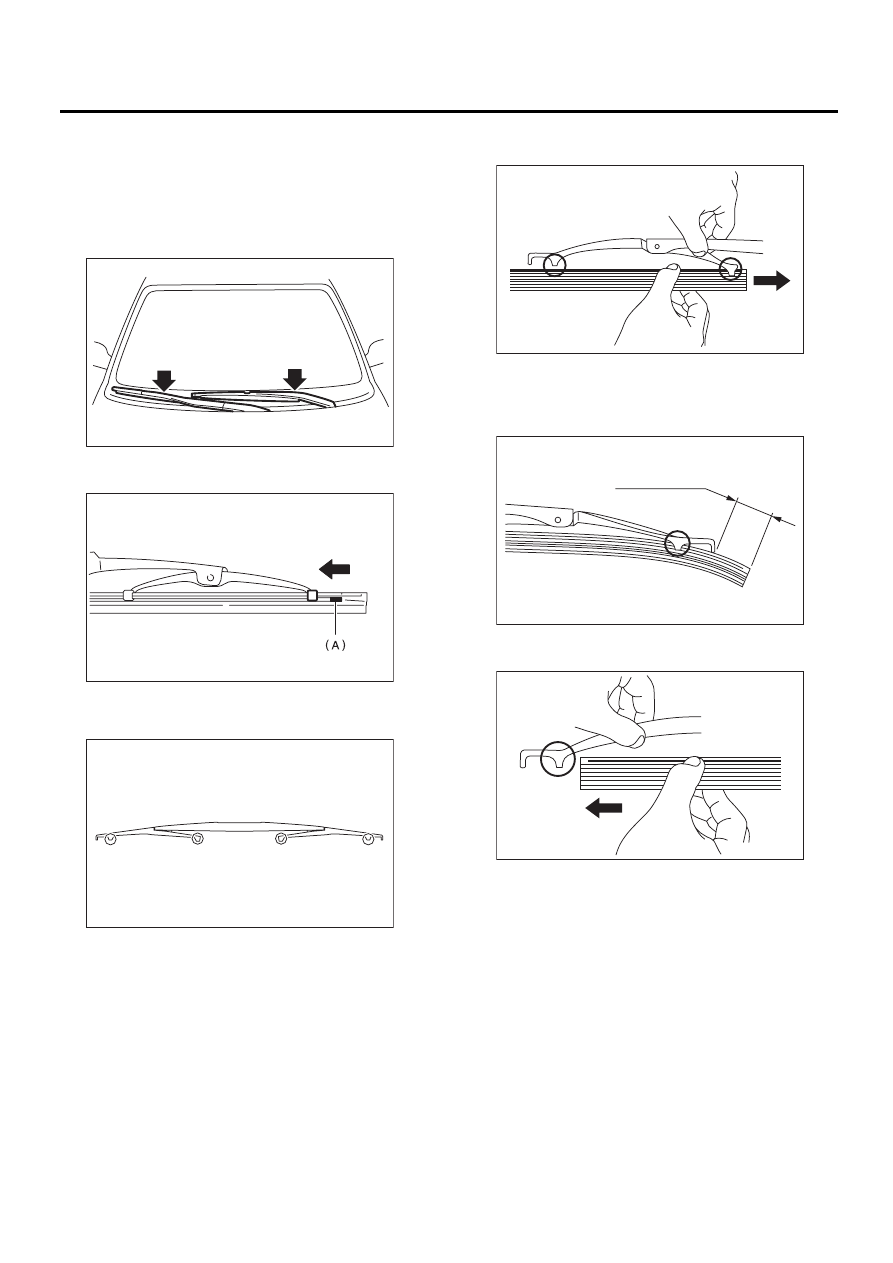

D: СБОРКА

1. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО
СТЕКЛА

1) Вставьте резиновую ленту стеклоочистите-
ля в щетку так, чтобы стопор встал в положе-
ние, указанное на рисунке.

2) Убедитесь, что резиновая лента стеклоочис-
тителя надежно закреплена на стопоре (A).

2. СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО
СТЕКЛА

1) Вставьте резиновую ленту стеклоочистите-
ля в зажим (B).

2) Вставляйте резиновую ленту стеклоочисти-
теля до тех пор, пока верхний кончик не будет
выступать примерно на 20 мм (0,79 дюйма) из
стопора (D).

3) Вставьте резиновую ленту стеклоочистите-
ля в зажим (А).

E: ПРОВЕРКА

1) Если стеклоочиститель работает плохо, про-
верьте следующее:
• Убедитесь в том, что подвижная часть узла
щетки стеклоочистителя двигается плавно.
• Убедитесь в том, что у резиновой ленты
стеклоочистителя нет деформаций и повреж-
дений.
2) При выявлении повреждений, замените де-
тали новыми.

WW-00230

WW-00037

WW-00421

WW-00145

20 мм (0.79 дюймов)

WW-00146

WW-00147

WW-17

Бачок и электродвигатель стеклоомывателя

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

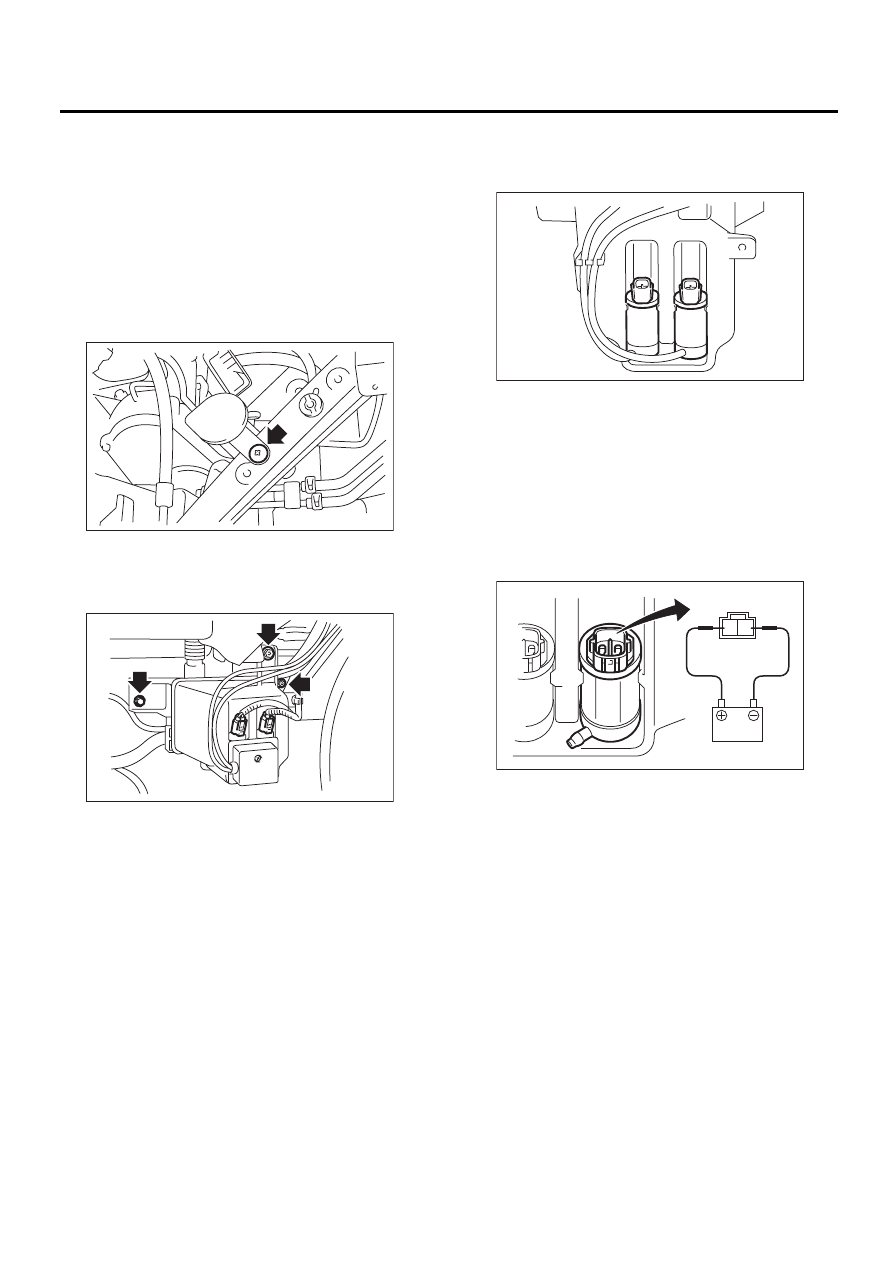

5. Бачок и электродвигатель

стеклоомывателя

A: СНЯТИЕ

1) Откройте капот.
2) Отсоедините провод массы от аккумулято-
ра.
3) Снимите передний бампер. <См. EI-31, СНЯ-
ТИЕ, Передний бампер.>
4) Снимите хомут, удерживающий крышку бач-
ка стеклоомывателя.

5) Отверните два болта и одну гайку, снимите
шланг, соединитель и крышку электродвигате-
ля омывателя, а затем снимите бачок омыва-
теля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,0 Нм (0,61 кгс-м, 4,3 фунт-сила-фут)

C: РАЗБОРКА

Извлеките электродвигатель стеклоомывате-
ля из бачка.

D: СБОРКА

1) Производите сборку в порядке, обратном
порядку разборки.
2) Убедитесь в отсутствии утечек воды по мес-
ту установки электродвигателя.

E: ПРОВЕРКА

Подайте на клемму разъема электродвигателя
омывателя напряжение аккумулятора и про-
верьте работу электродвигателя.

WW-00170

WW-00171

WW-00172

WW-00173
