Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 95

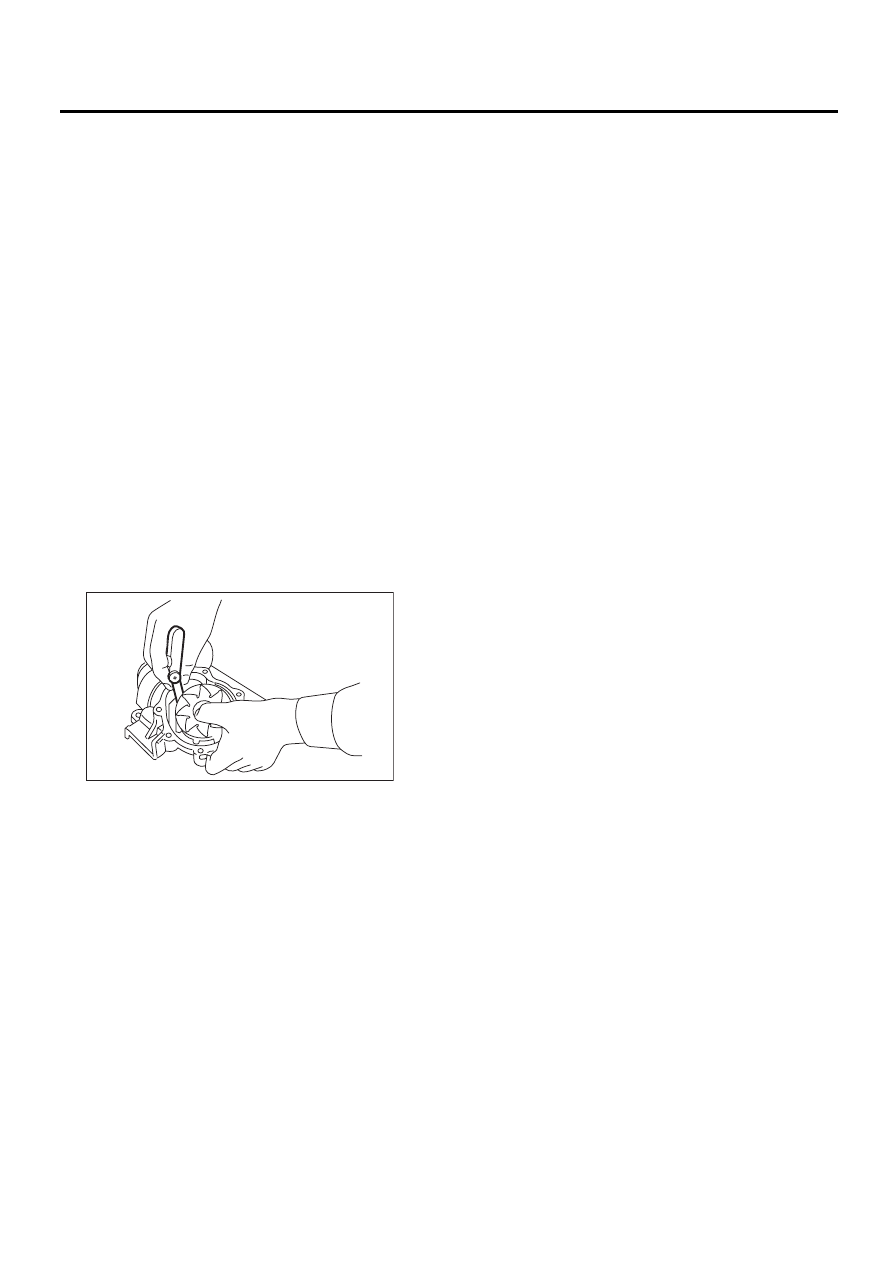

CO(H4SO)-20

Водяной насос

СИСТЕМА ОХЛАЖДЕНИЯ

10) Установите крышку ремня ГРМ. <См.
ME(H4DO)-43, УСТАНОВКА, Крышка ремня
ГРМ.>
11) Установите шкив коленчатого вала. <См.
ME(H4DO)-42, УСТАНОВКА, Шкив коленчатого
вала.>
12) Установите клиновидные ремни. <См.
ME(H4DO)-40, УСТАНОВКА, Клиновидный ре-
мень.>
13) Установите радиатор. <См. CO(H4SO)-25,
УСТАНОВКА, Радиатор.>

C: ПРОВЕРКА

1) Проверьте плавность вращения подшипника
водяного насоса.
2) Проверьте шкив водяного насоса на пред-
мет неисправностей.
3) Убедитесь, что крыльчатка не деформиро-
вана и не повреждена.
4) Проверьте зазор между крыльчаткой и кор-
пусом насоса.

Зазор между крыльчаткой и корпусом насо-
са:

Номинальное значение

0,5 — 1,5 мм (0,020 — 0,059 дюймов)

5) После установки водяного насоса, проверь-
те вал шкива на предмет утечек охлаждающей
жидкости и шумов. При наличии утечек или шу-
ма, замените узел водяного насоса.

CO-00293

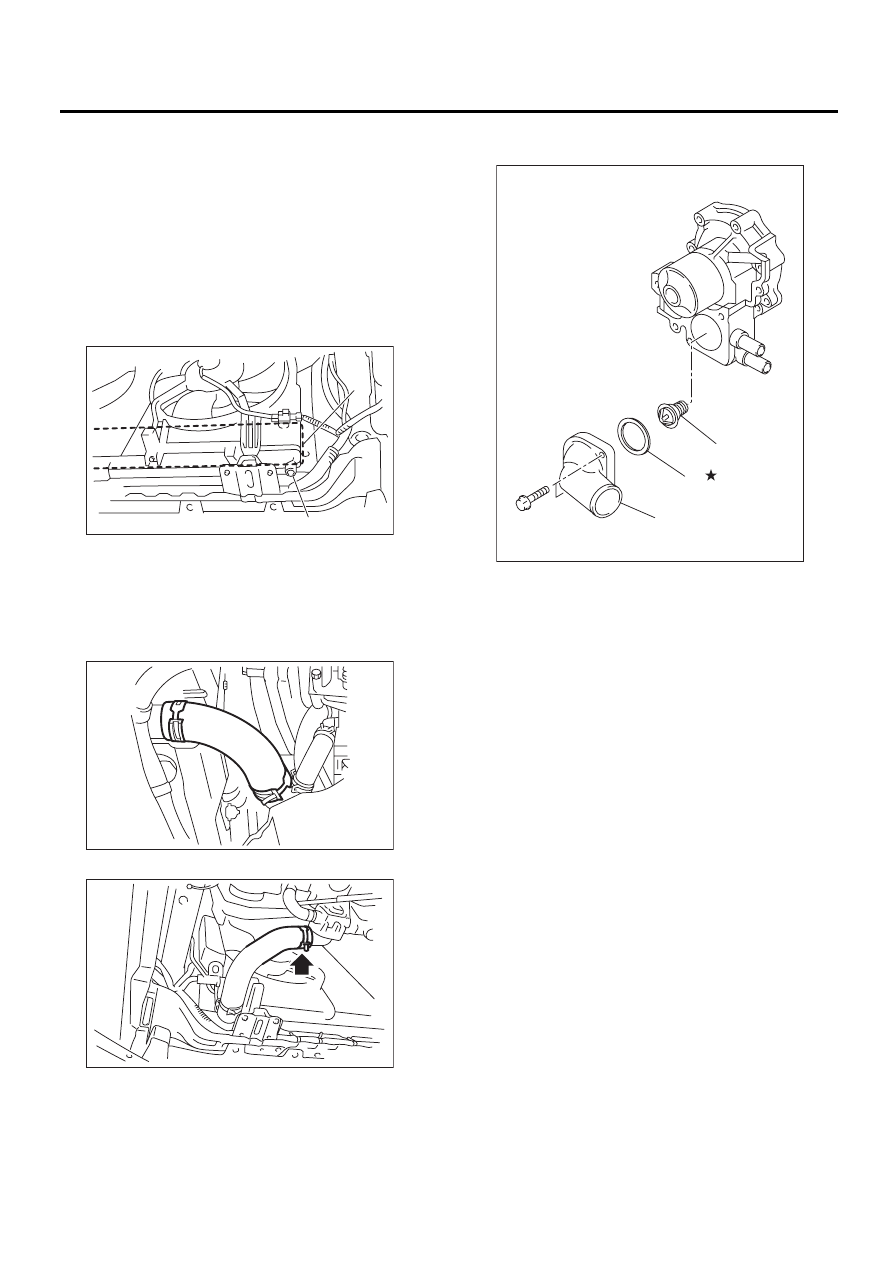

CO(H4SO)-21

Термостат

СИСТЕМА ОХЛАЖДЕНИЯ

5. Термостат

A: СНЯТИЕ

1. СТОРОНА ДВИГАТЕЛЯ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите нижний кожух.
4) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H4SO)-15, СЛИВ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>

5) Отсоедините выпускной шланг радиатора от
крышки термостата.
• Модель 2.0 L DOHC

• Модель 2.5 L SOHC

6) Снимите крышку термостата, затем снимите
прокладку и термостат.

(A) Сливная пробка

(B) Теплозащитный экран

CO-00268

(A)

(B)

CO-02124

CO-00270

(A) Крышка термостата

(B) Прокладка

(C) Термостат

CO-02336

(A)

(C)

(B)

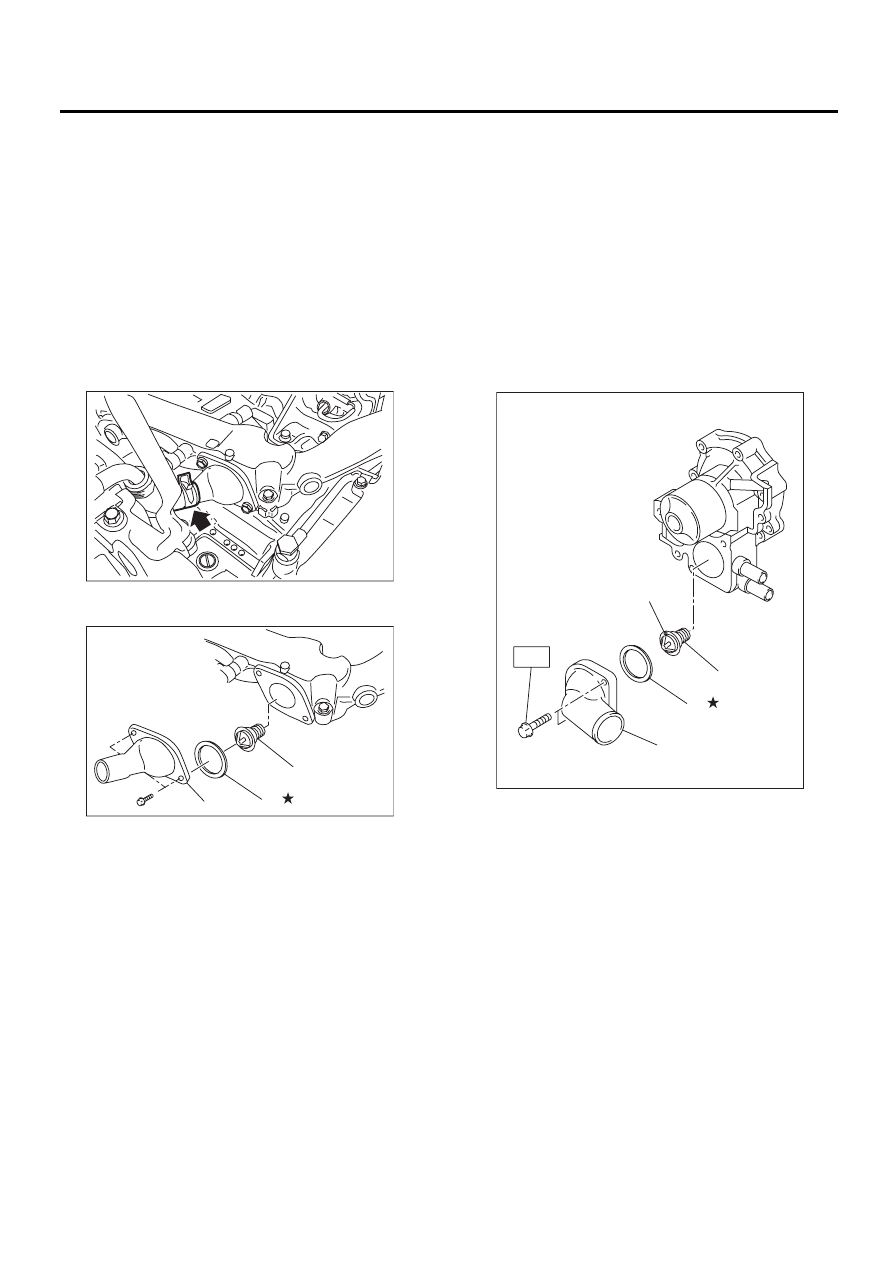

CO(H4SO)-22

Термостат

СИСТЕМА ОХЛАЖДЕНИЯ

2. СТОРОНА ПОДОГРЕВАТЕЛЯ ATF

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите нижний кожух.
4) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H4SO)-15, СЛИВ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>
5) Опустите автомобиль.
6) Снимите впускной коллектор. <См.
FU(H4SO)-11, СНЯТИЕ, Впускной коллектор.>
<См. FU(H4DO)-11, СНЯТИЕ, Впускной коллек-
тор.>
7) Отсоедините шланг от крышки термостата.

8) Снимите крышку термостата, затем снимите
прокладку и термостат.

B: УСТАНОВКА

1. СТОРОНА ДВИГАТЕЛЯ

1) Установите прокладку на термостат.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.
2) Установите термостат и крышку термоста-
та.

ПРИМЕЧАНИЕ:
Детали устанавливаются направляющим
штырьком вверх.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

3) Присоедините выпускной шланг радиатора к
крышке термостата.
4) Установите нижний кожух.
5) Опустите автомобиль.
6) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4SO)-15, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>

(A) Крышка термостата

(B) Прокладка

(C) Термостат

CO-02217

CO-02218

(C)

(B)

(A)

(A) Крышка термостата

(B) Прокладка

(C) Термостат

(D) Направляющий штырек

CO-02337

(A)

T

(B)

(C)

(D)

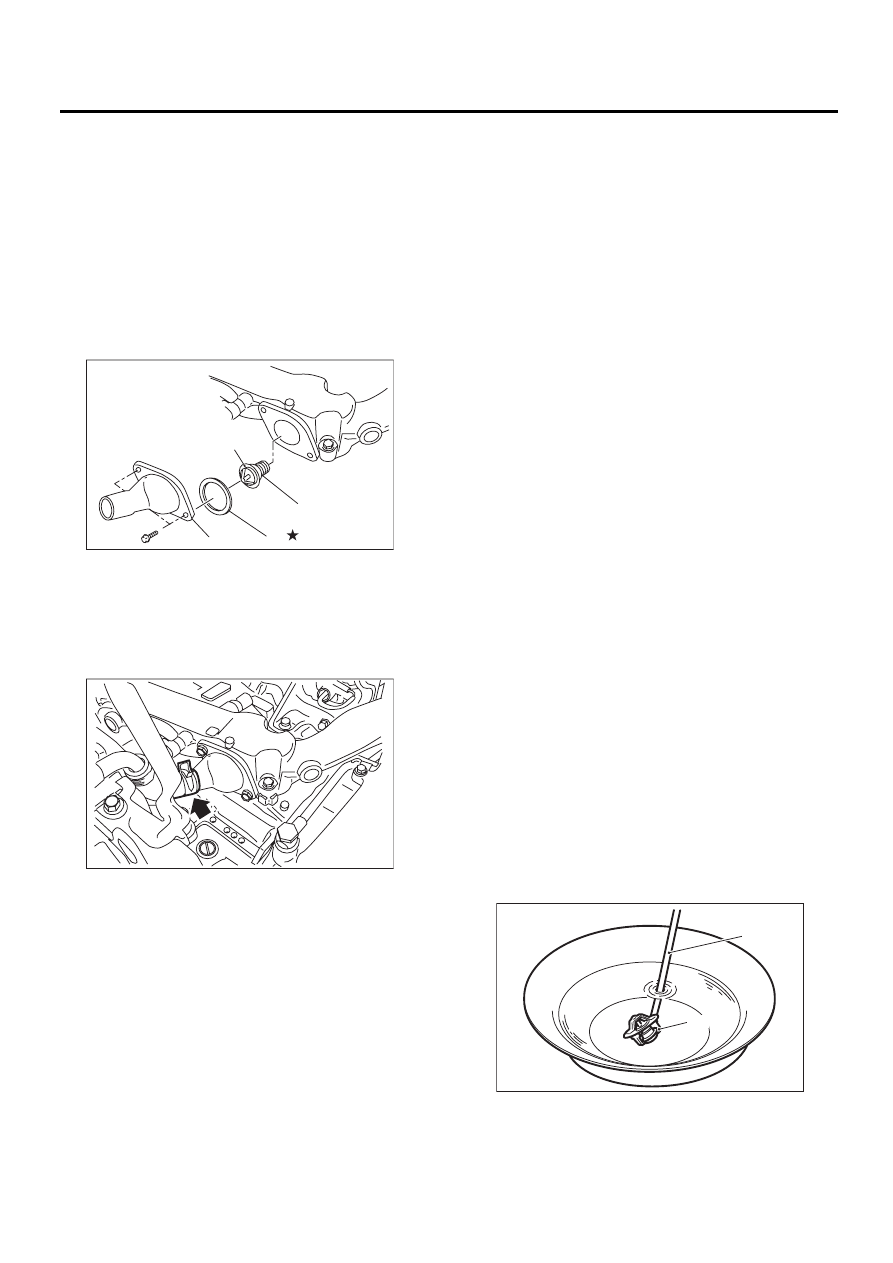

CO(H4SO)-23

Термостат

СИСТЕМА ОХЛАЖДЕНИЯ

2. СТОРОНА ПОДОГРЕВАТЕЛЯ ATF

1) Установите прокладку на термостат.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.
2) Установите термостат и крышку термоста-
та.

ПРИМЕЧАНИЕ:
Детали устанавливаются направляющим
штырьком вверх.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

3) Присоедините шланг к крышке термостата.

4) Установите впускной коллектор. <См.
FU(H4SO)-13, УСТАНОВКА, Впускной коллек-
тор.> <См. FU(H4DO)-13, УСТАНОВКА, Впуск-
ной коллектор.>
5) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4SO)-15, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>

C: ПРОВЕРКА

Замените термостат, если клапан не закрыва-
ется полностью при температуре окружающей
среды или если следующие проверки дадут не-
удовлетворительные результаты.
• Метод проверки
Погрузите термостат и термометр в воду. Пос-
тепенно поднимайте температуру воды, и из-
меряйте температуру и подъем клапана в мо-
мент, когда клапан начинает открываться и
когда он откроется полностью. При проведе-
нии проверки, перемешивайте воду для равно-
мерного распределения температуры. Изме-
ренные значения должны отвечать следующим
требованиям.

ПРИМЕЧАНИЕ:

• Перед тем, как измерять подъем клапана,
оставьте термостат в кипящей воде на пять
минут или более.
• Удерживайте термостат при помощи про-
волоки или подобным образом, чтобы избе-
жать контакта с дном емкости.

Начало открытия:
Сторона двигателя

Модель SOHC:

80 — 84°C (176 — 183°F)

Модель DOHC:

86 — 90°C (187 — 194°F)

Сторона подогревателя ATF

69 — 73°C (156 — 163°F)

Полное открытие:
Сторона двигателя

95°C (203°F)

Сторона подогревателя ATF

84°C (183°F)

Подъем клапана:

Сторона двигателя

9,0 мм (0,354 дюйма) или более

Сторона подогревателя ATF

8,0 мм (0,31 дюйма) или более

(A) Крышка термостата

(B) Прокладка

(C) Термостат

(D) Направляющий штырек

CO-02219

(C)

(D)

(B)

(A)

CO-02217

(A) Термометр

(B) Термостат

( A )

( B )

CO-00033
