Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 52

FU(H4SO)-48

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23.Заправочная труба

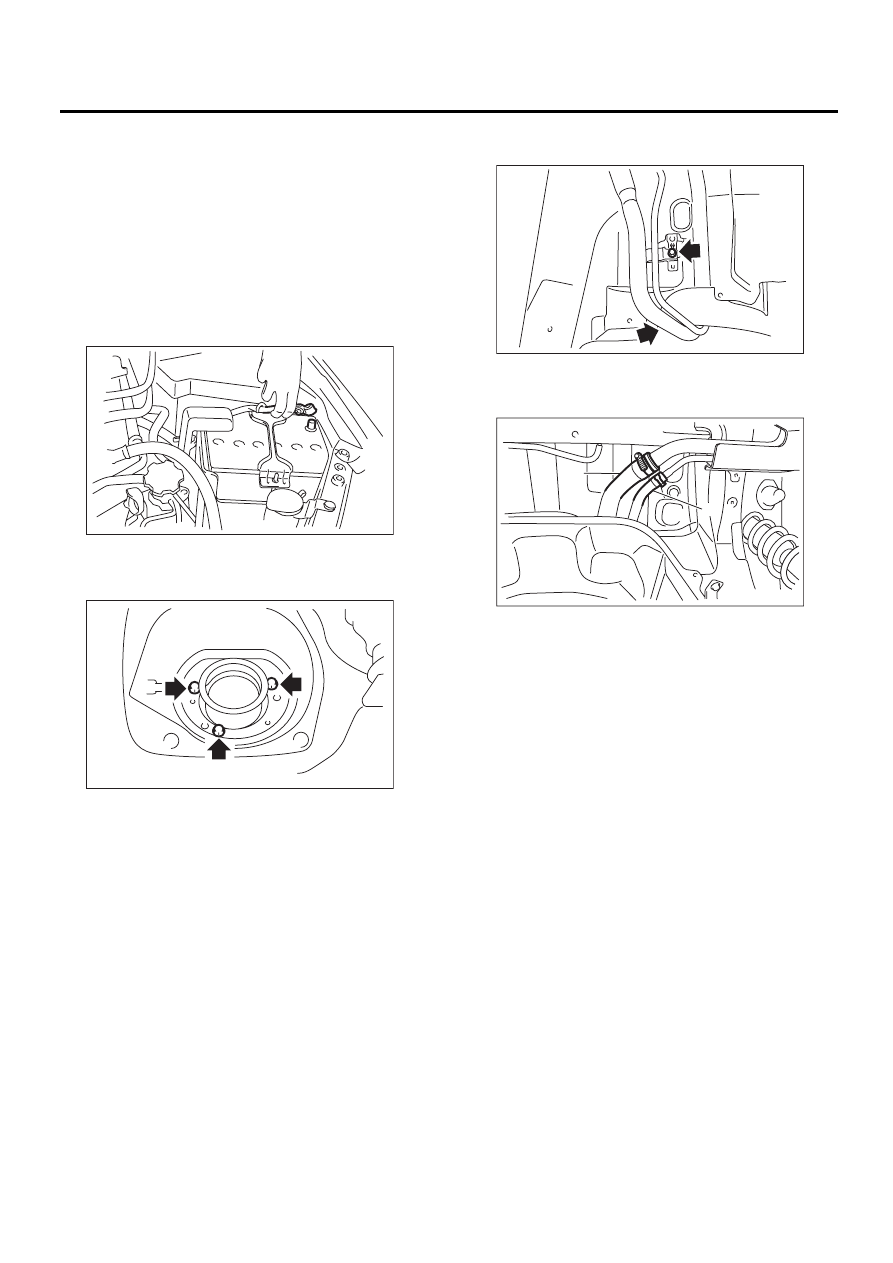

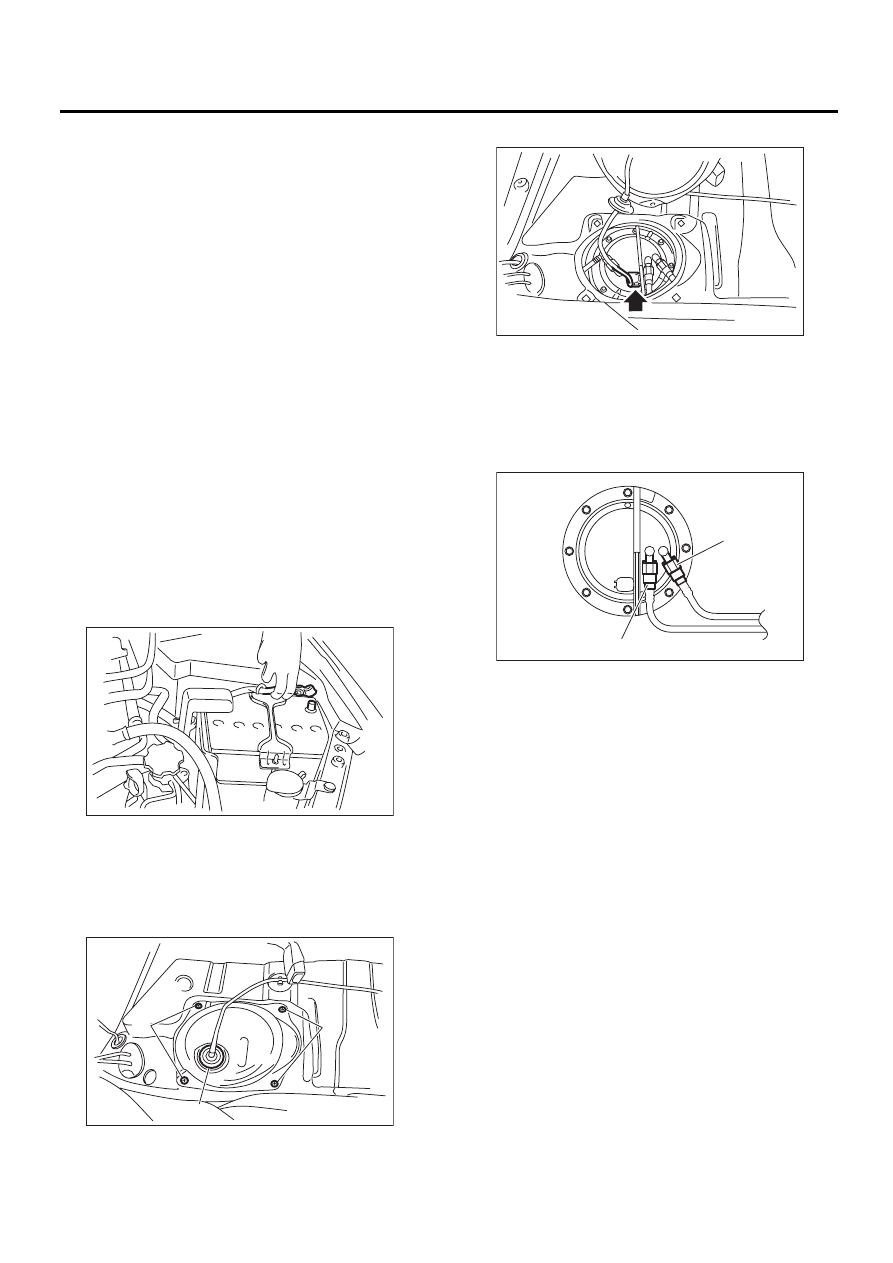

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Отверните винты, которые крепят прокладку.

5) Снимите правое заднее колесо.
6) Поднимите автомобиль на подъемнике.
7) Слейте топливо из топливного бака.
<См. FU(H4SO)-40, СЛИВ ТОПЛИВА (ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR), ПРОЦЕ-
ДУРА, Топливо.>
8) Снимите брызговик. <См. EI-30, СНЯТИЕ,
Брызговик.>
9) Снимите задний подрамник. <См. RS-23,
СНЯТИЕ, Задний подрамник.>

10) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

11) Ослабьте хомут и отсоедините шланг за-
правочной горловины (А) и вентиляционный
шланг(В) от заправочной трубы.

12) Снимите заправочную трубу, выводя ее
под автомобиль.

IN-00203

FU-00095

FU-01139

FU-01136

(A)

(B)

FU(H4SO)-49

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

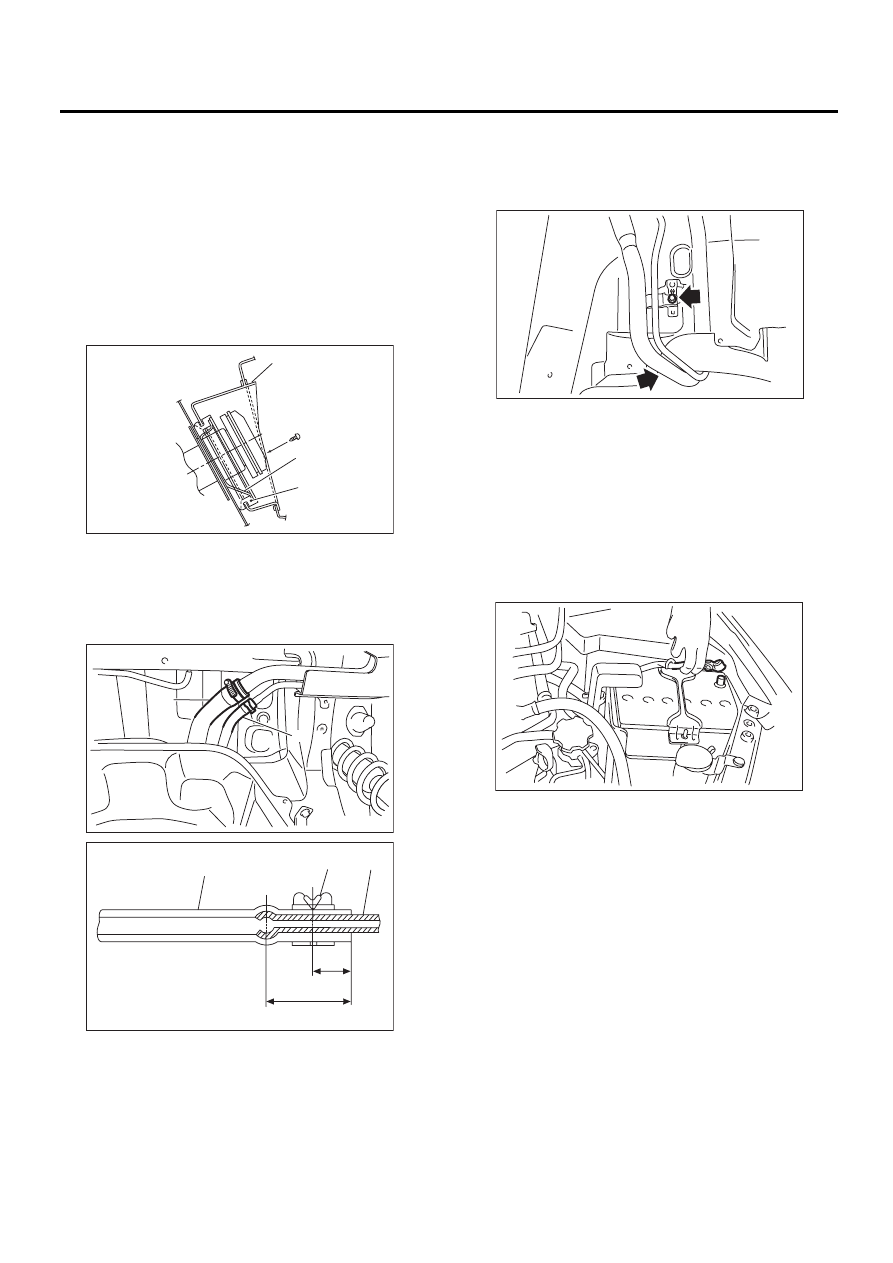

B: УСТАНОВКА

1) Откройте люк заправочной горловины.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Совместите отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то расправьте их отверткой.

4) Надежно вставьте шланг заправочной гор-
ловины (A) и вентиляционный шланг (B) в ука-
занные позиции, затем затяните хомут.

Момент затяжки:

2,5 Нм (0,3 кгс-м, 1,8 фунт-сила-фут)

5) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите задний подрамник. <См. RS-24,
УСТАНОВКА, Задний подрамник.>
7) Установите брызговик. <См. EI-30, УСТА-
НОВКА, Брызговик.>
8) Опустите автомобиль.
9) Установите правое заднее колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

10) Присоедините провод массы к аккумулято-
ру.

11) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
12) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

C: ПРОВЕРКА

1) Проверьте, не имеются ли на топливном баке
отверстия, трещины либо иные повреждения.
2) Убедитесь в отсутствии трещин на топлив-
ном шланге и плотности его присоединения.

(1) Шланг

(2) Зажим или хомут

(3) Трубка

FU-00103

(A)

(C)

(B)

FU-01136

(A)

(B)

FU-00104

( 1 )

( 2 )

( 3 )

L/2

FU-01139

IN-00203

FU(H4SO)-50

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24.Топливный насос

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Снимите давление в топливной системе.
<См. FU(H4SO)-40, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо.
<См. FU(H4SO)-40, СЛИВ ТОПЛИВА (ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR), ПРОЦЕ-
ДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от топливного насоса.

7) Отсоедините быстроразъемный соедини-
тель, затем отсоедините трубку подачи топлива
и трубку струйного насоса. <См. FU(H4SO)-57,
СНЯТИЕ, Магистрали подачи топлива и отвода
паров топлива.>
8) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

9) Снимите узел топливного насоса с топливно-
го бака.

IN-00203

FU-01124

(A)

(B)

(A)

(A) Трубка подачи топлива

(B) Трубка струйного насоса

FU-01125

(A)

(B)

FU-02670

FU(H4SO)-51

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

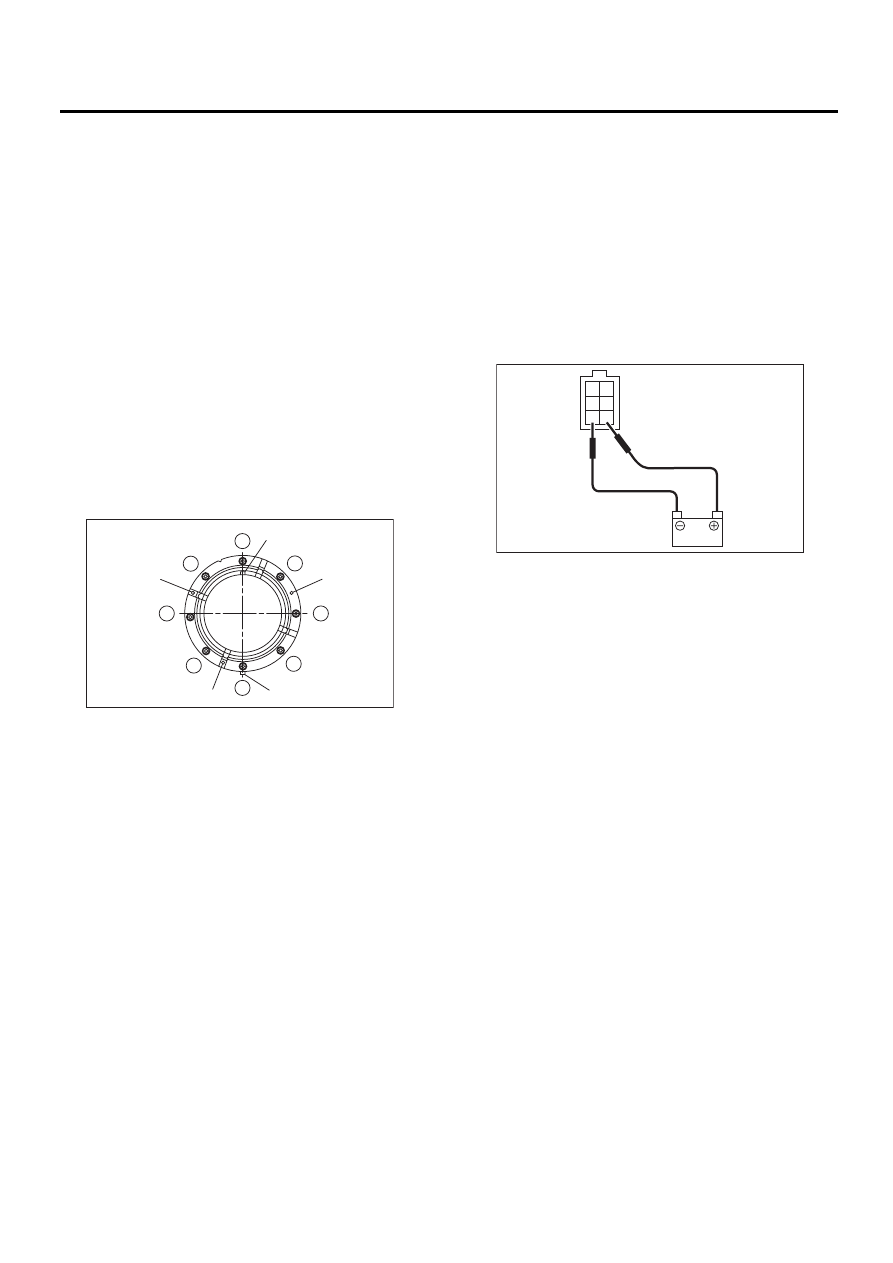

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• При установке расположите прокладку так,
чтобы ее выступ (A) был направлен в сторону
передней части автомобиля.
• Вставьте выступ (B) прокладки в верхнюю
пластину. (3 места)
• Совместите выступ (C) узла топливного на-
соса с вырезом на верхней пластине.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема топ-
ливного насоса и подайте питание от аккуму-
лятора, чтобы убедиться, что насос работает.

ВНИМАНИЕ:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

FU-02835

(C)

(B)

(A)

2
4
6

1
3
5

FU-01330
