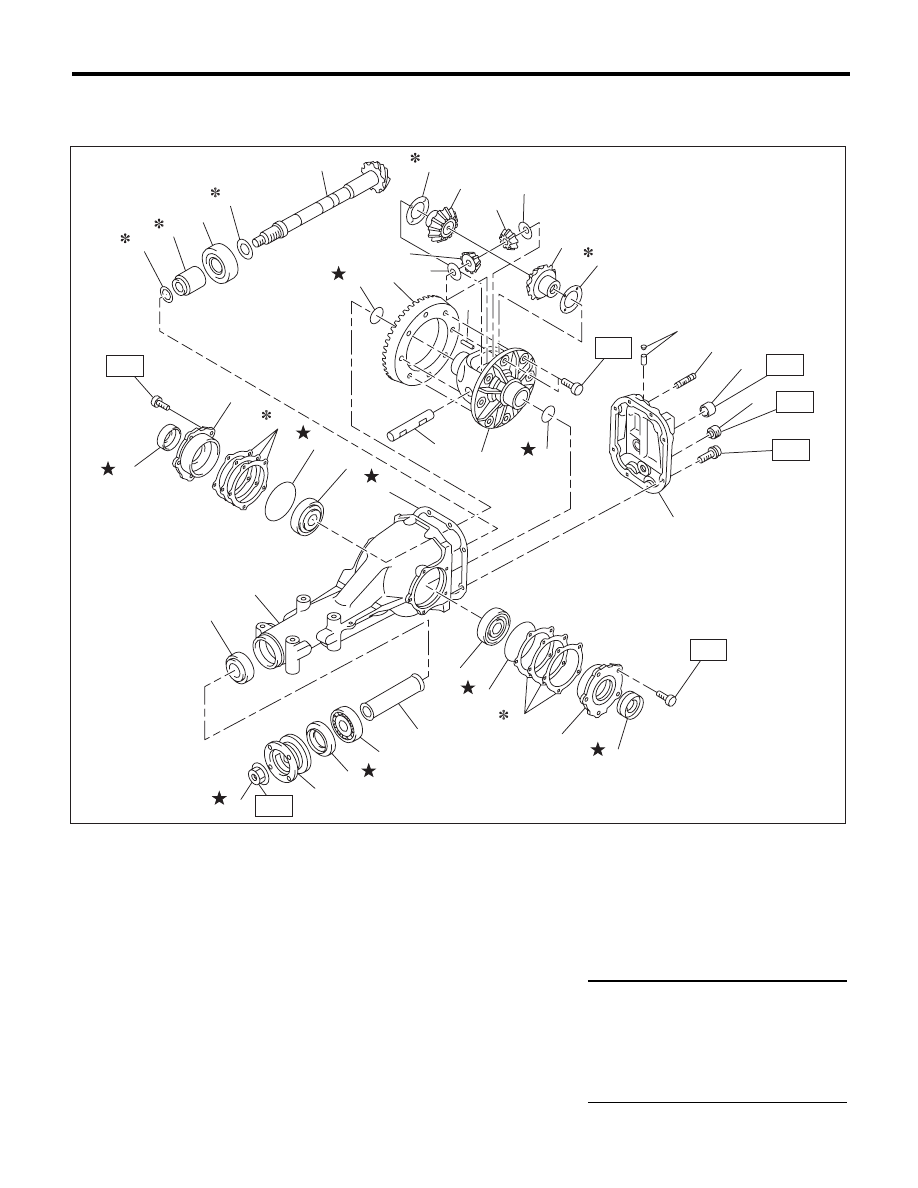

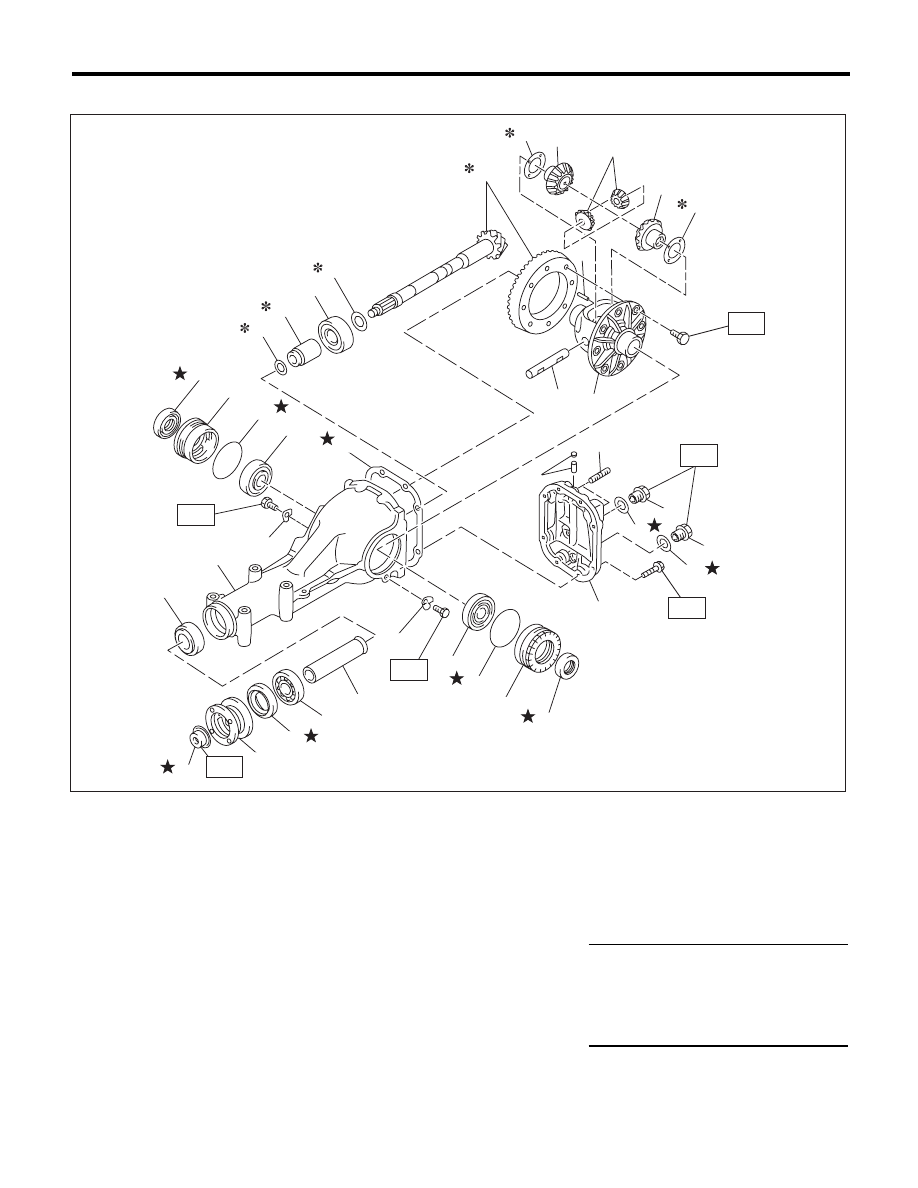

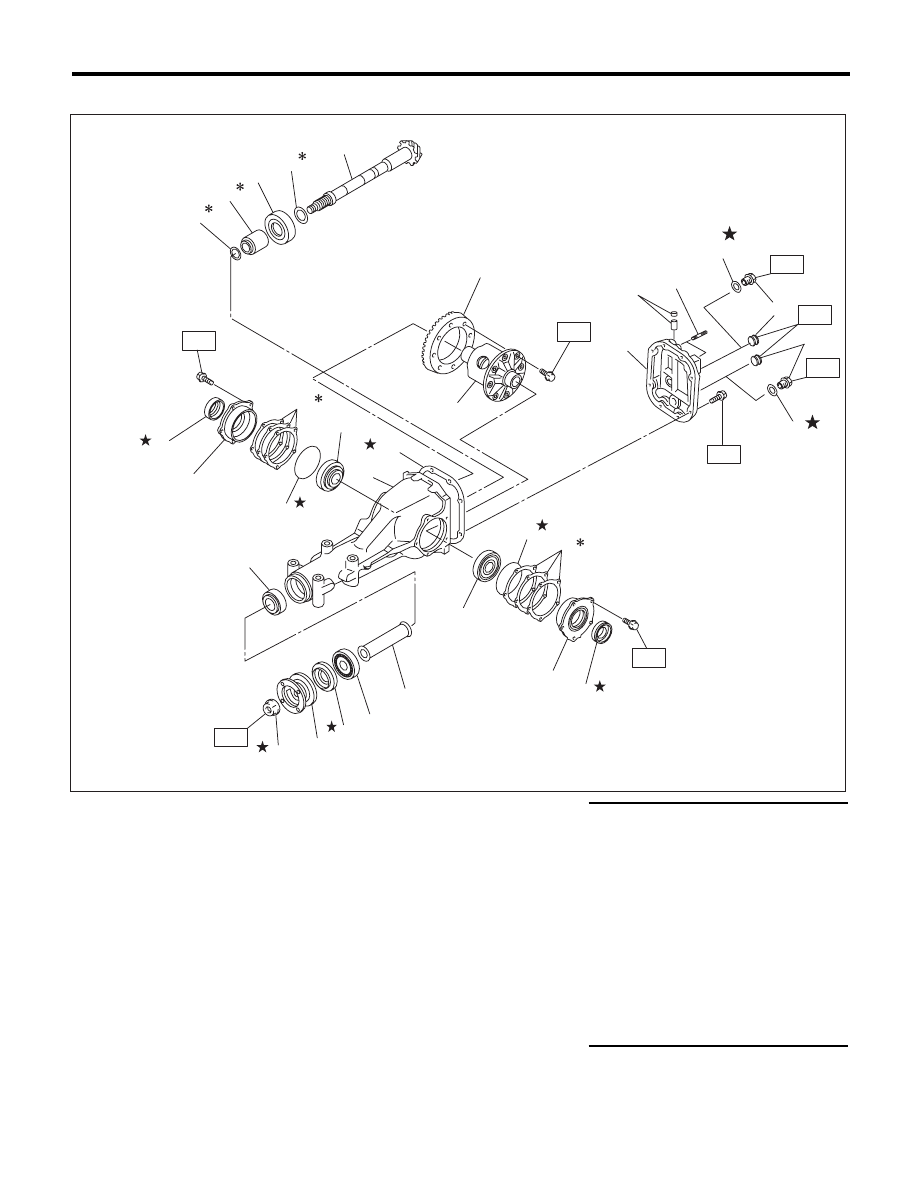

DI-9 General Description DIFFERENTIALS • VA2-type Preload adjusting spacer Part No. Length mm (in) 31454AA250 51.05 (2.010) 31454AA260 51.25 (2.018) 31454AA270 51.35 (2.022) 31454AA280 51.45 (2.026) 31454AA290 51.55 (2.030) 31454AA300 51.65 (2.033) 31454AA310 51.75 (2.037) 31454AA320 51.85 (2.041) 31454AA330 52.05 (2.049) Preload adjusting washer Part No. Thickness mm (in) 38336AA430 1.500 (0.0591) 38336AA440 1.513 (0.0596) 38336AA450 1.525 (0.0600) 38336AA460 1.538 (0.0606) 38336AA470 1.550 (0.0610) 38336AA480 1.563 (0.0615) 38336AA490 1.575 (0.0620) 38336AA500 1.588 (0.0625) 38336AA510 1.600 (0.0630) 38336AA520 1.613 (0.0635) 38336AA530 1.625 (0.0640) 38336AA540 1.638 (0.0645) 38336AA550 1.650 (0.0650) 38336AA560 1.663 (0.0655) 38336AA570 1.675 (0.0659) 38336AA580 1.688 (0.0665) 38336AA590 1.700 (0.0669) 38336AA600 1.713 (0.0674) 38336AA610 1.725 (0.0679) 38336AA620 1.738 (0.0684) 38336AA630 1.750 (0.0689) 38336AA640 1.763 (0.0694) 38336AA650 1.775 (0.0699) Pinion height adjusting washer 32295AA350 0.150 (0.0059) 32295AA360 0.175 (0.0069) 32295AA370 0.200 (0.0079) 32295AA380 0.225 (0.0089) 32295AA390 0.250 (0.0098) 32295AA400 0.275 (0.0108) Drive pinion Measure with spring measurement. N (kgf, lb) 12.7 — 32.2 (1.3 — 3.3, 2.9 — 7.2) Measure with torque wrench N·m (kgf-m, ft-lb) 0.48 — 1.22 (0.05 — 0.12, 0.35 — 0.90) Hypoid driven gear to drive pinion backlash limit mm (in) 0.10 — 0.15 (0.004 — 0.006) |
