4.1.5. Проверка и замена вентилятора радиатора и реле

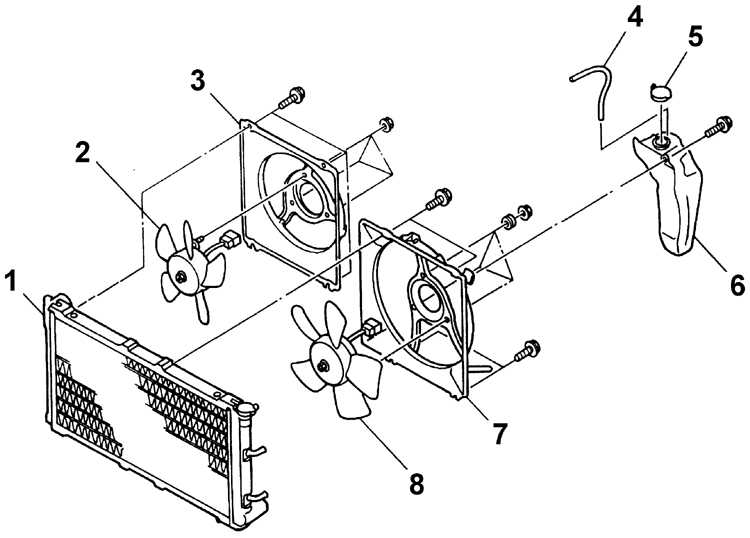

Детали вентилятора радиатора
1 – радиатор
2 – дополнительный вентилятор радиатора
3 – кожух дополнительного вентилятора радиатора
4 – шланг
|
5 – крышка
6 – расширительный бачок
7 – кожух основного вентилятора радиатора
8 – основной вентилятор радиатора |
Вентиляторы радиатора включаются реле, которые управляются блоком ECM. Блок ЕСМ
получает информацию от датчика температуры охлаждающей жидкости и на основании
этой информации подает сигнал на включение вентилятора радиатора. Дополнительный
вентилятор радиатора включается только при включении системы кондиционирования
воздуха.

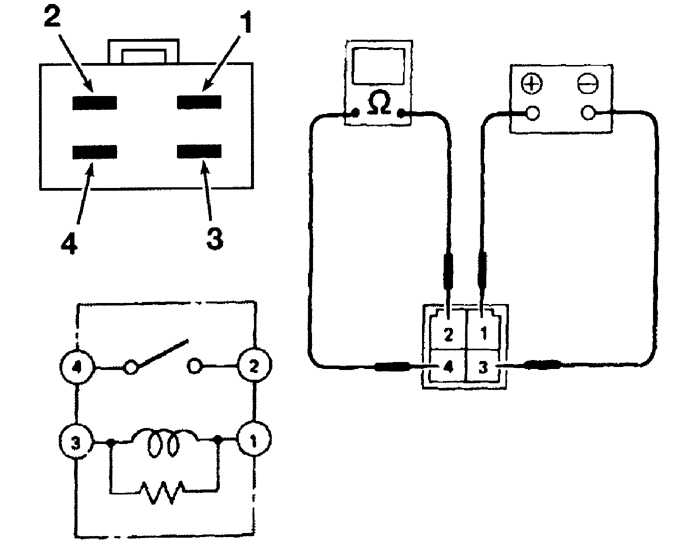

Схема проверки главного реле вентилятора
Сопротивление между контактами 1 и 3 реле должно составлять 100 Ом, а между
контактами 2 и 4 должно быть равно бесконечности. При подаче напряжения аккумулятора
к контактам 1 и 3 сопротивление между контактами 2 и 4 должно быть равно 0.
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Если вентилятор радиатора не
работает, в первую очередь проверьте целостность плавкого предохранителя
вентилятора. |
| 2. Если предохранитель исправен,
проверьте, работает ли двигатель вентилятора радиатора. Для этого
разъедините электрический разъем двигателя вентилятора радиатора и
дополнительными проводами подайте напряжение аккумулятора на разъем
двигателя радиатора. |
|

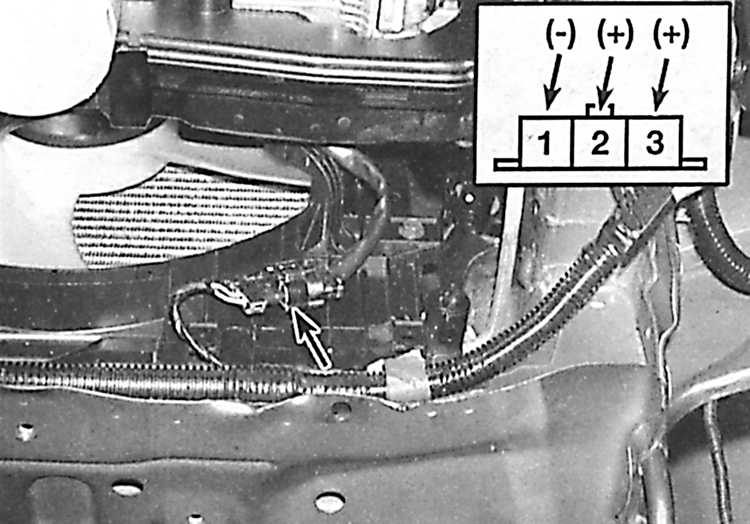

3. Положительный провод от аккумулятора
последовательно подсоединяйте к контактам 2 и 3 электрического разъема
(указан стрелкой). При этом двигатель вентилятора радиатора должен
работать на разных скоростях. |
| 4. Если при подаче напряжения на
разъем двигателя вентилятора от аккумулятора двигатель вентилятора
не работает, его необходимо заменить. |
| 5. Если двигатель вентилятора радиатора
исправен, но не работает при перегреве двигателя, отсоедините электрический
разъем от двигателя вентилятора радиатора и проверьте напряжение на
контактах разъема при горячем двигателе. |
 |

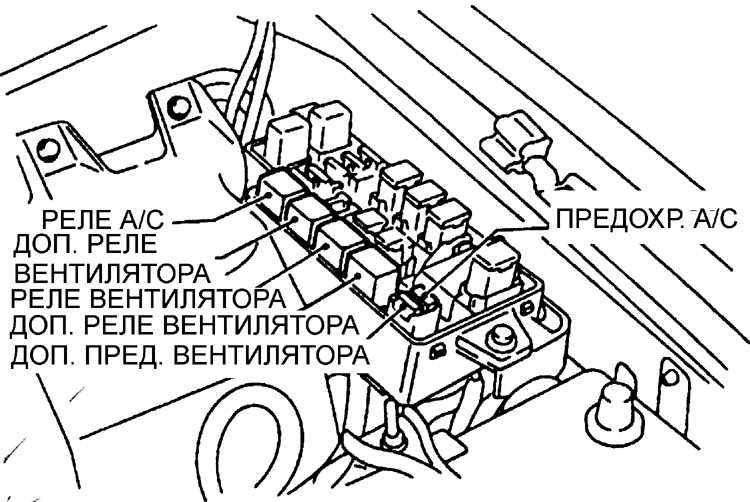

6. Если напряжение на разъеме отсутствует,
проверьте исправность реле вентилятора, установленного в блоке реле
в моторном отсеке. Если реле не работает, замените его на новое. |
Предупреждение
с 1995 года устанавливается два главных реле вентилятора.
|
| 7. Если реле исправно, проверьте
исправность датчика температуры охлаждающей жидкости. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините электрический разъем двигателя
вентилятора радиатора. |
| 2. Отвинтите болты крепления кожуха вентилятора
к радиатору и снимите сборку вентилятора с автомобиля. |
| 3. Отвинтите болты крепления двигателя вентилятора
радиатора к кожуху вентилятора и снимите двигатель вентилятора вместе
с вентилятором. |
| 4. Если производится замена двигателя вентилятора,
снимите с двигателя вентилятор и установите вентилятор на новый двигатель. |
| 5. Установка производится в последовательности,
обратной снятию. |
|
