1.12. Предохранители и электрические цепи
1.12.1. Блок с плавкими предохранителями под панелью приборов
| ОБЩИЕ СВЕДЕНИЯ |

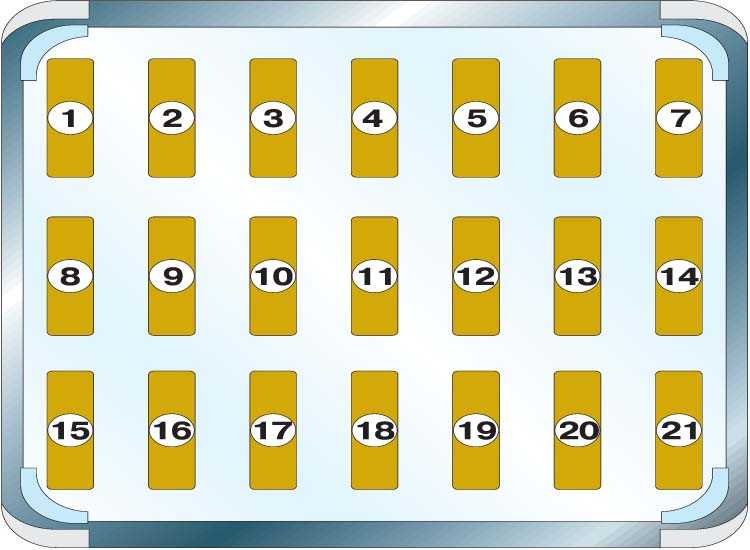

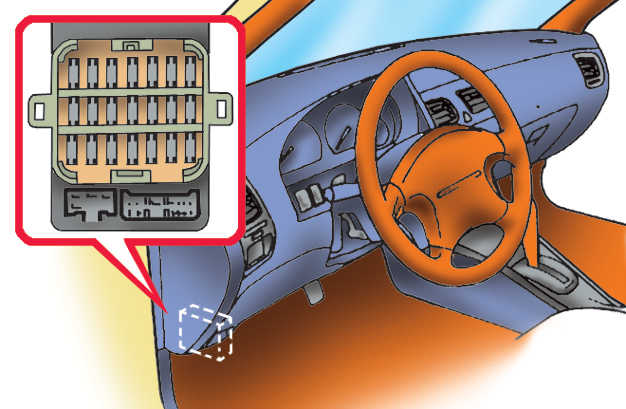

Блок с плавкими предохранителями, расположенный под панелью приборов
 |
 |
|
N предохранителя
|
Ток
|
Электрическая цепь
|
|
1
|
15 А
|
Контрольная лампа поворотов.
Габаритное освещение |
|
2
|
20 А
|
Очиститель и омыватель ветрового стекла
|
|
3
|
20 А
|
Прикуриватель.
Управление зеркалами заднего вида |
|
4
|
10 А
|
Задний фонарь (левая сторона)
|
|
5
|
10 А
|
Задний фонарь (правая сторона)
|
|
6
|
15 А
|
Передняя противотуманная фара
|
|
7
|
20 А
|
Обогреватель заднего стекла
|
|
8
|
15 А
|
Блок SPS подушки безопасности
|
|
9
|
10 А
|
Управление яркостью освещения
|
|
10
|
10 А
|
Электро-пневматическая подвеска
|
|
11
|
20 А
|
Центральный замок
|
|
12
|
20 А
|
Звуковой сигнал.
Стоп-сигнал |
|
13
|
20 А
|
Вентилятор системы охлаждения
|
|
14
|
10 А
|
Блок управления автоматической коробкой передач
|
|
15
|
10 А
|
Измеритель потока воздуха
|
|
16
|
15 А
|
Система зажигания.
Блок SPS подушки безопасности |
|
17
|
15 А
|
Радиоприемник
|
|
18
|
10 А
|
Управление круиз-контроля.
Управление ABS |
|
19
|
20 А
|
Клапана ABS
|
|
20
|
15 А
|
Вентилятор отопителя
|
|
21
|
15 А
|
Вентилятор отопителя
|
