SsangYong Stavic / SsangYong Rodius (2005 year). Service manual - part 471





Wiring Diagram for Power Supplies  5-9

Electrical Wiring Diagram

(LHD)

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

A. CONNECTOR INFORMATION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Engine

Engine Room Fuse Box - Main

Engine Room Fuse Box - Main

Engine Room Fuse Box - Main

Engine - Main

Engine - Engine Control

Engine - Floor (RH)

Engine - Floor (RH)

Main - Floor (RH)

Main - Floor (RH)

W/H Main

W/H Main

W/H Main

W/H Main

C101 (2Pin, Colorless)

C103 (6 Pin, Colorless)

C104 (20Pin, White)

C105 (22Pin, White)

C107 (14Pin, White)

C109 (16Pin, White)

C111A (12Pin, Black)

C114 (42Pin, Black)

C115 (15Pin, Black)

C115A (6Pin, Black)

C220 (20Pin, Brown)

C221 (20Pin, Gray)

S202 (14Pin, Black)

S203 (14Pin, Black)

S207 (14Pin, Black)

G201

Connecting Wiring

Harness

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Engine Room Fuse Box

Right Engine Room Dash PNL

Under the Coolant Reserve Tank

Under the Coolant Reserve Tank

Inside Passenger Side Cowl PNL

Inside Passenger Side Cowl PNL

Under the Relay Box RR Left the Cluster

Under the Relay Box RR Left the Cluster

Inside the Right A/V Head Unit

Inside Driver Side Cowl PNL

Remark

Connector Position

GND



5-10  Wiring Diagram for Power Supplies

Electrical Wiring Diagram

(LHD)

D27DT (EU IV) ECU

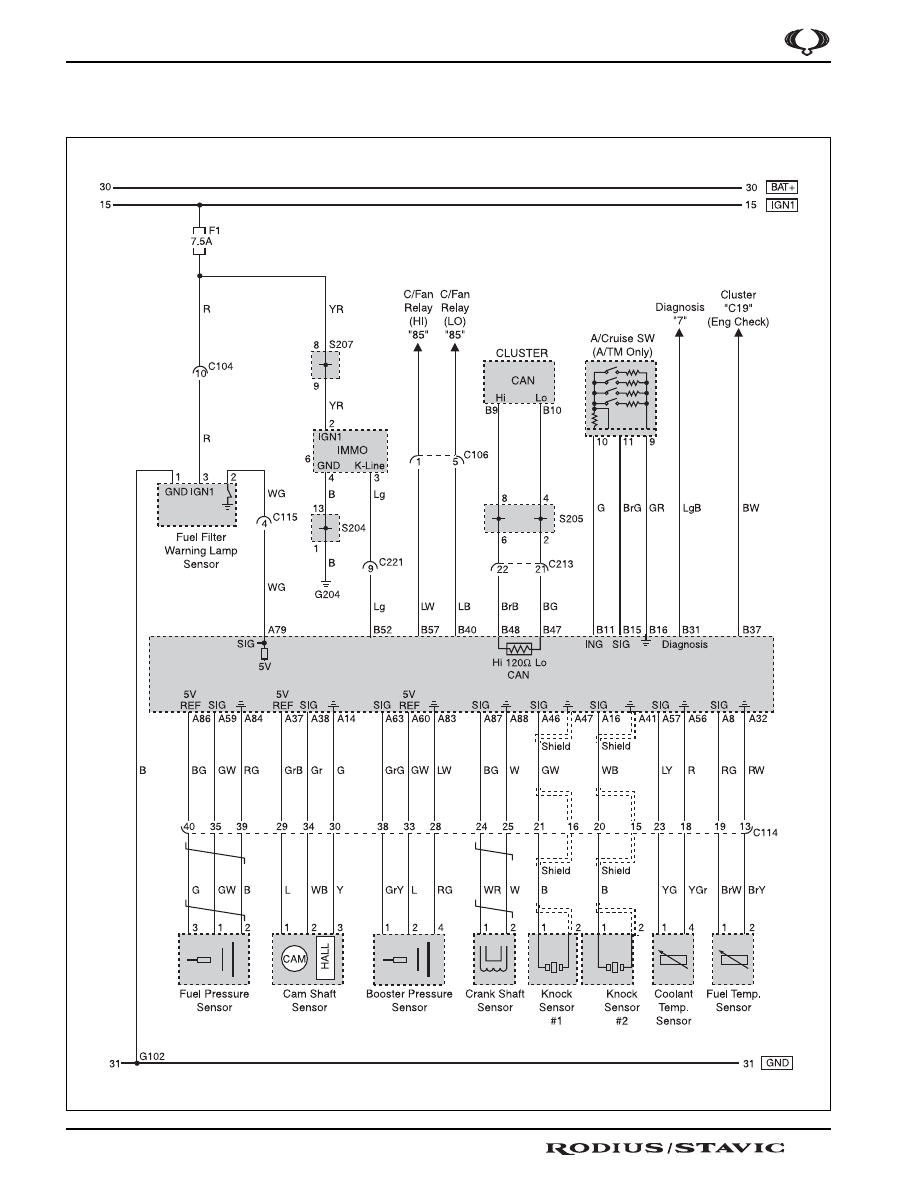

2) FUEL FILTER WARNING LAMP, IMMOBILIZER, SENSOR (FUEL PRESSURE, CAM SHAFT,

BOOSTER PRESSURE, CRANK SHAFT, COOLANT/FUEL TEMP.) A/CRUISE SW CIRCUIT

Wiring Diagram for Power Supplies  5-11

Electrical Wiring Diagram

(LHD)

B. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION

A. CONNECTOR INFORMATION

Connector Number

(Pin Number, Color)

Engine Room Fuse Box - Engine

Engine - Engine Control

Engine - Floor (RH)

Main - Floor (RH)

Main - Floor (RH)

W/H Main

W/H Main

W/H Main

W/H Main

C104 (20Pin, White)

C114 (42Pin, Black)

C115 (15Pin, Black)

C220 (20Pin, Brown)

C221 (20Pin, Gray)

S206 (14Pin, Black)

S207 (14Pin, Black)

G102

G204

Connecting Wiring

Harness

Engine Room Fuse Box

Right Engine Room Dash PNL

Under the Coolant Reserve Tank

Inside Passenger Side Cowl PNL

Inside Passenger Side Cowl PNL

Inside the Left A/V Head Unit

Inside the Right A/V Head Unit

Behind the Washer Tank

RR TGS Lever

GND

Remark

Connector Position

5-12  Wiring Diagram for Power Supplies

Electrical Wiring Diagram

(LHD)

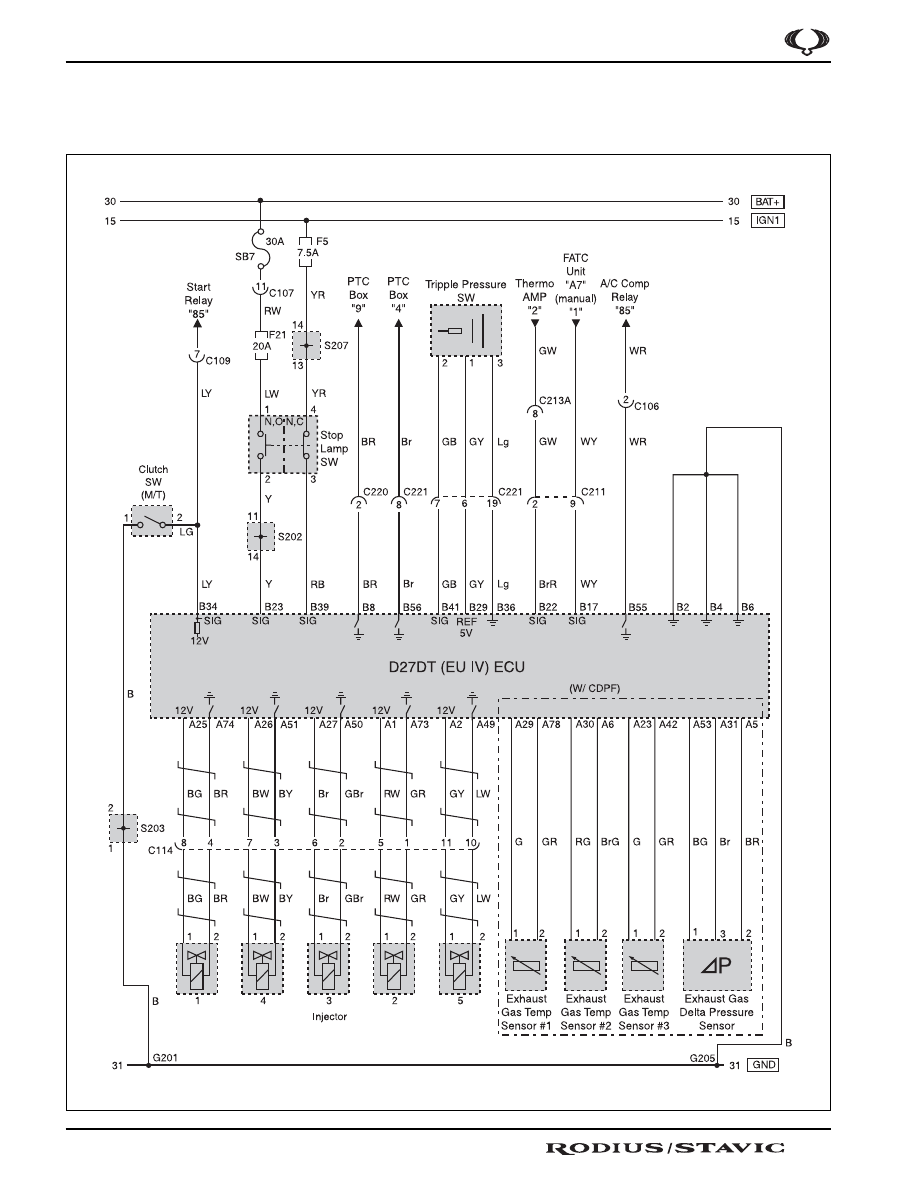

3) INJECTOR, CAN LINE, STOP LAMP SW, SENSOR (A/CON, E-GAS), CLUTCH SW
