Шкода Фабия. Сдвижная крыша с электроприводом

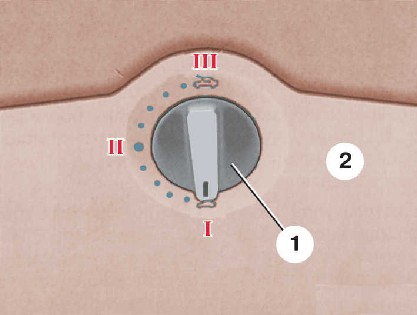

Переключатель управления сдвижной крышей с электроприводом



1.39 Сдвижная крыша с электроприводом Шкода Фабия 2000-2007 года


1 – ручка переключателя;

2 – обивка потолка салона;

I, II и III – положения ручки переключателя

На обивке потолка салона расположена ручка 1 переключателя управления сдвижной крышей с электроприводом.

Электропривод работает при включенном зажигании. Однако им можно воспользоваться и после выключения зажигания приблизительно в течение 10 мин при условии, что на протяжении этого времени не будет открываться какая-либо из передних дверей.


Предупреждение

 Неосторожное закрытие крыши может привести к травме.

 На скорости свыше 160 км/ч не открывайте и не закрывайте крышу, это может привести к ее повреждению.


Символы на шкале переключателя указывают:

 – I – крыша полностью закрыта;
 – III – крыша полностью открыта.

Между символами I и III ручка может занимать промежуточное положение. При установленном на крыше багажнике устанавливайте ручку только до положения II, отмеченного более крупной точкой на шкале. При большем открытии крышу можно повредить о багажник.

При отключении аккумуляторной батареи возможно неполное закрытие крыши. Поэтому, чтобы вновь настроить систему управления, при включенном зажигании нажмите не менее 5 с на переднюю часть ручки выключателя, установленной в положение I, – крыша полностью закроется.

Крышу можно закрыть при закрывании дверей ключом. Для этого поверните ключ в замке и удерживайте его в этом положении, пока крыша не закроется. При отпускании ключа крыша моментально остановится.

Аварийное управление крышей

При отказе электропривода можно закрыть крышу вручную.


ПОРЯДОК ВЫПОЛНЕНИЯ

1.39 Сдвижная крыша с электроприводом Шкода Фабия 2000-2007 года

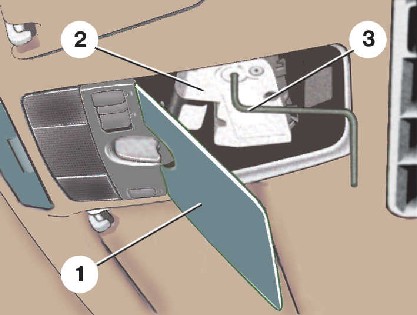

  1. Аккуратно подденьте отверткой на обивке потолка крышку 1 механизма 2 управления крышей и откиньте ее (3 – ручка).
2. Выньте ручку 3 из держателя и вставьте ее в отверстие механизма 2 до упора.
3. Поворачивая ручку 3 в соответствующую сторону, откройте или закройте крышу.
4. Установите ручку 3 обратно в держатель и захлопните крышку 1.
5. Чтобы вновь настроить систему управления, при включенном зажигании нажмите не менее 5 с на переднюю часть ручки 1 (см. рис. Переключатель управления сдвижной крышей с электроприводом) выключателя, установленной в положение I, – люк полностью закроется.
6. При повышенном сопротивлении передвижению крыши (попадание снега, замерзание и пр.) управлять крышей можно нажатием на переднюю или заднюю часть ручки 1 переключателя. В этом случае крыша начинает передвигаться через 1 с после нажатия на ручку.
