Привод механизма ГРМ
|
|
Отсоедините провод массы от батареи.
Не проворачивайте коленвал двигателя после снятия цепи, это может привести
к повреждению клапанов.
Снимите свечи для облегчения проворачивания коленвала.
Проворачивайте коленвал только в направлении нормального вращения.
Маркируйте положение датчика положения коленвала перед снятием.
Проворачивайте только за болт коленвала.
|
Цепной привод ГРМ

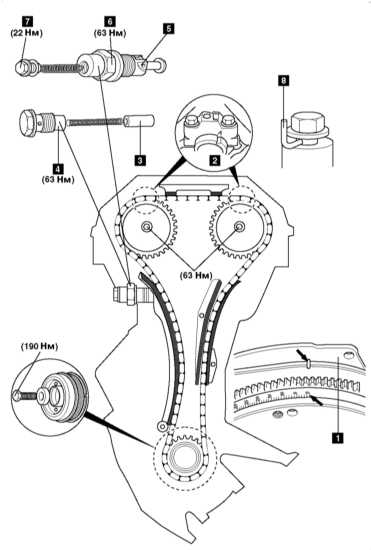

Модели с двигателями B202
|
|
1 — Метка на маховике указывает положение ВМТ поршня первого
цилиндра
2 — Совместите метки шестерен распредвалов
3 — Плунжер натяжителя
4 — Натяжитель
|
5 — Собачка
6 — Натяжитель
7 — Пружина и болт натяжителя
8 — Штифт фиксации натяжителя извлеките только после установки цепи
|

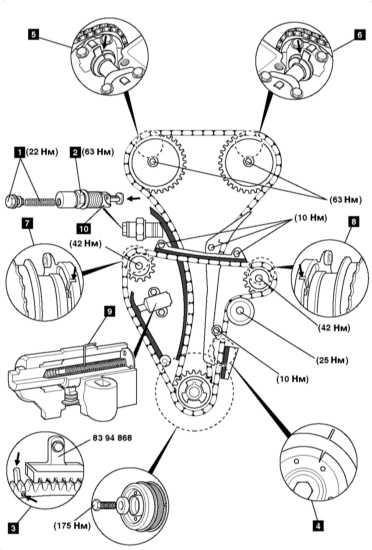

Модели с двигателями B204 и B234
|
|
1 — Пружина и болт натяжителя
2 — Натяжитель
3, 4 — По меткам убедитесь в том, что поршня первого цилиндра находится
в положении ВМТ
5, 6 — Убедитесь в совпадении меток шестерен распредвалов
|
7, 8 — Убедитесь в совпадении меток шестерен балансировочных
валов
9 — Штифт фиксации натяжителя цепи балансировочных валов
10 — Собачка
|
