Dacia SuperNova (engine E7J). Service manual - part 214

ELECTRIC DIAGRAMS

89D -16

89D

Connector C4

A1. Anti-theft mechanism ( position M)

♦

  inlet fuse F03)

A2. Outlet fuse F01
A3. Hazard switch

♦

 inlet fuse F04

B1. Outlet fuse F03
B2. Anti-theft mechanism (position M)

♦

 inlet fuse F02

B3. Outlet fuse F02

♦

 reverse driving contact

I = DC ( after contact )

J = IC ( before contact)

R1 = fog lamp control relay
R2 = climate blower control relay
RT = rear window defrosting timer
RS = turning signaling relay.

COCKPIT FUSE BOX

ELECTRIC DIAGRAMS

89D -17

89D

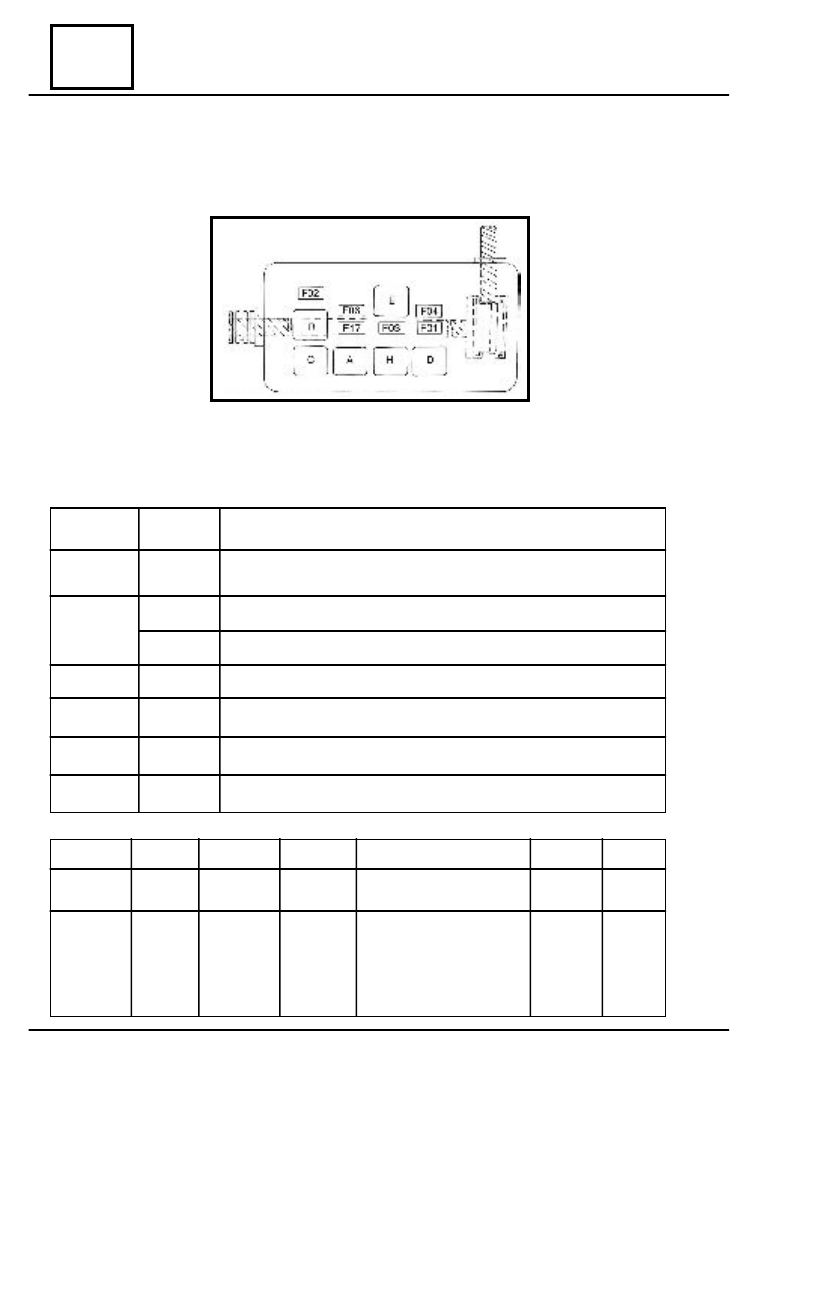

The fuse box placed in the engine compartment is attached in front of the left shock absorber

column and contains relays and fusible protecting the following electric circuits:

A. for equipping E0, E1, E2



  ( after 15.02.2002)

RELAY

RELAY TYPE

CONTROLLED
CIRCUIT

A

15A

Fog
headlamps

D

30A

Injectors, canister purging valve,
oxygen sensor heating
resistance, injection computer.

H

30A

Fuel pump
Ignition coil

C

30A

Cooling blower
(vehicle without
AC)

FUSE

NUMBER

F01

F02

F03

F04

F17

FUSE
TYPE

30A

25A

7,5A

5A

15A

PROTECTED CIRCUIT

Injectors, oxygen sensor resistance heating, canister

purging valve, injection computer, fuel pump, ignition coil.

Cooling blower ( vehicles without AC)

Injection computer ( + DC)

Injection computer( (+IC)

Fog headlights

FUSE BOX FROM ENGINE COMPARTMENT

ELECTRIC DIAGRAMS

89D -18

89D

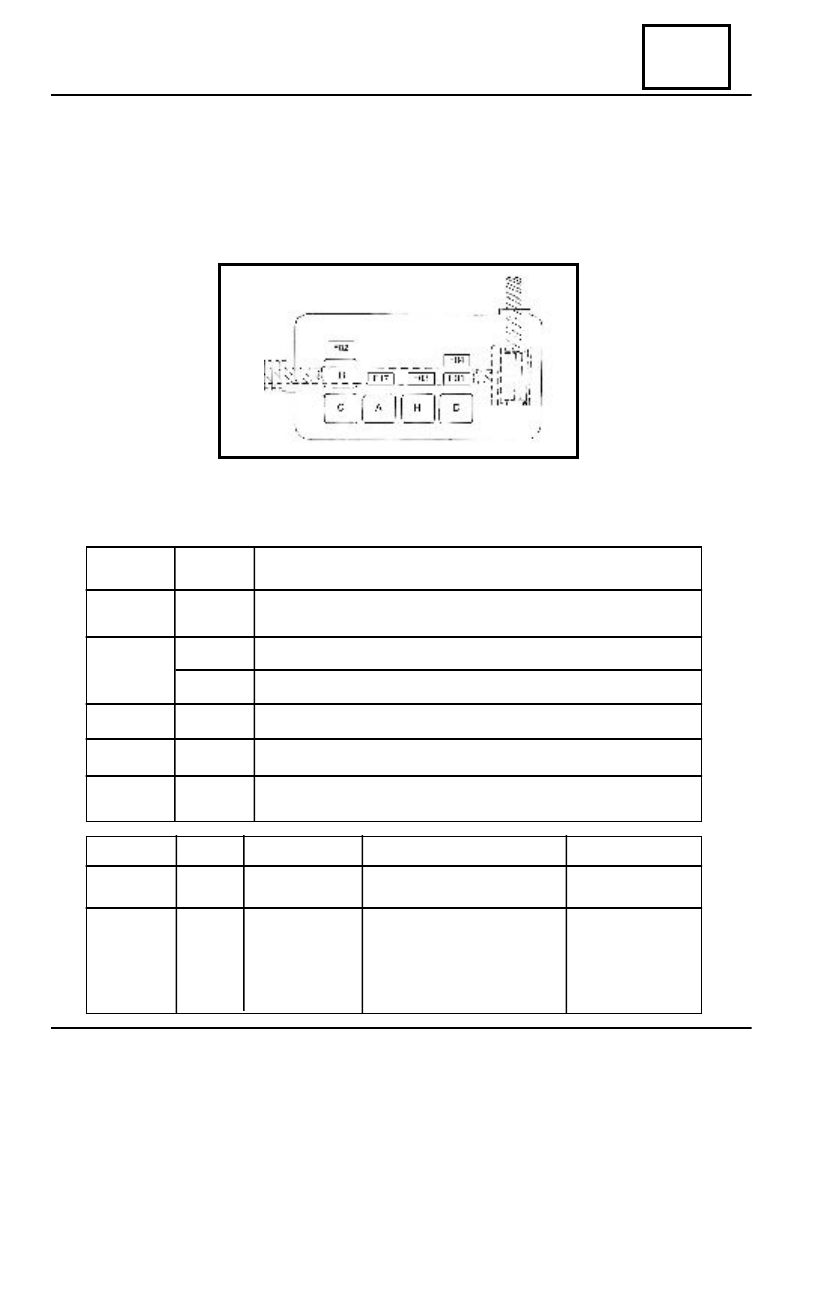

The fuse box placed in the engine compartment is attached in front of the left shock absorber

column and contains relays and fusible protecting the following electric circuits:

FUSE

NUMBER

F01

F02

F03

F04

F17

F06

FUSE

TYPE

30A

40A

7,5A

5A

15A

7,5A

PROTECTED CIRCUIT

Injectors, oxygen sensor resistance heating, canister

purging valve, injection computer, fuel pump, ignition coil.

Cooling blower ( vehicles with AC)

Injection computer ( + DC)

Injection computer( (+IC)

Fog headlights

AC compressor

RELAY

RELAY TYPE

CONTROLLED
CIRCUIT

A

15A

Fog
headlamps

B

40A

Cooling
blower- 1/st
speed(vehicles
with AC)

D

30A

Injectors, canister purging
valve, oxygen sensor
heating resistance,
injection computer.

E

30A

AC
compressor

H

30A

Fuel
pump
Ignition
coil

B. For equipping E2(0), E3

( after 15.02.2002)

C

30A

Cooling
blower- 2/
nd speed
(vehicle
with AC)

FUSE BOX FROM ENGINE COMPARTMENT

ELECTRIC DIAGRAMS

89D -19

89D

Connect.                                                   Denomination

    Page

101

ELECTRIC LIGHTER

89-145

103 HA ALTERNATOR

89-118

103 HB ALTERNATOR EXCITATION

89-118

104

ANTI-THEFT MECHANISM

89-125

105

ACOUSTIC WARNING

89-133

113

WINDSCREEN WIPER TIMER

89-121

120

UCE INJECTION( for vehicles without AC)

89-98

120

UCE INJECTION( for vehicles with AC)

89-100

121

FOG LAMPS SWITCH

89-140

122

FOG HEADLAMPS SWITCH

89-140

123

LOCKING DOORS SWITCH

89-142

124

BLOWER SWITCH

89-138

125

HAZARD SWITCH

89-142

128

REAR WINDOW DEFROSTING SWITCH

89-141

138

RIGHT REAR DOOR ACTUATOR

89-147

139

LEFT REAR DOOR ACTUATOR

89-147

140

LEFT FRONT DOOR ACTUATOR

89-146

141

RIGHT FRONT DOOR ACTUATOR

89-146

145

WINDSCREEN WIPER-WASHING SWITCH

89-121

146

DETONATION SENSOR

89-110

147

ATMOSPHERIC PRESSURE SENSOR

89-111

149

RPM SENSOR

89-108

155

REVERSE DRIVING CONTACT

89-107

156

HANDBRAKE CONTACT

89-154

160

STOP CONTACT

89-131

163 GA STARTER

89-118

163 AB STARTER EXCITATION

89-119

166

RIGHT LICENSE PLATE LAMP

89-155

167

RIGHT LICENSE PLATE LAMP

89-155

168

DOCUMENTS COMPARTMENT LIGHTING LAMP

89-145

171

AC COMPRESSOR CLUTCH

89-116

172

RIGHT REAR LAMP

89-152

173

LEFT REAR LAMP

89-152

175

LEFT FOG LAMP

89-154

176

RIGHT FOG HEADLIGHT

89-131

177

LEFT FOG HEADLIGHT

89-132

180

LEFT FRONT DOOR CONTACT

89-154

181

RIGHT FRONT DOOR CONTACT

89-154

184

RIGHT FRONT PARKING LAMP

89-132

185

LEFT FRONT PARKING LAMP

89-132

188

COOLING FAN MOTOR ( for vehicles without AC)

89-117

189

RIGHT REAR LOUD SPEAKER

89-151

190

LEFT REAR LOUD SPEAKER

89-151

191

RIGHT FRONT DOOR LOUD SPEAKER

89-148

192

LEFT FRONT DOOR LOUD SPEAKER

89-148

193

INJECTOR 1

89-113

194

INJECTOR 2

89-114

195

INJECTOR 3

89-114

(after 15.02.2002)

WIRE FUNCTIONS INDEX IN CONNECTORS AND COUPLINGS
