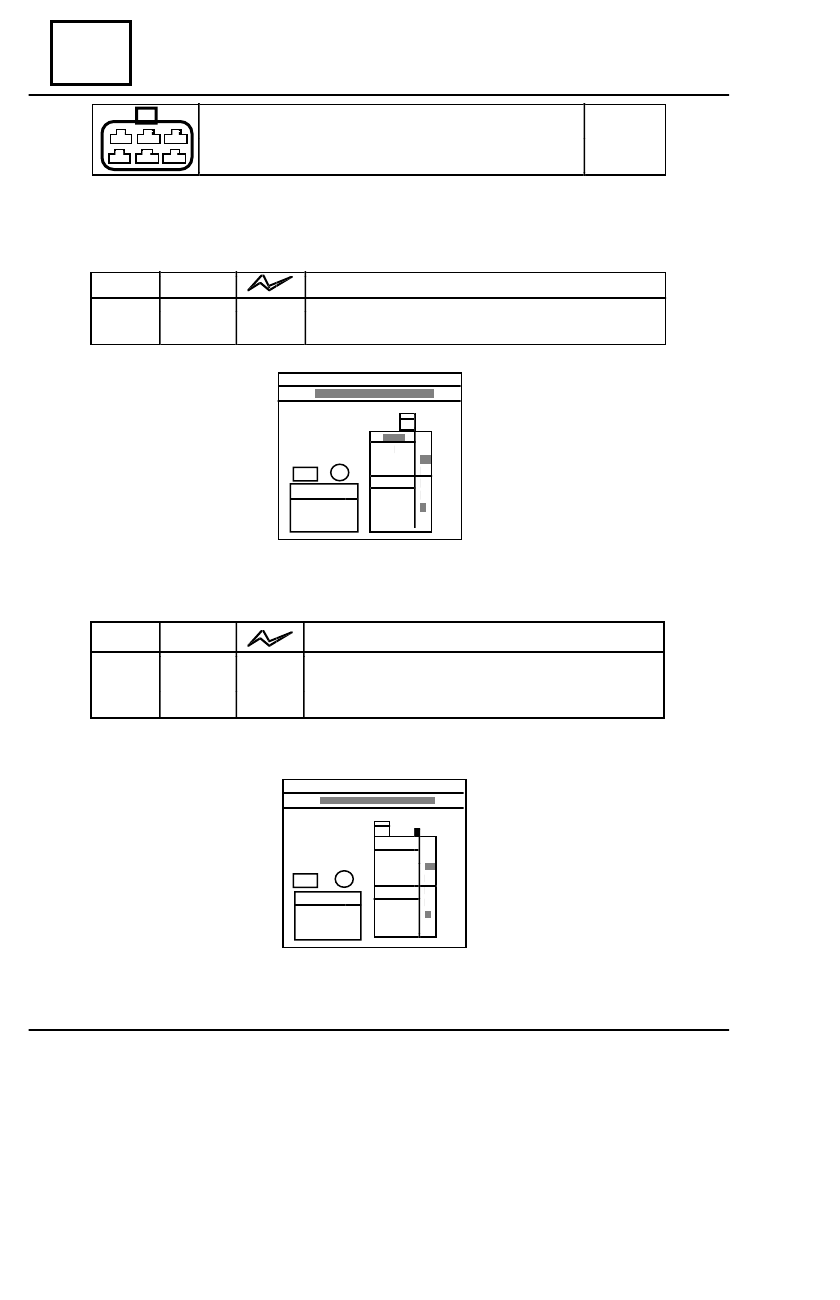

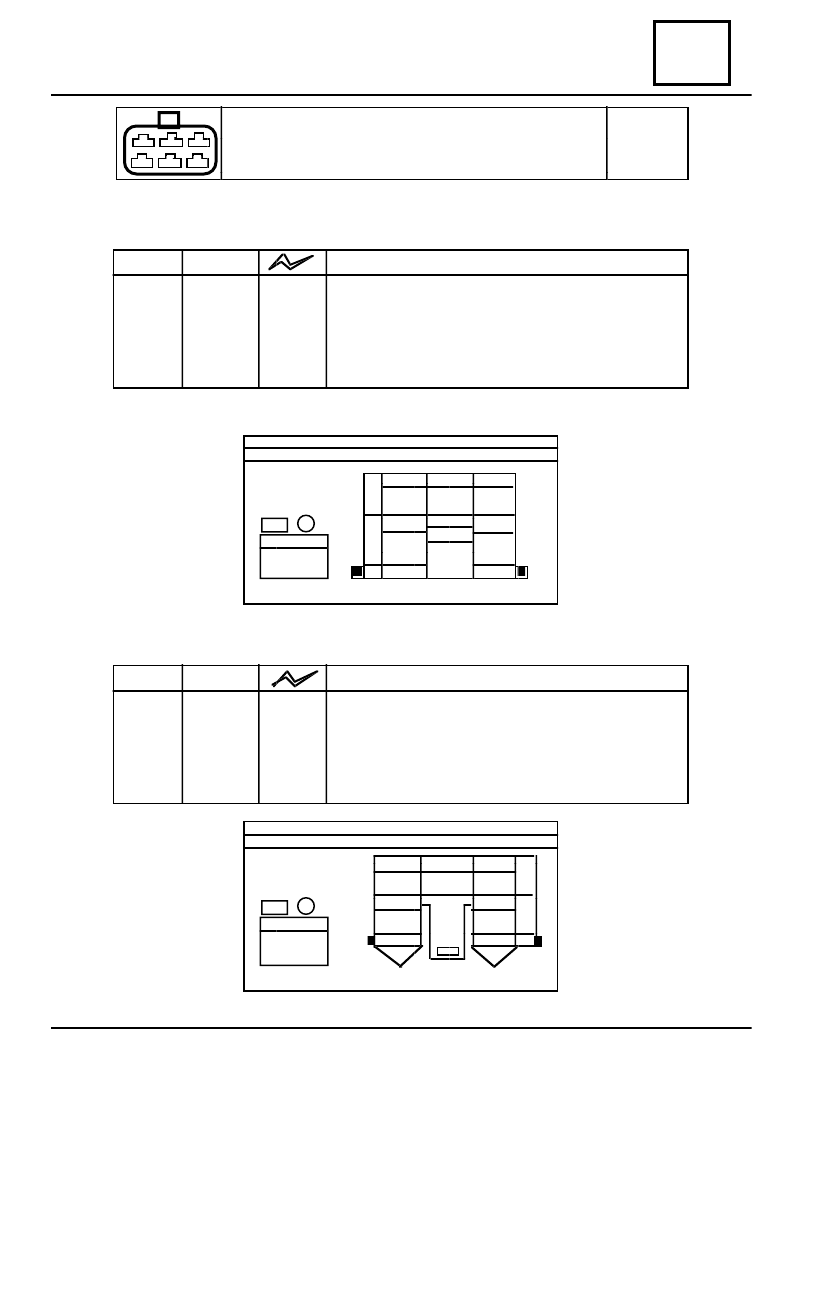

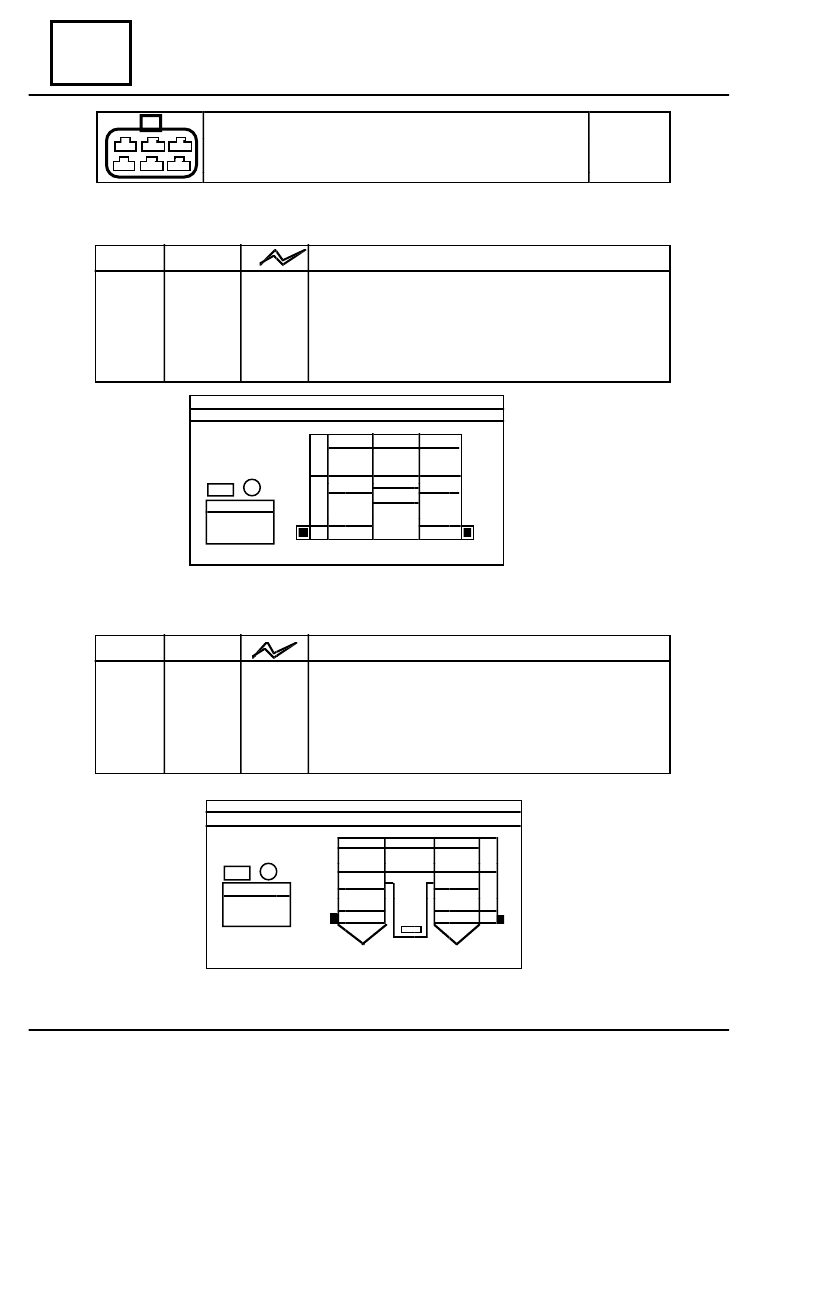

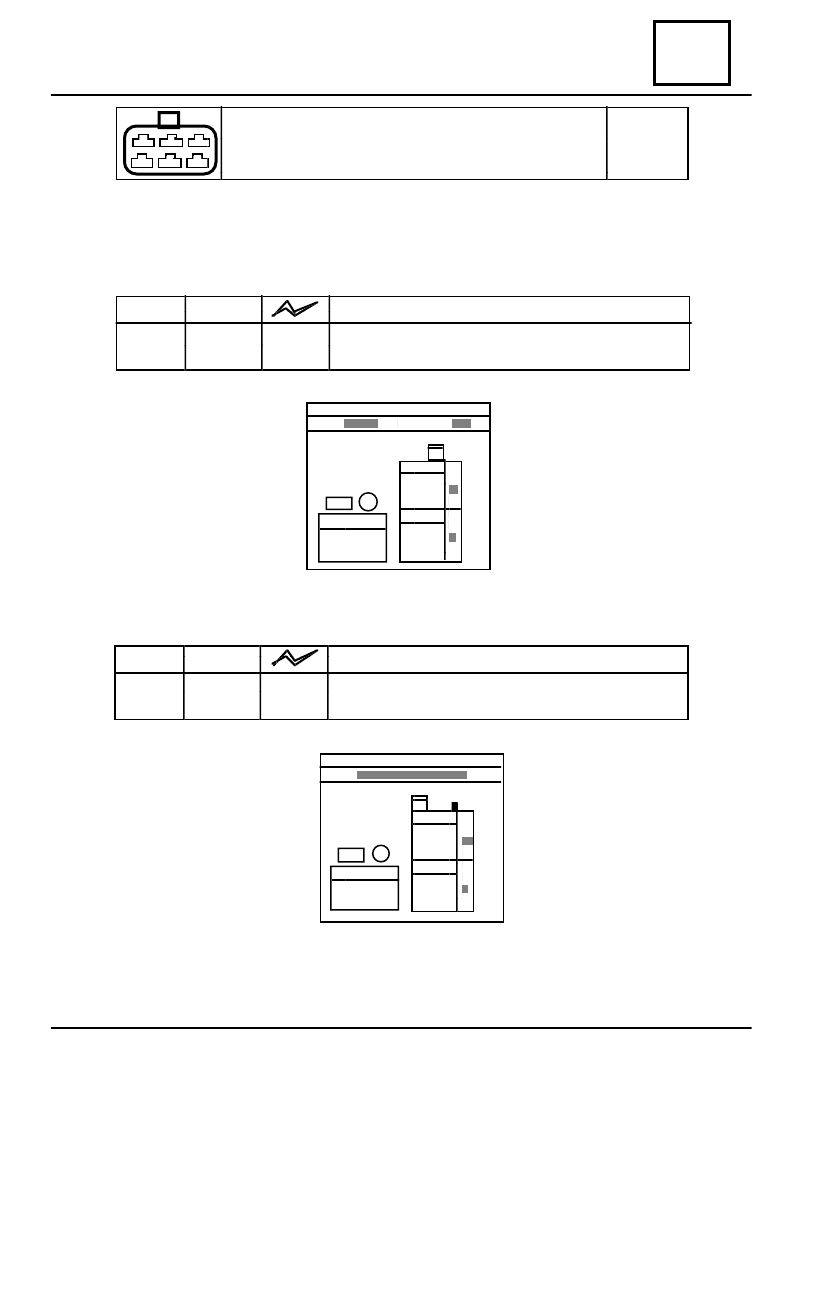

89B ELECTRIC DIAGRAMS 89B - 84 CONNECTORS AND CONNECTIONS WIRES FUNCTION RIGHT FRONT DOOR / REAR WIRING CONNECTION REAR WIRING CONNECTION RIGHT FRONT DOOR WIRING CONNECTION CONNECTIONS B41 01 A1 0,35 34E SIGNAL + RIGHT FRONT SPEAKER (RADIO) A2 0,5 20D CONTROL + DOORS ELECTRIC LOCKING > UCE DECODER B2 0,5 20C CONTROL + DOORS ELECTRIC UNLOCKING > UCE DECODER B3 0,35 34F SIGNAL - RIGHT FRONT SPEAKER (RADIO) Position Sectioning Destination Position Sectioning Destination A1 0,35 34E SIGNAL + RIGHT FRONT SPEAKER A2 0,5 20D CONTROL + DOORS ELECTRIC LOCKING > ACTUATORS B2 0,5 20C CONTROL + DOORS ELECTRIC UNLOCKING > ACTUATORS B3 0,35 34F SIGNAL - RIGHT FRONT SPEAKER 2DED1 BA
