Dacia SuperNova (engine E7J). Service manual - part 163

89A

ELECTRICAL DIAGRAMS

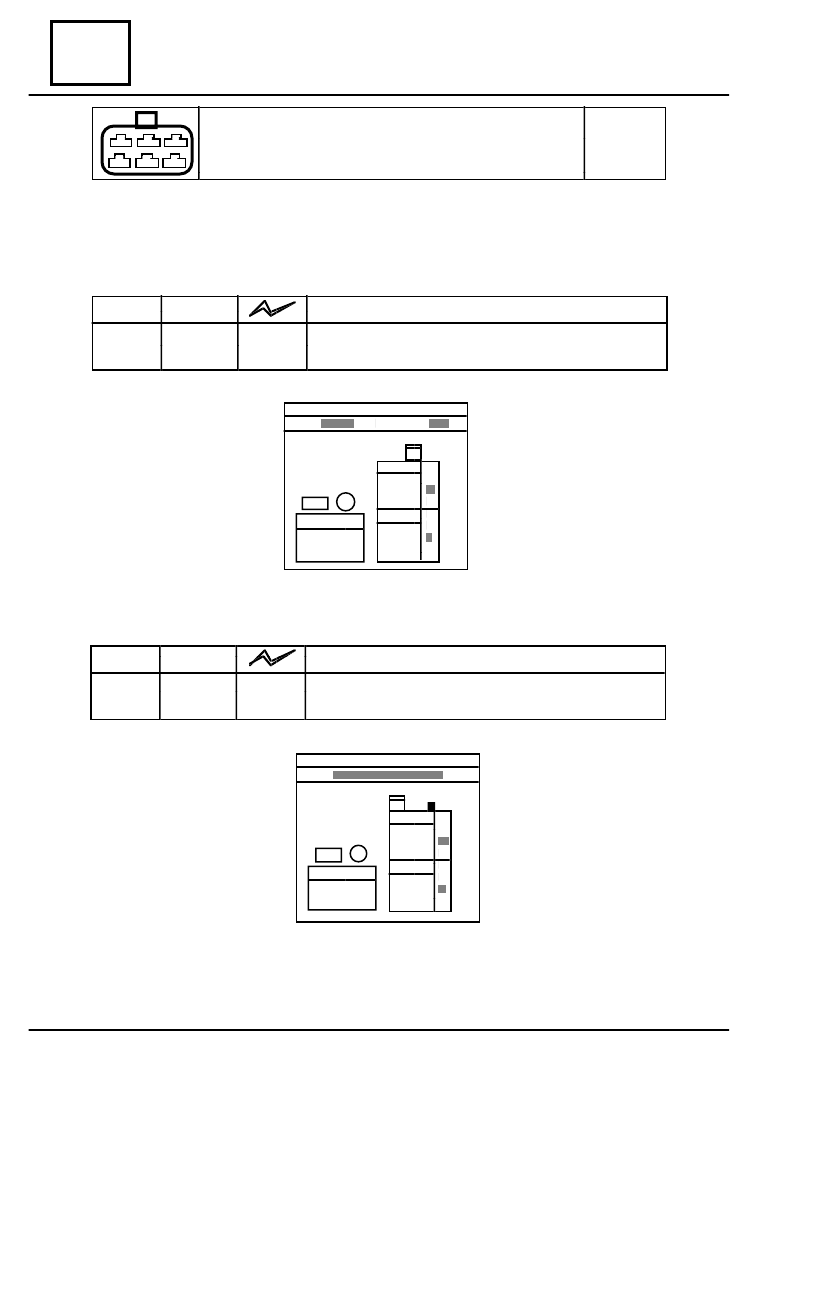

89A - 100

RIGHT REAR  DOOR / REAR WIRING  CONNECTION

  REAR WIRING CONNECTION

RIGHT REAR DOOR WIRING CONNECTION

CONNECTIONS

B41

01

Position Sectioning

Destination

1

0,5

20D

CONTROL + DOORS ELECTRIC LOCKING > UCE DECODER

2

0,5

20C

CONTROL + DOORS ELECTRIC UNLOCKING > UCE DECODER

Position Sectioning

Destination

1

0,5

20D

CONTROL + DOORS ELECTRIC LOCKING > ACTUATORS

2

0,5

20C

CONTROL +  DOORS ELECTRIC UNLOCKING > ACTUATORS

  R 156

       20D

     20C

X

X

  R 156

2 0 D

X

20C

X

CONNECTORS AND CONNECTIONS WIRES FUNCTION

89A

ELECTRICAL DIAGRAMS

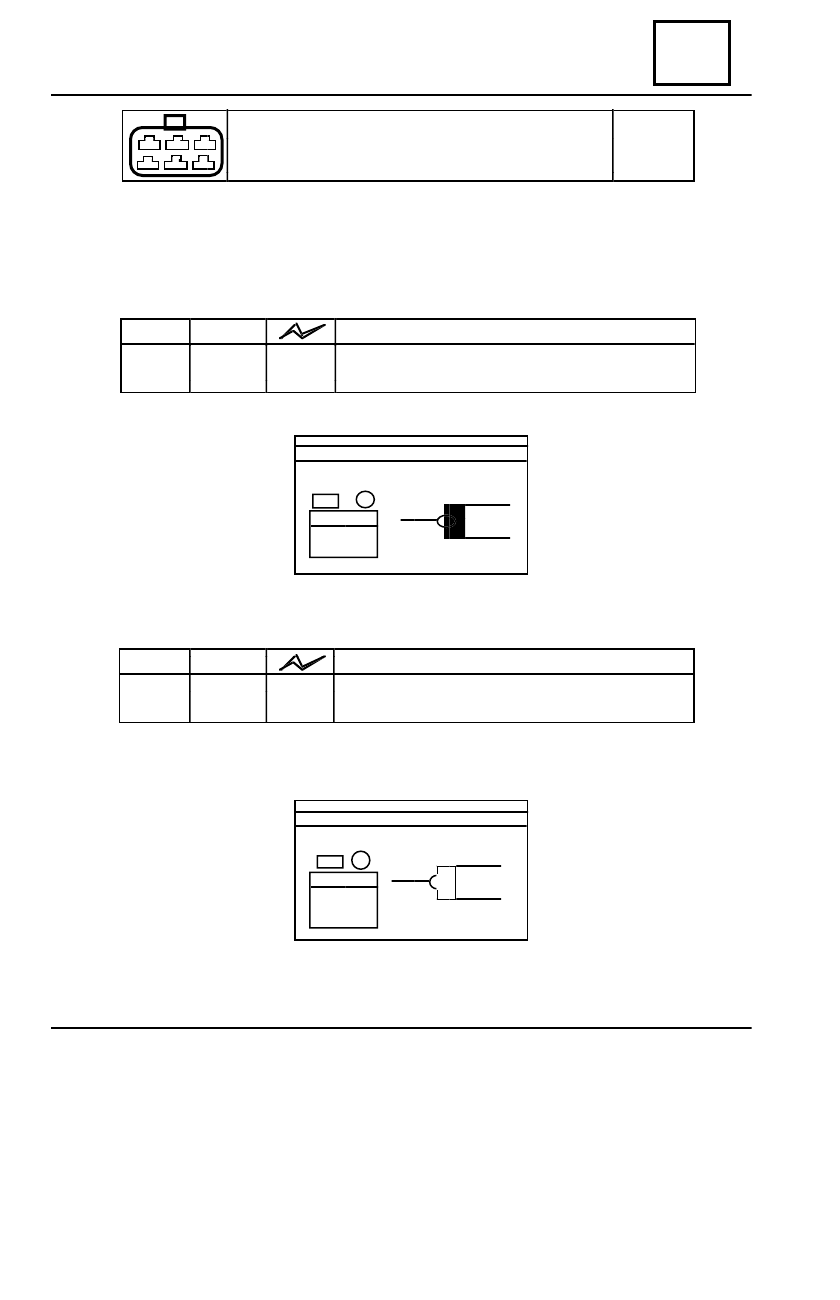

89A - 101

CONNECTIONS

B41

01

BRAKE PADS WEAR /  FRONT WIRING CONNECTION

FRONT WIRING  CONNECTION

BRAKE PADS WEAR WIRING CONNECTION

Position Sectioning

Destination

 0,35

H12

BRAKE PADS WEAR INDICATOR – CONTROL > RIGHT PAD

 0,35

H12

BRAKE PADS WEAR INDICATOR –  CONTROL  >  LEFT PAD

Position Sectioning

Destination

 1

  0,35

H12

BRAKE PADS WEAR INDICATOR - CONTROL

BA

BA

R 89

R 89

X

   H12

X

X

   H12

CONNECTORS AND CONNECTIONS WIRES FUNCTION

89A

ELECTRICAL DIAGRAMS

89A - 102

(until 01.06.2001)

     LINK                                                      WIRE FUNCTIONS
    CODES

A

  SUPPLY +  AFTER  CONTACT

AP10

  + AFTER PROTECTED CONTACT>OUTLET FUSE  F01

AP11

 + AFTER PROTECTED CONTACT REVERSE DRIVING LIGHTS

AP15

 + AFTER PROTECTED CONTACT > OUTLET FUSE F03

AP29

 + AFTER PROTECTED CONTACT > OUTLET FUSE F03 ENGINE RUNNING

B

 + BATTERY

BCP3

  + PROTECTED BATTERY, CEILING LAMPS

BP11

 + PROTECTED BATTERY > COCKPIT 1

BP17

 + PROTECTED BATTERY> OUTLET FUSE F01

BP2

  + PROTECTED BATTERY> WINDSCREEN WIPER STOPPING IN A FIXED POSITION

BP3

 + PROTECTED BATTERY> OUTLET FUSE F15

BP37

 + PROTECTED BATTERY> OUTLET FUSE F04

BP7

 + PROTECTED BATTERY FUSE 1 MOTOR FAN

BP76

 + PROTECTED BATTERY > LIGHTING CONTROL

BPR1

 +  PROTECTED BATTERY > OUTLET FUSE F17> RELAY

C

 + MEETING LIGHTS(LOW BEAM)

CPD

 + MEETING LIGHTS RIGHT PROTECTED

CPG

 + MEETING LIGHTS LEFT PROTECTED

D



+  STARTER CONTROL

H1

 CONTROL- HANDBRAKE INDICATOR, BRAKING CIRCUIT ICP

H12

 CONTROL-BRAKE PADS WEAR INDICATOR

H17

 INJECTION CODED SIGNAL>ANTI-STARTING

H66P

  CONTROL+ REVERSE DRIVING LIGHTS

H7

 RPM   METER SIGNAL

H K

  DIAGNOSTIC SIGNAL LINE K

HL

 DIAGNOSTIC SIGNAL LINE L

L



+  PARKING LIGHTS

LPD

 + PARKING LIGHTS RIGHT PROTECTED

LPG

 + PARKING LIGHTS LEFT PROTECTED

M

 ELECTRIC MASS

ML

  BATTERY ELECTRIC MASS

N



ELECTRONIC MASS

NF

 MASS: WATER TEMPERATURE SENSOR, AIR, POTENTIOMETER

R



+  ROAD LIGHTS( HIGH BEAM)

RPD

 + ROAD LIGHTS RIGHT PROTECTED

RPG

 +  ROAD LIGHTS LEFT PROTECTED

S



+  ACCESORIES

SP3

 + PROTECTED ACCESSORIES > CLIMATE CONTROL BLOWER

TB1

  DETONATION SENSOR SCREENING

2JD

 + ALTERNATOR EXCITATION

3AC

 CONTROL- FUEL PUMP RELAY

3AJ

 SIGNAL+ VALVE POSITION POTENTIOMETER

3AQ

 SIGNAL+ VALVE POTENTIOMETER

3B

 SIGNAL+ AIR TEMPERATURE SENSOR

3BB

 CANISTER PURGING VALVE CONTROL

3BG

 ENGINE RPM SIGNAL > RPM SENSOR

3BL

 SIGNAL -  RPM ENGINE > RPM  SENSOR

3BU

 CONTROL 1 IDLING REGULATOR

3BV

 CONTROL 2 IDLING REGULATOR

3BW

 CONTROL 3 IDLING REGULATOR

3BX

 CONTROL 4 IDLING REGULATOR

3C

 SIGNAL + WATER TEMPERATURE SENSOR

WIRE FUNCTIONS  EXPLANATION

89A

ELECTRICAL DIAGRAMS

89A - 103

3CR

 CONTROL- INJECTOR 1

3CS

 CONTROL- INJECTOR 2

3CT

 CONTROL- INJECTOR 3

3CU

 CONTROL- INJECTOR 4

3CV

 CONTROL- IGNITION COIL  CYLINDERS   1-4

3CW

 CONTROL- IGNITION COIL  CYLINDERS   2-3

3D

 ATMOSPHERIC PRESSURE SENSOR> SUPPLY  +

3DQ

 - DETONATION SENSOR

3F

 ATMOSPHERIC PRESSURE SENSOR SIGNAL

3FH

 CONTROL-INJECTION FAILURE INDICATOR

3FN

 RPM SENSOR SIGNAL

3GF

 CONTROL- UPSTREAM OXYGEN SENSOR HEATING

3GH

 MASS UPSTREAM OXYGEN SENSOR

3GK

  SIGNAL UPSTREAM OXYGEN SENSOR

3GN

 ATMOSPHERIC PRESSURE SENSOR MASS

3GT

 ACTUATORS RELAY MASS

3JK

  - WATER TEMPERATURE

3JL

 - VALVE POTENTIOMETER

3JN

 CONTROL - STEP 1 MOTOR FAN RELAY

3JP

 CONTROL- STEP 2 MOTOR FAN RELAY

3JQ

 - AIR TEMPERATURE SENSOR

3NA

 + IGNITION COIL, CHOCK SENSOR> PETROL PUMP RELAY

3NA1

 + PETROL PUMP

3NR

  + INJECTORS> ACTUATORS RELAY OUTPUT

3S

 SIGNAL + DETONATION SENSOR

8A

 + FOG HEADLAMPS RELAY

8B

 + FOG HEADLAMPS > RELAY

8DP

 + PROTECTED FOG HEADLAMPS

9A

 + REAR FOG LAMPS RELAY CONTROL

9B

 CONTROL + REAR FOG LAMPS

9C

 CONTROL + REAR FOG LAMPS INDICATOR

9DP

 + PROTECTED REAR FOG LAMPS

9M

 SHUNT> FOG  LAMPS SWITCH

11A

 CONTROL + ROAD LIGHTS

13A

 CONTROL - CEILING LAMPS> DOORS CONTACTS

13C

 CONTROL> CEILING LAMPS

14A

 CONTROL + LOW SPEED WINDSCREEN WIPER

14B

 CONTROL + HIGH SPEED WINDSCREEN WIPER

14C

 CONTROL + WINDSCREEN WIPER FIX POINT STOPPING

14D

 CONTROL LOW SPEED WINDSCREEN WIPER TIMER

14E

 CONTROL + WINDSCREEN WIPER TIMER

14K

 CONTROL + WINDSCREEN WIPER LOW SPEED

14L

 CONTROL + WINDSCREEN WIPER HIGH SPEED

15A

 REAR WINDOW DEFROSTING INDICATOR CONTROL

15B

 CONTROL + REAR WINDOW DEFROSTING

15LP

  CONTROL + PROTECTED REAR WINDOW DEFROSTING

16A

 CONTROL + WINDSCREEN WASHING PUMP

20C

 CONTROL + DOORS ELECTRIC UNLOCKING

20D

 CONTROL + DOORS ELECTRIC LOCKING

20F

 RADIO-FREQUENCY RECEPTION SIGNAL

28A

 CONTROL - OIL PRESSURE INDICATOR

WIRE FUNCTIONS  EXPLANATION
