Рено Меган 2. Снятие и установка ЭБУ ксеноновых фар

Отключите аккумуляторную батарею.

Снимите фару.

Чтобы не поцарапать фару, положите ее на чистую ткань.

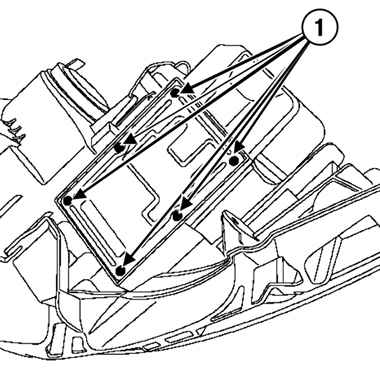

Рис. 7.24. Снятие узла «ЭБУ – блок высокого напряжения»: 1 – винты крепления

Снимите винты крепления узла «ЭБУ – блок высокого напряжения» (рис. 7.24).

Разъедините разъемы.

Установка

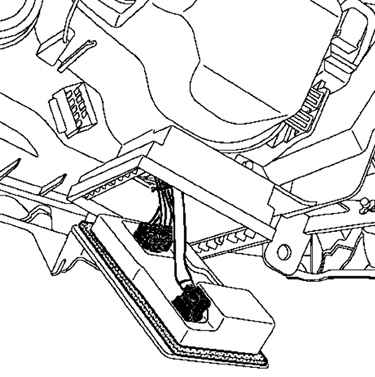

Рис. 7.25. Соединение разъемов ЭБУ ксеноновых ламп

Соедините разъемы (рис. 7.25).

ВНИМАНИЕ

Жгуты проводов высокого напряжения правой и левой фар различаются (разъем левой фары коричневого цвета, правой – синего цвета).

Обязательно замените прокладку при замене ЭБУ.

Затяните требуемым моментом 12 Н·м винты крепления узла «ЭБУ – блок высокого напряжения».

Установите фару.

Подключите аккумуляторную батарею.

Вмсете с прокладкой обязательно замените ЭБУ.

Выполните калибровку ЭБУ.

Отрегулируйте фары.
