Рено Меган 2. Проверка регулировки
Рено Меган 2. Проверка регулировки
|

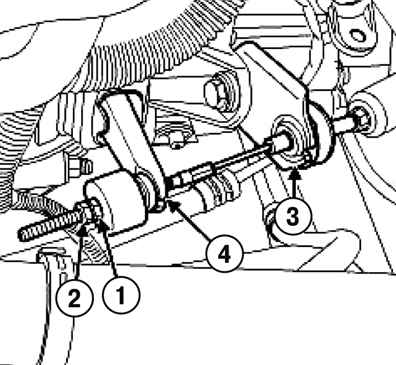

Рис. 3.2. Регулировка привода сцепления: 1 – регулировочная гайка; 2 – контргайка; 3 – стопор оболочки троса; 4 – вилка выключения сцепления
|
Штангенциркулем измерьте расстояние между стопором оболочки троса и концом вилки выключения сцепления (см.
рис. 3.2):
– при исходном положении педали сцепления;
– при педали сцепления, нажатой до упора.
|

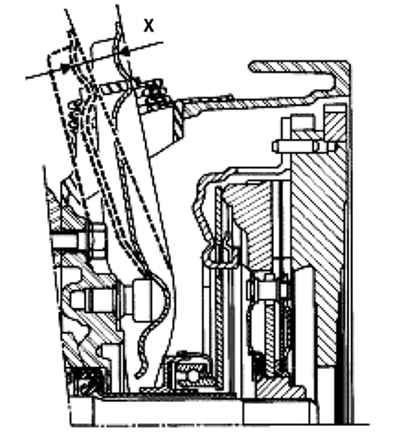

Рис. 3.3. Ход вилки выключения сцепления
|
Ход вилки выключения сцепления должен быть равен: (х)=29,5 мм ±0,5 мм (
рис. 3.3).
