Рено 19. Задние барабанные тормоза

Задние барабанные тормоза

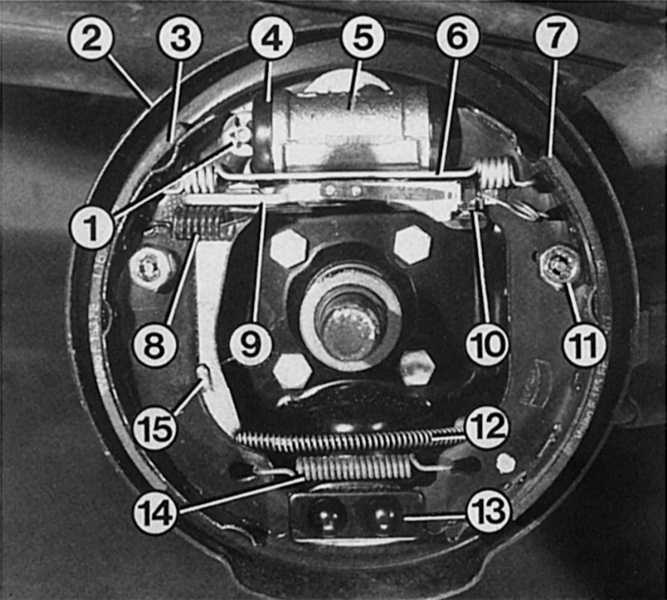

Элементы заднего тормозного барабана

1 — зажимная предохранительная шайба;
2 — щит тормозного механизма;
3 — пассивная тормозная колодка;
4 — пылезащитная манжета тормозного цилиндра колеса;
5 — тормозной цилиндр колеса;
6 — верхняя стяжная пружина;
7 — активная тормозная колодка;
8 — стяжная пружина распорки стояночного тормоза;

9 — распорка стояночного тормоза;
10 — регулировочная гайка;
11 — прижим тормозных колодок;
12 — тросик привода стояночного тормоза;
13 — опора тормозных колодок;
14 — нижняя стяжная пружина;
15 — рычаг ручного привода колодок с ограничителем.

Задние барабанные тормоза состоят из 2 полукруглых тормозных колодок, которые приводятся в действие колесным тормозным цилиндром (цилиндр с двумя поршнями). Тормозные колодки крепятся с противоположной от тормозного цилиндра стороны, на приклепанной к щиту тормозного механизма опоре. Такая конструкция барабанного тормозного механизма, с одним тормозным цилиндром, называется колесным тормозным механизмом с одним разжимным устройством на обе колодки (симплексный тормоз).

Барабанный тормозной механизм действует с определенным усилением. Это значит, что тормозная колодка притягивается вследствие вращения колеса к тормозному барабану. Вследствие этого требуются меньше усилий при нажатии на педаль тормоза. При движении автомобиля вперед передняя тормозная колодка действует с усилением. Она называется набегающей, или первичной, тормозной колодкой в противоположность к задней, нисходящей и, соответственно, вторичной тормозной колодке.
