FAMILIARISATION

  Sunroof (Saloon)

 This  roof  improves  the  ventilation  and
light in the passenger compartment.

     70

     68

     103

     102

  Tyre under-inflation detection

 This equipment checks the pressure of
the tyres while driving and warns you if
a malfunction occurs.

  Rear screen (SW)

 This rear screen provides remarkable
accessibility  and  makes  the  loading
of  objects  easier  without  opening  the
boot.

  Visual and audible front and
rear parking assistance

 This equipment warns you if an obsta-
cle is detected in front of or behind the
vehicle in forward or reverse gear.

FAMILIARISATION

  Remote control key

  A.   Unfolding/folding the key.
  B.   Unlocking the vehicle


(brief press).

  C.   Unlocking  and  partial  opening  of  the

boot (saloon) or of the rear screen (SW)



(long press).

  Also...
  D.   Normal locking


(a single press)



or



deadlocking of the vehicle



(two presses in succession).

  Fuel tank

   1.

   Opening of the fuel fi ller fl ap.

  2.   Opening  and  hooking  of  the  fuel

tank cap.

 Tank capacity: approximately 67 litres.

   A.   Interior control.
  B.   Exterior control.

     61

     72

     106

  Bonnet

FAMILIARISATION

      Press the button and raise the boot lid.

     68

     68

 With the rear screen closed, to open the
 boot ,  pull  the  handle   A   then  raise  the
tailgate.

  Boot (SW)

  Rear screen (SW)

  Panoramic roof (SW)

     71

   1.   Opening of the shutter.
  2.   Closing of the shutter.

  Boot (Saloon)

 With  the  tailgate  closed,  to  open  the
 rear  screen ,  pull  the  handle   B   then
raise the rear screen.

  The  tailgate  and  the  rear
screen  cannot  both  be  open
at the same time.

FAMILIARISATION

  Automatic air conditioning

 This  automatic  air  conditioning  system

guarantees  comfort  and  a  suffi cient

circulation of air in the passenger com-
partment.

  4 or 6 speed automatic gearbox

 This  equipment  permits  driving  in  auto-
adaptive  mode  enhanced  by  a  selection
suited to the dynamic driving conditions.

  Audio and communication
systems

 This  equipment  benefi ts  from  the  lat-

est  technology:  MP3  compatible  audio
equipment,  Bluetooth  hands-free  tel-
ephone,  colour  display,  audio  system,
auxiliary sockets.

  Cruise control/speed limiter

 The cruise control system automatically
maintains the speed of the vehicle at the
value programmed by the driver, without
any action on the accelerator pedal.
 The  speed  limiter  system  prevents  the
vehicle from exceeding the programmed
speed.

     36

     137

     98

  INTERIOR

     95

FAMILIARISATION

  INSTRUMENTS AND CONTROLS

   1.   Audio equipment steering wheel

stalk.

  2.   Steering lock and ignition.

  3.   Steering wheel height and depth

adjustment.

  4.   Cruise control/speed limiter stalk.

  5.   Lights/Direction indicator stalk.

  6.   Air conditioned glove box.



Fuse box.

  7.   Bonnet release.

  8.   Passenger-operated electric

window control.

  9.   Speakers (tweeters).

  10.  Air diffuser vent grille.

  11.  Instrument panel.

  12.  Wiper/Wash-wipe/Trip computer

stalk.

  13.  Headlamp height adjustment.

  14.  Storage compartment (driver’s side).

FAMILIARISATION

  INSTRUMENTS AND CONTROLS

   1.   Multifunction display.

  2.   Audio and telematics system.

  3.   Automatic air conditioning controls.

  4.   Deactivation of the audible parking

assistance.



Central locking from the inside.



Alarm control.



Hazard warning lights.



SPORT suspension control.



Deactivation of the ESP system.



Child lock.

  5.   Ashtray/Front lighter (100 W max).

  6.   Gear lever.

  7.   Handbrake.

  8.   Retractable cup/can holder.

  9.   Armrest with storage compartment

and USB socket.

  10.  12 volt accessories socket (100 W max).

  11.  Rear ashtray.

     139

     213

  PC Com

  PC Nav

     184

  PC Sound

FAMILIARISATION

     50

  Forwards-backwards

  Height and angle of the driver’s seat
cushion

  Seat back angle

  Front seat adjustments

FAMILIARISATION

   1.   Orientation du rétroviseur.

  Manual

 When  stationary,  unlock  the  steering
wheel  by  pushing  the  control  forwards
then lock by pulling the control fully.

     48

     48

  Exterior mirror adjustment

  A.  Selection of the mirror.
  B.  Adjustment of the position of the mirror.

  Also...
 To guarantee optimum visibility
during  your  manoeuvres,  the
mirror  lightens  automatically
when reverse gear is engaged.

  Steering wheel adjustment

  Automatic day/night interior
mirror adjustment

     49

  Also...
  C.  Folding/Unfolding.

FAMILIARISATION

  Front seat belt

   1.   Fastening.
  2.   Height adjustment.

   1.    Stop  position.
  2.    Ignition  position.
  3.    Starting  position.

     67

  Electric window controls

  1.  Driver’s electric window switch.
  2.  Passenger electric window switch.
  3.  Rear right electric window switch.
  4.  Rear left electric window switch.

  Ignition switch

     88

  Also...
  5.   Deactivation  of  the  electric

window  switches  located  in
the rear (child safety).

  A  heavy  object  (key  fob...),  at-
tached  to  the  key  and  weighing
down  on  its  shaft  in  the  ignition
switch, could cause a malfunction.

FAMILIARISATION

  Lights

  Ring B

  Windscreen wipers with intermittent wipe

  2   Fast wipe.
  1   Normal wipe.
  I

Intermittent wipe.

  0   Park.
      Single wipe.

  Wipers

  Rear wiper (SW)

 Front fog lamps (one press).

 Rear fog lamps (two presses).

 Park.

 Intermittent wipe.

 Wash-wipe.

     74

     77

     78

  Automatic windscreen wipers

  2   Fast wipe.
  1   Normal wipe.
  AUTO  Automatic wipe.
  0   Park.
       Single wipe.

  Ring A

 Lights off

 Automatic  switching  on  of  the
lights.

 Side lights

 Dipped/Main beam headlamps

  Windscreen wipers with intermittent
and automatic wipe

  2   Fast wipe.
  1   Normal wipe.
  I

Intermittent wipe.

  0   Park.

     77

 Automatic  wipe  then  single
wipe.

FAMILIARISATION

  Automatic air conditioning (monozone)

   1.   Automatic programme (comfort).
  2.   Temperature adjustment.
  3.

   Air fl ow adjustment.

     36

  Automatic air conditioning (dual zone)

   1.   Driver and passenger automatic programme (comfort).
  2.   Driver’s side temperature adjustment.


Passenger’s side temperature adjustment.

  3.

   Air fl ow adjustment.

     40

Ventilation off.

  4.   Air distribution adjustment.
  5.   Front visibility control.
  6.   Rear screen demisting.
  7.   Intake of exterior air.


Recirculation of interior air.

Ventilation off.

  4.   Driver’s air distribution adjustment.
  5.   Passenger’s air distribution adjustment.
  6.   Front visibility control.
  7.   Rear screen demisting.
  8.   Intake of exterior air.
Recirculation of interior air.

FAMILIARISATION

  Instrument panel

   A.   When  the  ignition  is  on,  the  fuel

gauge needle should rise.

  B.   When the engine is running, its as-

sociated  low  level  warning  light
should switch off.

  C.   When the ignition is on, the oil level

indicator  should  display   "OIL  OK"
for a few seconds.

 If  the  levels  are  not  correct,  top  up  the
level which is low.

 Lighting  of  the  indicator  light  indicates
the status of the corresponding function.

 When the ignition is on, the orange and
red warning lights come on.
 When  the  engine  is  running,  these
warning lights should switch off.
 If any warning light remains on, refer to
the page concerned.

     18

     20

    104

   A.   Audible front/rear parking

assistance off.

  B.   Central locking.

  C.   Interior protection alarm off.

  D.   Hazard warning lights.

  E.   Selection  of  the  electroni-

cally controlled suspension.

  F.   Electronic  stability  pro-

gramme ESP off.

    62

    65

  86

  97

    86

  Warning lights

  Controls bar

FAMILIARISATION

   1.   Insertion of the key.
  2.   Selection of the  "OFF"  position
  3.   Removal  of  the  key  keeping  the

switch in this position.

 This  prevents  opening  of  the  two  rear
doors from the inside.
 With the ignition on, press the button.
 A  message  appears  on  the  multifunc-
tion display.
 You are advised to check that the child
lock  is  activated  each  time  you  switch
on the ignition.

 When the  ignition is switched on , if a front
occupant  has  not  fastened  his  seat  belt
and if the vehicle speed is  below 12 mph
(20 km/h) , you are warned by the  seat belt
warning light  which comes on.
 The  warning  light  switches  off  when  the
seat belt(s) concerned is(are) fastened.
 If  the  vehicle  speed  is   above  12  mph
(20 km/h) , you are warned by the  seat belt
warning  light

   which  fl ashes,  an  audible

signal and a message on the multifunction
display locating the seat belt(s) left unfas-
tened.

  Detection of fastening of the
front seat belts

     91

     88

     64

  Front passenger air bag

  Electric child lock

FAMILIARISATION

 This  enables  the  vehicle  to  maintain
a  constant  speed  programmed  by  the
driver.
   1.   Cruise control mode Selection/Off.
  2.   Decrease of the programmed value.
  3.   Increase of the programmed value.
  4.   Cruise control On/Off.
 In  order  to  be  programmed  or  activat-
ed,  the  vehicle  speed  must  be  above
25 mph  (40  km/h),  with  at  least  fourth
gear engaged on the manual gearbox.

 The cruise control or speed limiter mode
appears  on  the  instrument  panel  when
it is selected.

 This prevents the vehicle from exceed-
ing the speed programmed by the driver
(minimum speed 20 mph (30 km/h)).
   1.   Speed limiter mode Selection/Off.
  2.   Decrease of the programmed value.
  3.   Increase of the programmed value.
  4.   Speed limiter On/Off.
 The settings must be adjusted with the
engine running.

  Speed limiter

  Cruise control

     98

     100

  Cruise control

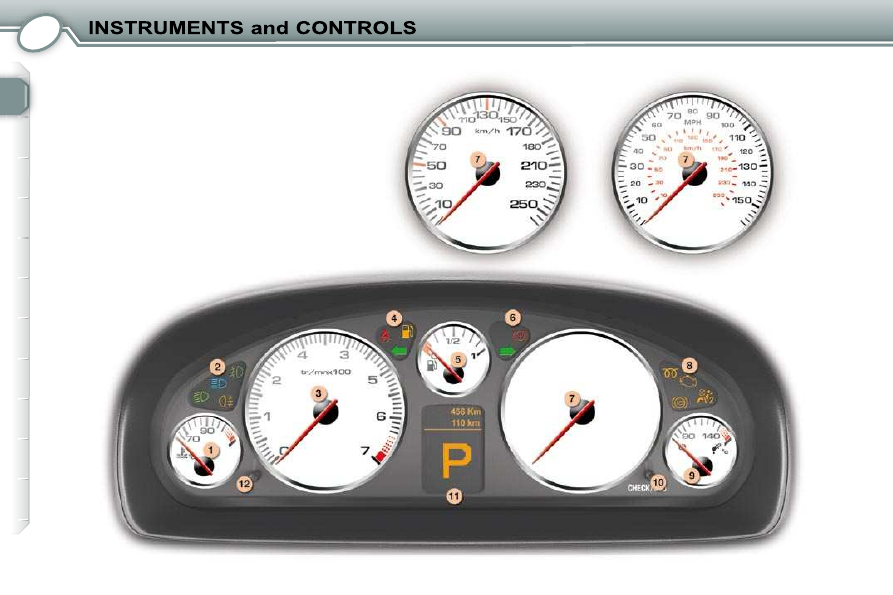

  Instrument panel display

  Speed limiter

1

18

1

19

   1.   Coolant temperature gauge.

  2.   Lighting on indicators:


dipped beam headlamps.



main beam headlamps.



front foglamps.



rear foglamps.

  3.   Rev counter dial.

  4.   Warning lamps:



seat belts not fastened in
the front.



fuel level.



left direction indicator.

  5.   Fuel level gauge.

 PETROL-DIESEL MANUAL AND AUTOMATIC
GEARBOX INSTRUMENT PANELS

  10.  CHECK and trip recorder zero

reset and service display button.

  11.  Instrument panel screen:


Total distance recorder.



Trip recorder.



Automatic gearbox lever position
indicator.



Cruise control/speed limiter
reference value.



Service indicator.



Navigation instructions



CHECK (vehicle autotest).



Trip computer information
displays.



Warning and status displays.

  12.  Instrument panel lighting rheostat.

  6.   Warning lamps:


parking brake applied or brake

fl uid level or electronic brake force

distribution fault.



right direction indicator.

  7.   Speedometer.

  8.   Warning lamps:



emission control system.



anti-lock braking system (ABS).



passenger's airbag deactivated.



pre-heat (Diesel engine starting).

  9.   Engine oil temperature gauge.
