Пежо 405. Регулировка ручного тормоза

12.17. Регулировка ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

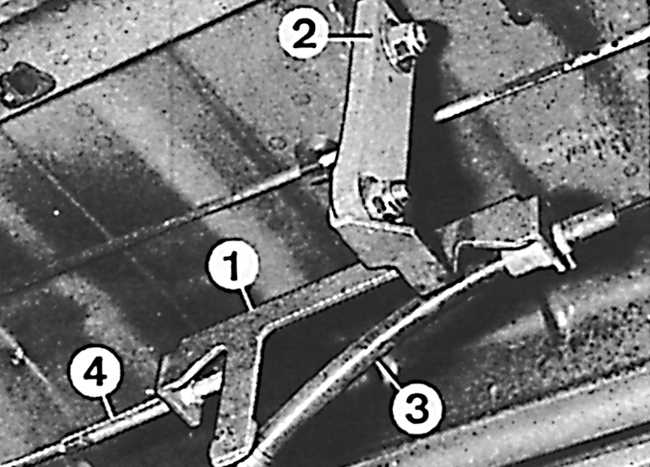

Крепление соединителя тросов ручного тормоза

12.17 Регулировка ручного тормоза Peugeot 405

1 – соединитель тросов,

2 – держатель,

3 – передний трос,

4 – задний трос

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки правильности регулировки ручного тормоза затянуть рычаг ручного тормоза до упора и посчитать количество щелчков, которое должно составлять 6–8.

2. Если количество щелчков отличается от указанного, необходимо произвести регулировку следующим образом.

3. Запустить двигатель и полностью отпустить ручной тормоз.

4. Нажать несколько раз педаль тормоза, затем остановить двигатель.

5. Поднять заднюю часть автомобиля и зафиксировать на подставках.

6. Затянуть ручной тормоз на 6–8 щелчков, и проверить, что оба задних колеса заторможены.

7. Если колеса не заторможены, отрегулировать механизм.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели с задними барабанными тормозами
1. Для доступа к регулятору ручного тормоза отвинтить гайки и болты и снять тепловой экран.
2. Ослабить контргайку на механизме регулятора ручного тормоза и повернуть гайку регулятора до тех пор, пока тормозные колодки не начнут затормаживать тормозной барабан.
3. Затянуть ручной тормоз на 6–8 щелчков, и проверить, что оба задних колеса заторможены.
4. Если колеса не заторможены, повторно отрегулировать, вращая гайку регулятора.
5. После окончания регулировки, затянуть контргайку регулятора, установить тепловой экран и опустить автомобиль.
6. Проверить, что контрольная лампа включения ручного тормоза загорается после затягивания ручки ручного тормоза на один щелчок.
Модели с задними дисковыми тормозами
7. Для доступа к регулятору ручного тормоза отвинтить гайки и болты и снять тепловой экран, затем опустить заднюю часть автомобиля на землю.
8. Заблокировать передние колеса, и проверить, что ручной тормоз освобожден.

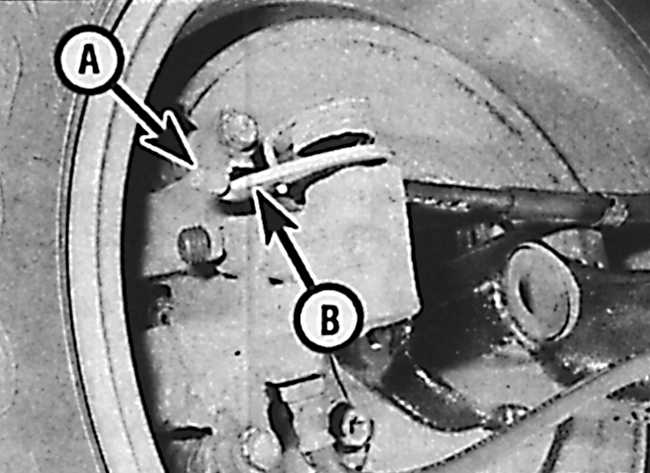

	9. Ослабить контргайку на механизме регулятора ручного тормоза и повернуть гайку регулятора до получения зазора, равного 2,0 мм, между концом троса ручного тормоза (А) и рычагом управления ручным тормозом на задних суппортах (В).
10. Перемещая вручную рычаги на суппортах, проверить, что рычаги возвращаются полностью в исходное положение при отпускании ручного тормоза.
11. Переместить гайку регулятора так, чтобы расстояние между задней частью гайки регулятора и резьбовым концом втулки регулятора составляло 15,0 мм.
12. Затянуть ручной тормоз на 6–8 щелчков и проверить, что оба задних колеса заторможены.
13. Если колеса не заторможены, повторно отрегулировать, вращая гайку регулятора.
14. После окончания регулировки затянуть контргайку регулятора, установить тепловой экран и опустить автомобиль.
15. Проверить, что контрольная лампа включения ручного тормоза загорается после затягивания ручки ручного тормоза на один щелчок.
