Пежо 405. Ступицы задних колес



Пежо 405. Ступицы задних колес

11.2.8. Ступицы задних колес

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднять автомобиль и снять колесо на соответствующей стороне.
2. Снять тормозной барабан или тормозной диск.
3. При наличии, снять датчик ABS.

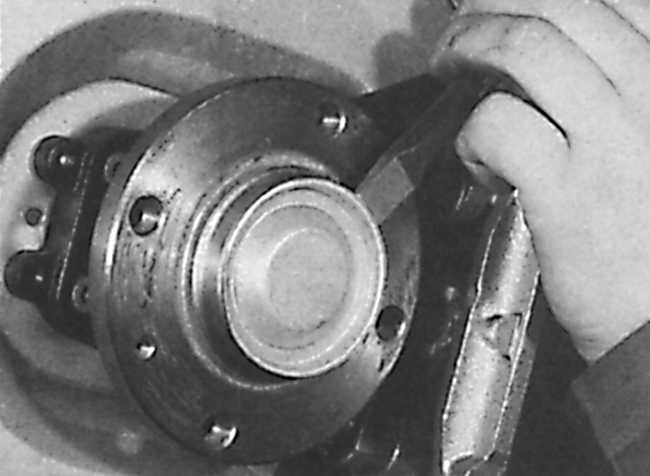

11.2.8 Ступицы задних колес Peugeot 405 4. С помощью рычага снять защитный колпачок центральной части ступицы заднего колеса.

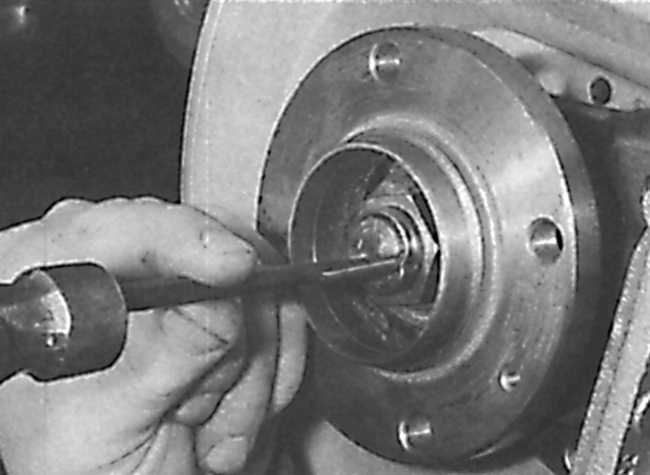

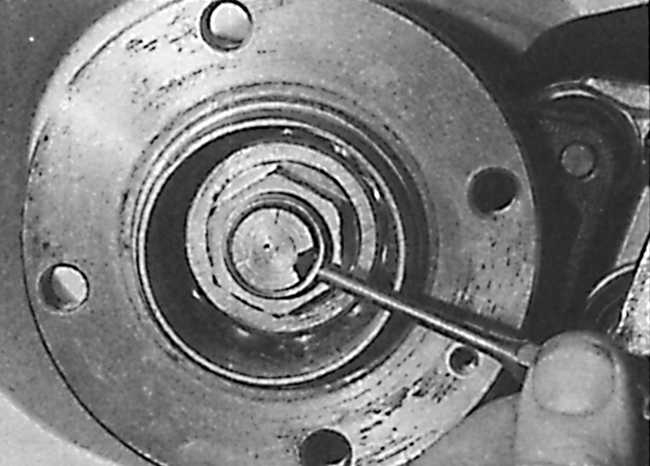

11.2.8 Ступицы задних колес Peugeot 405 5. Используя молоток и пробойник, отогнуть фиксирующий буртик на гайке крепления ступицы заднего колеса.
6. Отвинтить гайку ступицы и снять осевое кольцо.

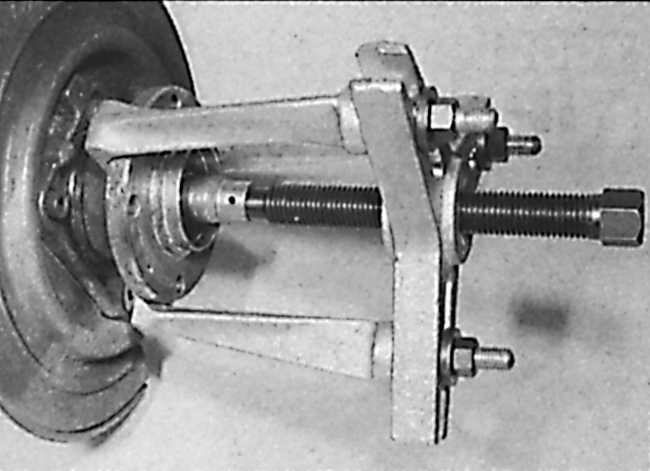

11.2.8 Ступицы задних колес Peugeot 405 7. При помощи съемника снять с цапфы ступицу, внутренний подшипник и уплотнительное кольцо.
11.2.8 Ступицы задних колес Peugeot 405
11.2.8 Ступицы задних колес Peugeot 405

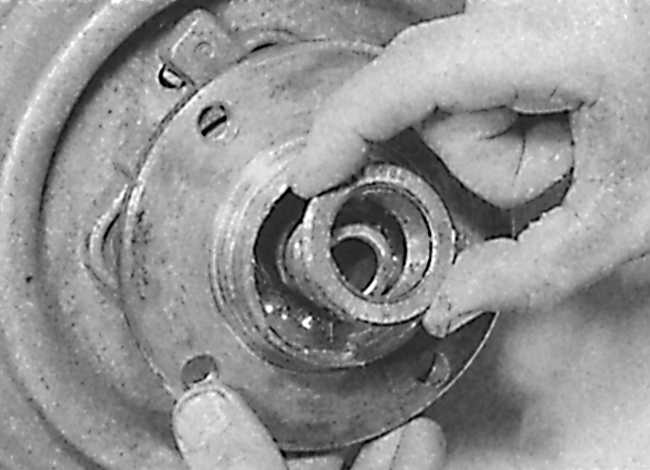

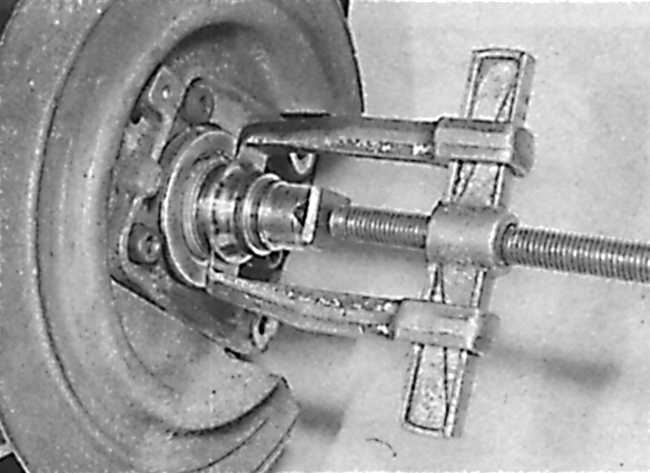

8. Снять внутренний подшипник (рисунок слева) и уплотнительное кольцо (рисунок справа).
9. Снять опорную чашку.
10. Ступица не ремонтируется.

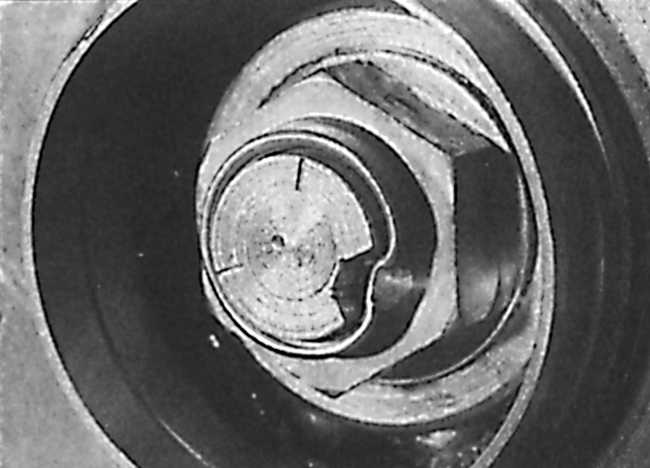

Буртик гайки, вдавленный в паз цапфы

11.2.8 Ступицы задних колес Peugeot 405

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смазать цапфу средством, облегчающим установку элементов.
2. Используя приспособление 8.0530 D, установить новую опорную чашку для уплотнительного кольца.

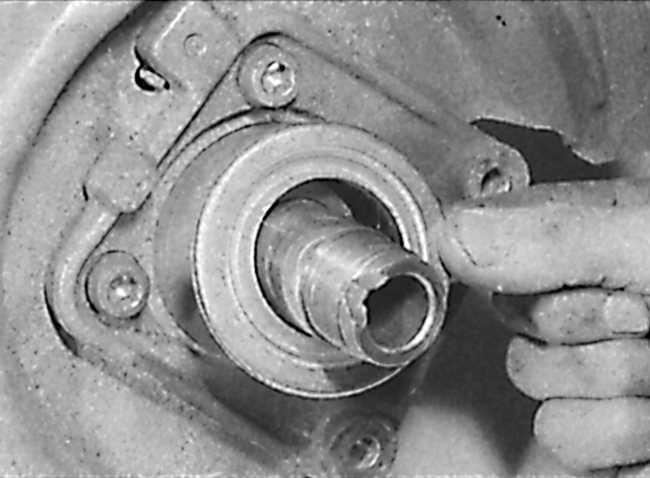

3. Разместить на цапфе внутренний корпус ступицы. Вдавить его при помощи гайки (новой).
4. Установить одну, а затем две дистанционные прокладки (0530 Е) за гайкой для проталкивания корпуса на цапфу.
11.2.8 Ступицы задних колес Peugeot 405
11.2.8 Ступицы задних колес Peugeot 405

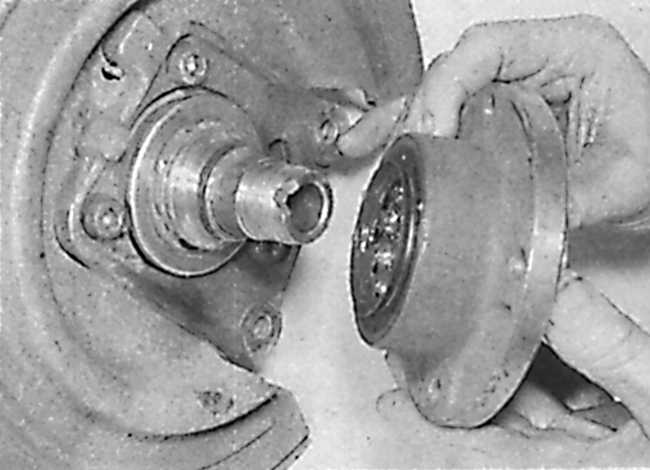

5. Разместить ступицу на цапфе (рисунок слева) и вдавить ее при помощи соответствующей оправки (рисунок справа).
11.2.8 Ступицы задних колес Peugeot 405

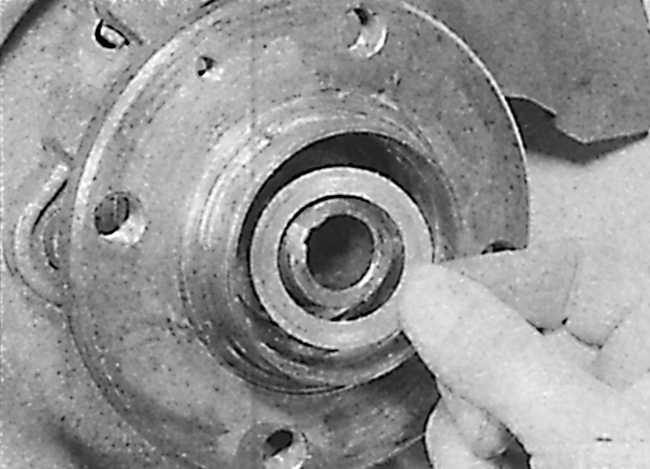

6. Когда это будет возможно, установить осевое кольцо и навинтить гайку ступицы.
11.2.8 Ступицы задних колес Peugeot 405
7. Затянуть гайку необходимым моментом и зафиксировать ее от отвинчивания.
8. Установить колпак ступицы, тормозной барабан и колесо.
9. Опустить автомобиль.
