Пежо 405. Теплообменник коробки передач

8.2.11. Теплообменник коробки передач

ОБЩИЕ СВЕДЕНИЯ

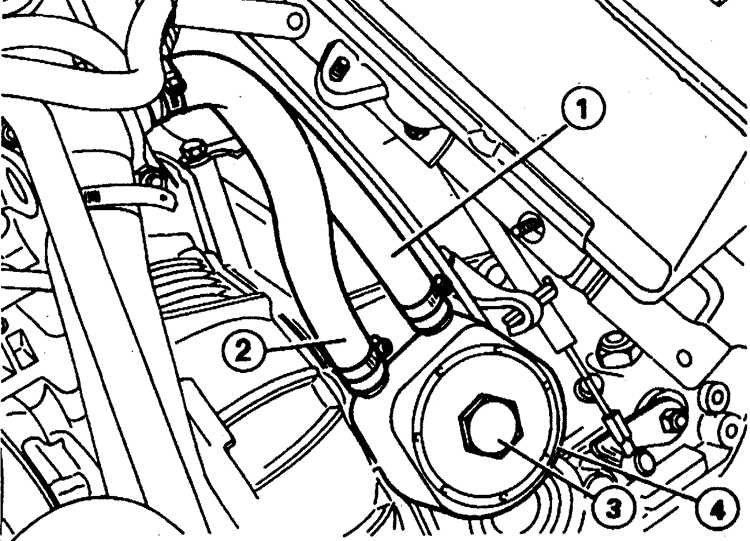

Теплообменник коробки передач

1 – шланг охлаждающей жидкости,

2 – шланг охлаждающей жидкости,

3 – болт крепления теплообменника,

4 – теплообменник

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Теплообменник установлен на верхней части картера коробки передач. Для доступа к теплообменнику, снять трубки подачи воздуха в двигатель.

2. Используя зажим, пережать оба шланга подачи охлаждающей жидкости к теплообменнику, для того чтобы уменьшить потерю охлаждающей жидкости.

3. Ослабить хомуты, и отсоединить оба шланга охлаждающей жидкости от теплообменника.

4. Отвинтить центральный болт крепления теплообменника, и снять теплообменник с коробки передач. Снять с теплообменника два уплотнительных кольца.

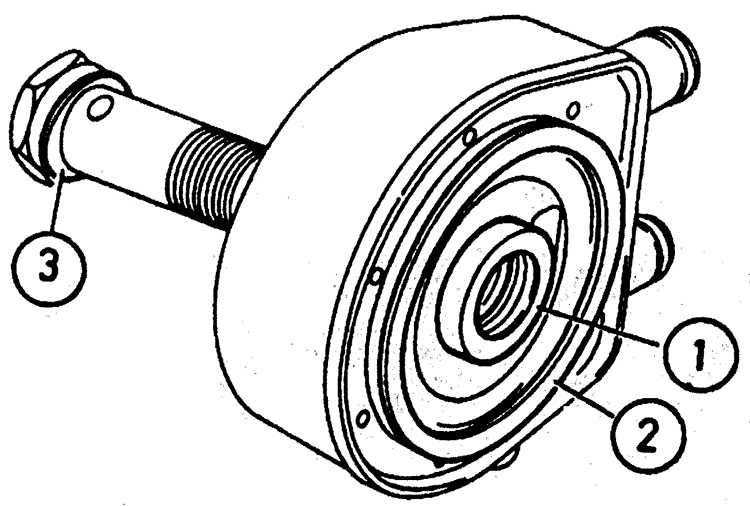

Уплотнительные кольца теплообменника

1 – внутреннее уплотнительное кольцо,

2 – внешнее уплотнительное кольцо,

3 – уплотнительное кольцо центрального болта

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Смазать чистой трансмиссионной жидкостью новые уплотнительные кольца и установить их на основании теплообменника. Дальнейшая установка производится в последовательности обратной снятию, после чего необходимо долить охлаждающую жидкость в систему охлаждения.
