Воздушный фильтр и система подачи воздуха
| ОБЩИЕ СВЕДЕНИЯ |

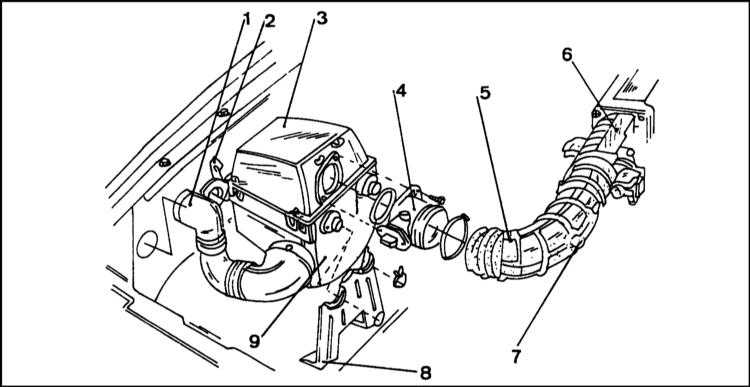

Детали воздушного фильтра и системы подачи воздуха двигателя 2.0 л с середины 1995 г. выпуска
 |
| 1 - всасывающая труба 2 - наружная опора 3 - верхняя часть корпуса воздушного фильтра 4 - измеритель массы воздуха |
5 - воздушный шланг 6 - корпус дроссельной заслонки 7 - датчик температуры воздуха 8 - внутренняя опора фильтра 9 - нижняя часть воздушного фильтра |
Конструкция фильтра двигателя 2.0 л с середины 1995 г. выпуска показана на иллюстр. Подобную конструкцию имеет двигатель DOHC. Разница заключается в форме большого шланга всасывания воздуха.
У двигателя 2.4 л крышка воздушного фильтра крепится четырьмя пружинными зажимами.
Все работы, касающиеся фильтра, проводите, руководствуясь иллюстрацией.
