Спецификации
Общая информация
Тип системы |
12В с заземлением по отрицательному полюсу |
Предохранители
Цветовая идентификация предохранителей по силе тока |
|
Серый |
2А |
Золотистый |
5А |
Коричневый |
7.5А |
Красный |
10А |
Голубой |
15А |
Желтый |
20А |
Салатный |
30А |
Оранжевый |
40А |
Предохранители двигателя
Цветовая идентификация предохранителей по силе тока |
|
F1 |
60А |
F2 |
60А |
F3 |
60А |
F4 |
80А |
F5 |
60А |
F6 |
20А |
F7 |
80А |
F8 |
80А |
F60 |
110А |
Схема расположения предохранителей в салонном монтажном блоке
Обозначение предохранителя |
Номинальная сила тока, А | Защищаемый контур |
F2 |
30 |
Система кондиционирования воздуха |
F3 |
40 |
Обогрев заднего стекла |
F6 |
10 |
Ближний свет правой фары, регулировка фар |
F7 |
10 |
Правый парковочный огонь, прицеп и подсветка номерного знака |
F8 |
10 |
Дальний свет правой фары |
F9 |
30 |
Омыватели линз фар |
F10 |
15 |
Клаксон |
F11 |
20 |
Единый замок |
F12 |
15 |
Противотуманные фары |
F13 |
7.5 |
Дисплей |
F14 |
30 |
Стеклоочистители |
F15 |
7.5 |
Привод стеклоподъемников, крышки верхнего люка и зеркал заднего вида |
F16 |
10 |
Задний туманный фонарь |
F17 |
30 |
Привод стеклоподъемников |
F18 |
7.5 |
Подсветка номерного знака и регулировка фар |
F20 |
30 |
Привод стеклоподъемников |
F21 |
7.5 |
Радиоприемник |
F22 |
15 |
Аварийная сигнализация, дисплей, указатели поворотов, бортовой компьютер |
F23 |
10 |
ABS и ГУР |
F24 |
10 |
Ближний свет левой фары, регулировка фар |
F25 |
10 |
Левый парковочный огонь, прицеп и подсветка номерного знака |
F26 |
10 |
Дальний свет левой фары |
F28 |
7.5 |
Освещение салона |
F29 |
10 |
Аварийная сигнализация, освещение салона |
F30 |
30 |
Верхний люк |
F32 |
10 |
Управление наклоном света фар, противоугонная сигнализация |
F33 |
20 |
Прицеп |
F34 |
20 |
CD-проигрыватель, радиоприемник, дисплей и навигационная система GPS |
F35 |
10 |
Системы охлаждения двигателя/кондиционирования воздуха |
F36 |
20 |
Прикуриватель |
F38 |
10 |
Стоп-сигналы, дисплей, система управления скоростью |
F39 |
7.5 |
Системы охлаждения двигателя/ кондиционирования воздуха |
F40 |
7.5 |
Системы охлаждения двигателя/ кондиционирования воздуха |
F41 |
10 |
Обогрев зеркал |
F50 |
40 |
Система охлаждения |
F52 |
40 |
Система охлаждения |
Схема расположения предохранителей в салонном монтажном блоке
№ предохранителя |
Номинальная сила тока, А | Защищаемый контур |
1 |
40 |
Складная крыша (модели Кабриолет) |
2 |
30 |
Вентилятор |
3 |
40 |
Обогрев заднего стекла |
4 |
- |
- |
5 |
- |
- |
6 |
10 |
Ближний свет правой фары, регулировка наклона оптических осей |
7 |
10 |
Правый парковочный огонь, правый огонь заднего хода, подсветка номерного знака |
8 |
10 |
Дальний свет правой фары |
9 |
30 |
Омывание линз фар |
10 |
15 |
Клаксон |
11 |
20 |
Единый замок, противоугонная сигнализации |
12 |
15 |
Противотуманные фары |
13 |
5 |
Информационный дисплей, система связи (телематика), датчик дождя |
14 |
30 |
Стеклоочистители, раздвижная крыша (модели Купе) |
15 |
5 |
Стеклоподъемники, раздвижная крыша, регулировка наружных зеркал, освещение салона |
16 |
10 |
Задние туманные фонари |
17 |
30 |
Устройство задействия окон |
18 |
5 |
Подсветка номерного знака, регулировка наклона фар, АТ |
19 |
10 |
CD-проигрыватель, система связи (телематика), информационно-развлекательная система |
20 |
30 |
Устройство задействия окон |
21 |
5 |
Замок зажигания, противоугонная сигнализация, радиоприемник, система связи (телематика), информационно-развлекательная система |
22 |
15 |
Аварийная сигнализация, информационный дисплей, информационно-развлекательная система, сигнализаторы |
23 |
10 |
ABS |
24 |
10 |
Ближний свет левой фары |
25 |
10 |
Левый парковочный огонь |
26 |
10 |
Дальний свет левой фары |
27 |
- |
- |
28 |
5 |
Освещение салона |
29 |
10 |
Указатели поворотов, АТ |
30 |
20 |
Раздвижная крыша |
31 |
20 |
Задний стеклоочиститель |
32 |
10 |
DRL |
33 |
20 |
Клемма 30: постоянный ток прицепа |
34 |
20 |
Информационный дисплей, радиоприемник, система связи (телематика), информационно-развлекательная система |
35 |
10 |
АТ, система охлаждения, К/В |
36 |
15 |
Прикуриватель |
37 |
20 |
Обогрев сидений |
38 |
10 |
Стоп-сигналы, АТ, информационный дисплей, темпостат, климат-контроль |
39 |
5 |
АТ, система охлаждения, К/В |
40 |
5 |
Система охлаждения, К/В |
41 |
10 |
Обогрев наружных зеркал |
42 |
5 |
Освещение салона, устройство регистрации занятости сиденья |
43 |
15 |
Правая ксеноновая фара |
44 |
15 |
Левая ксеноновая фара |
45 |
5 |
Обогрев сидений |
46 |
15 |
Система зажигания |
47 |
20 |
Дополнительный обогрев |
48 |
2 |
Складная крыша (модели Кабриолет) |
49 |
2 |
Складная крыша (модели Кабриолет) |
50 |
- |
- |
Реле
Главный монтажный блок

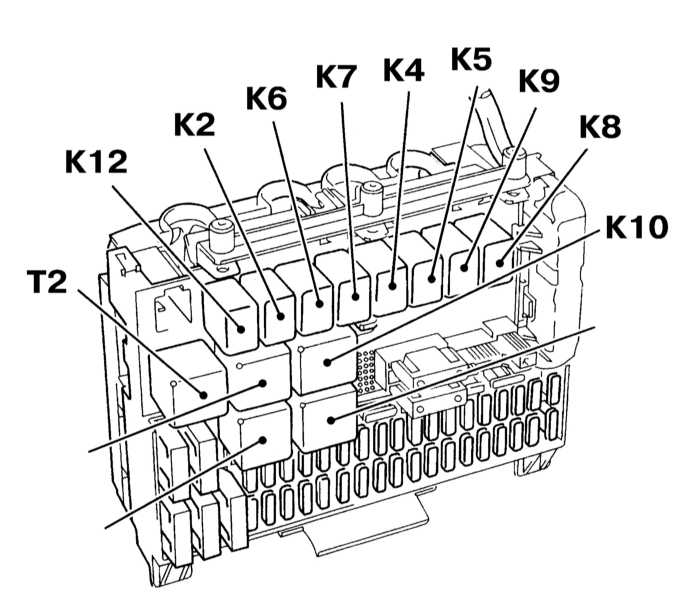

Схема расположения реле в главном монтажном блоке
Обозначение реле |
Рабочий контур |
К2 |
Дальний свет |
К3 |
Обогреватель заднего стекла |
К4 |
Противотуманные фары |
К5 |
Задние туманные фонари |
К6 |
Очиститель заднего стекла |
К7 |
Обогреватель зеркал |
К8 |
Указатель левого поворота |
К9 |
Указатель правого поворота |
К10 |
Очиститель лобового стекла
|
К12 |
Звуковой сигнал |
Т2 |
|

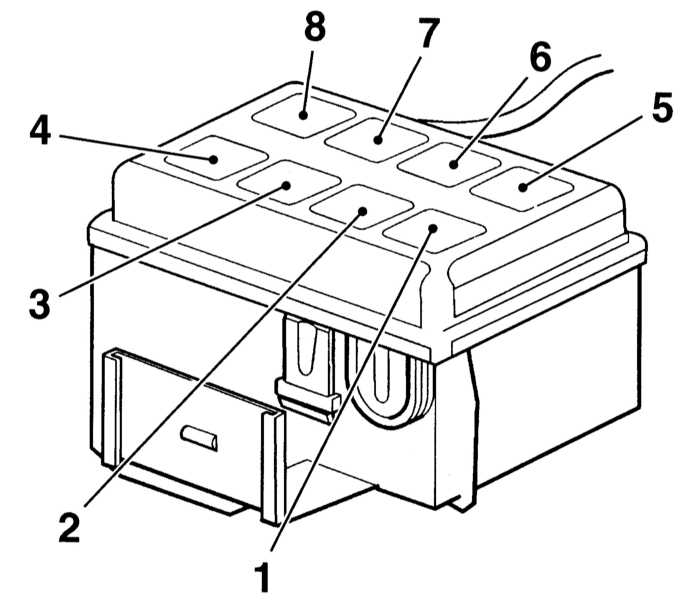

Схема расположения реле в монтажном блоке двигательного отсека
Обозначение предохранителя |
Рабочий контур | Номер |
К11 |
Фароомыватель |
7 |
К13 * |
Вентилятор радиатора |
2 |
К13 ** |
Вентилятор радиатора |
3 |
