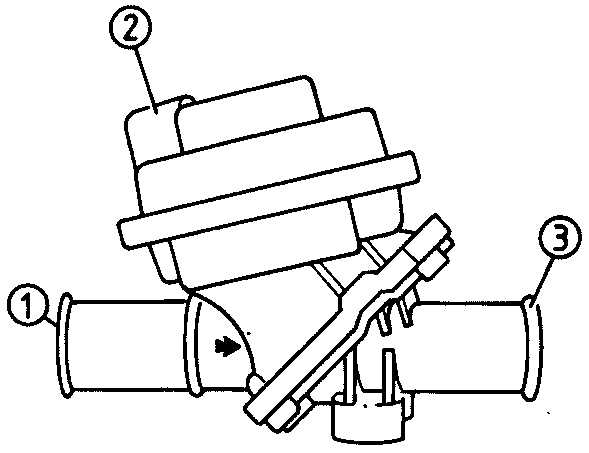

1 – соединение к воздушному насосу; 2 – соединение к выключателю воздушного клапана; 3 – соединение к однонаправленному клапану
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед снятием клапана отметьте направление
потока к однонаправленному клапану (см. рисунок).
2. Отсоедините и снимите воздушный патрубок
и вакуумные шланги.
3. Отвинтите болты крепления выключающего клапана
и переместите его в сторону.
4. Снимите клапан отсечки уменьшения токсичности
выхлопных газов с кронштейна.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для проверки клапана отсечки уменьшения
токсичности выхлопных газов необходимо использовать вакуумный насос
и манометр. При создании в клапане вакуума сквозное отверстие должно
быть полностью открыто.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности,
обратной снятию.
2. Проверьте, что клапан установлен в соответствии
с ранее нанесенной маркировкой.
