Опель Вектра А. Ускорительный насос

6.18. Ускорительный насос

Проверка

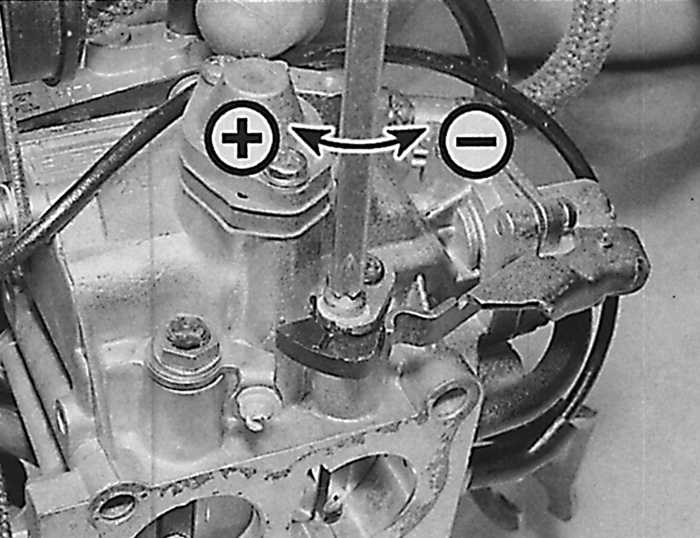

Регулировка производительности ускорительного насоса, "+" увеличить, "-" уменьшить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При проверке работоспособности ускорительного насоса необходимо в поплавковую камеру подавать топливо из дополнительного резервуара.

2. Установите первичную камеру карбюратора над мерным стаканом. Десять раз полностью откройте и закройте дроссель ную заслонку, причем открытие заслонки производите в течение одной секунды, после чего верните заслонку в исходное положение и через три секунды повторно откройте ее. Проверьте, чтобы кулачок ускоренных оборотов холостого хода не ограничивал перемещение дроссельной заслонки.

3. Измерьте количество топлива, которое ускорительный насос подал в мерный стакан, и сравните эти данные с технически ми характеристиками.

4. Если требуется регулировка, ослабьте винт крепления и поверните кулачок в требуемом направлении, после чего затяните винт и повторно проверьте производительность ускорительного насоса (см. рис. Регулировка производительности ускорительного насоса).

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. На ранних моделях снимите воздушный фильтр. На более поздних моделях отсоедините воздухопровод от воздушного фильтра, затем отсоедините вакуумную трубу и шланг вентиляции картера от воздушной камеры. Отвинтите три винта и снимите воздушную камеру вместе с воздуховодом.

3. Очистите наружную поверхность ускорительного насоса.

4. Отвинтите четыре винта и снимите крышку ускорительного насоса, диафрагму, пружину, опору пружины и клапан.

Установка

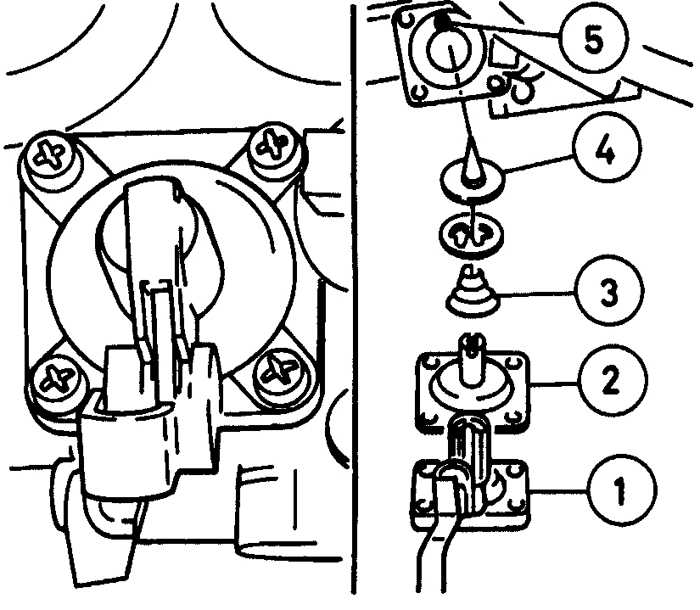

Элементы ускорительного насоса

1 – крышка с рычагом управления;
2 – диафрагма;
3 – пружина;
4 – клапан;
5 – отверстие для воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите сопрягаемые поверхности крышки ускорительного насоса и корпуса карбюратора.

2. Проверьте состояние клапана ускорительного насоса и, при необходимости, замените его.

3. Установите клапан, опору пружины и пружину в корпус карбюратора. Большим диаметром пружина должна быть направле на к карбюратору.

4. Установите в корпус карбюратора диафрагму и крышку ускорительного насоса. Постепенно и равномерно завинтите винты крепления крышки ускорительного насоса для того, чтобы не деформировать диафрагму (см. рис. Элементы ускорительного насоса).

5. Дальнейшая установка производится в последовательности, обратной снятию.
