Снятие и установка измерительных приборов и указателей
|
|
- Снимите комбинацию приборов.
- Выньте штифт счетчика дневного пробега.

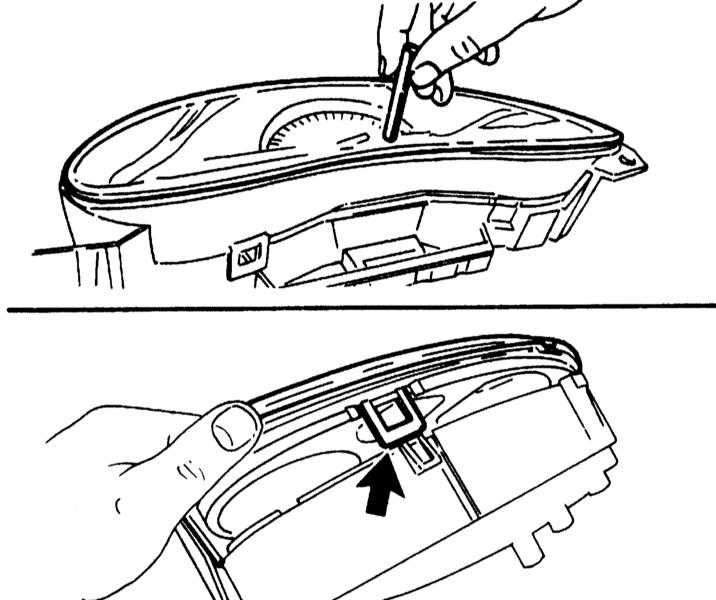

Штифт счетчика дневного пробега
- Приподнимите планки (стрелки) и снимите крышку.
|
|
Указатель запаса топлива и указатель температуры
|
|
- Отдайте две гайки крепления (на моделях с 02.1994 г. вып. - 4 гайки).

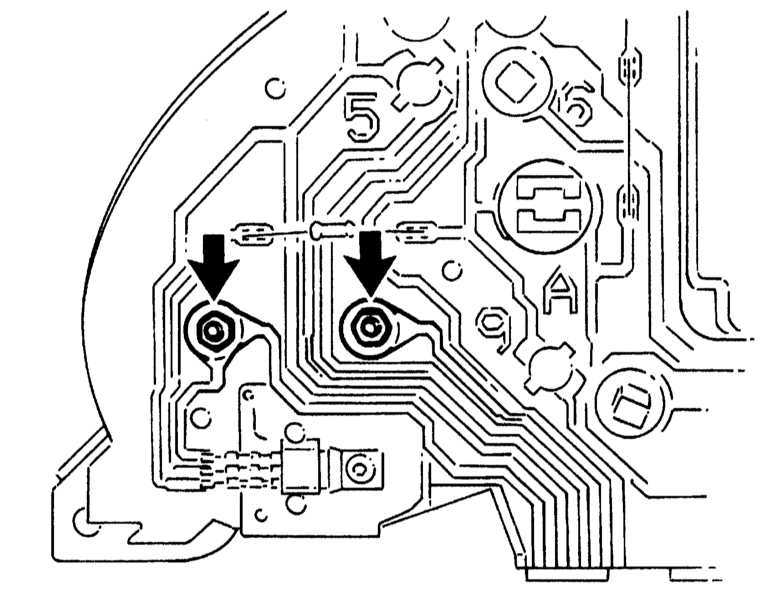

Гайки крепления указателя запаса топлива
|
|
Спидометр
|
|
- Осторожно снимите печатную плату.

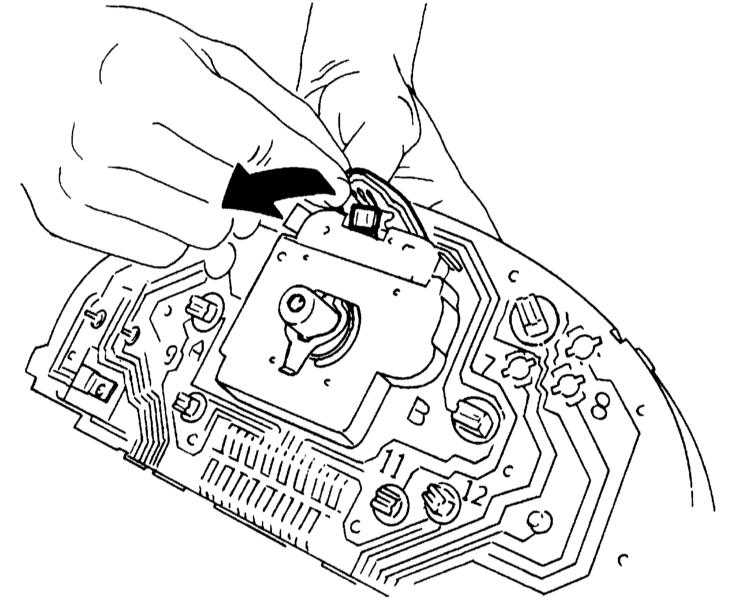

Отсоединение печатной платы
- Выверните 4 винта крепления и снимите спидометр При альтернативном исполнении с 02.1994 г. вып. разъедините разъем спидометра с помощью плоскогубцев, а также выверните 2 винта Torx Т20.

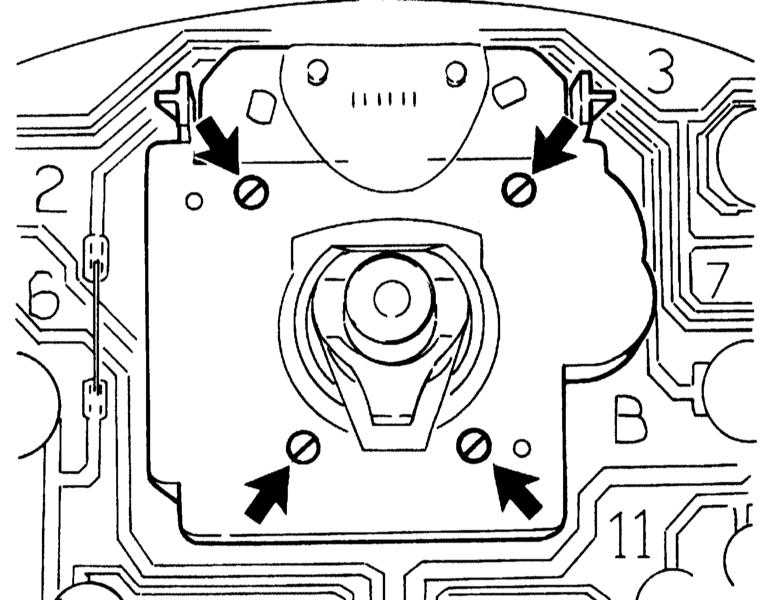

Винты крепления спидометра
|
|
Тахометр
|
|
- Выверните спереди три винта крепления тахометра Torx T20.
|
|
Стабилизатор напряжения
|
|
Стабилизатор напряжения выполняет задачу поддержания бортового напряжения на уровне 12 В. При повреждении стабилизатора среди прочего индицируются неверное значение запаса топлива.
|
|
|
- Выверните винты крепления и снимите стабилизатор с обратной стороны комбинации приборов, отсоедините его от контактов.

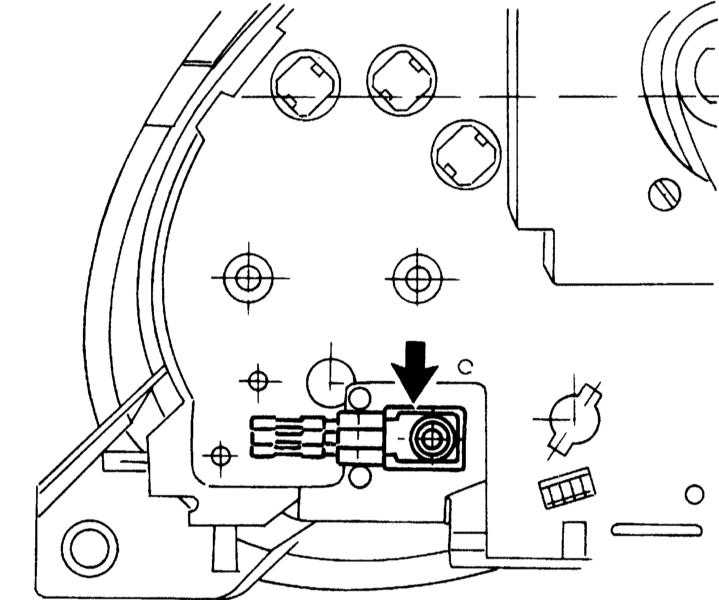

Винты крепления стабилизатора напряжения
- Установка производится в обратном порядке.
|
|
