Opel Astra J. Датчики системы управления двигателем

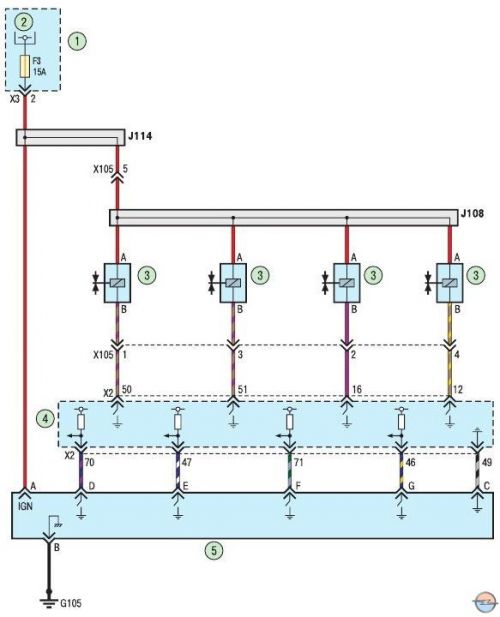

Схема 3. Датчики системы управления двигателем: 1 - монтажный блок моторного отсека; 2 - реле системы зажигания; 3 - топливная форсунка; 4- блок управления двигателем; Б - модуль зажигания
