Opel Astra 2004-2006 года. Замена модуля рулевой колонки (CIM)

Отсоедините аккумуляторную батарею.

Снимите рулевое управление.

Снимите нижнюю облицовку рулевой колонки, отвернув 5 болтов крепления (стрелки на рисунке 5.14).

Снимите панель замка зажигания (рис. 5.14).

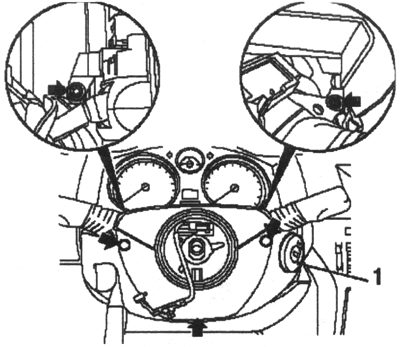

Рис. 5.14. Снятие панели замка зажигания:

1 — панель замка

Снимите колонку модуля (CIM), отвернув 3 болта крепления.

Отсоедините держатель жгута проводов (стрелка) и отсоедините разъем жгута проводов (рис. 5.15).

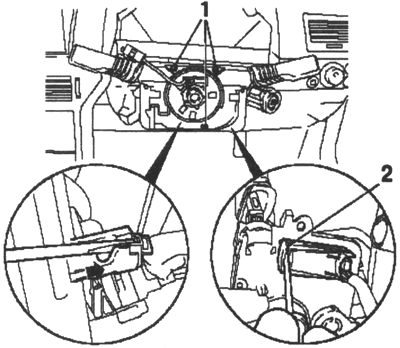

Рис. 5.15. Снятие модуля:

1 — болты крепления; 2 — разъем жгута проводов

ПРИМЕЧАНИЕ

Контактный модуль нельзя перекручивать после снятия. При снятии иустановке, убедитесь в том, что метки (стрелки) расположены друг напротивдруга, как показано на рисунке 5.16.

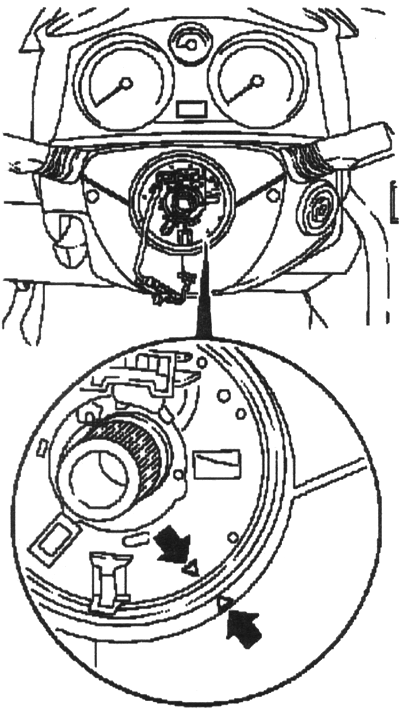

Рис. 5.16. Метки совмещения для установки модуля

Установка

Установите модуль колонки (CIM).

Подключите и заблокируйте разъем жгута проводов и закрепите жгут проводов в держателе.

Затяните 3 болта крепления.

Присоедините нижнюю облицовку рулевой колонки.

Установите розетку замка зажигания и затяните 5 винтов крепления.

Установите рулевое управление.

Подключите аккумуляторную батарею.

ПРИМЕЧАНИЕ

При замене блока управления, после подключения блока управления выполните программирование с помощью прибора ТЕСН 2.

Запрограммируйте энергозависимую память.
