Nissan Murano (2018 год). Руководство - часть 12





1 - 31

Безопасность — сиденья, ремни безопасности и дополнительные удерживающие системы

Все работы, непосредственно или косвенно связанные с

•

системой преднатяжителей ремней безопасности, должны
выполняться только на сервисной станции официального
дилера NISSAN. Запрещается отсоединять разъемы или
вносить изменения в электрическую проводку системы
подушек безопасности. Запрещается использовать для
проверки и ремонта преднатяжителей  тестеры и пробники,
которые не имеют допуска компании NISSAN.

При необходимости утилизировать преднатяжитель ремня

•

безопасности или весь автомобиль следует обратиться
на сервисную станцию официального дилера NISSAN.
Правильная процедура утилизации изложена в соответ-
ствующем Руководстве по техническому обслуживанию и
ремонту автомобилей NISSAN. Нарушение правил утилиза-
ции может привести к травмированию людей.

При столкновениях опредеденного типа преднатяжители
ремней безопасности могут сработать при срабатывании по-
душек безопасности. Действуя совместно с инерционными
катушками и креплениями передних ремней безопасности,
преднатяжители ремней безопасности обеспечивают допол-
нительное натяжение лямки ремня безопасности и надежно
удерживают туловище водителя или пассажира на сиденье
при столкновениях определенного рода.

Преднатяжитель размещен в корпусе инерционной катушки
ремня безопасности. Ремни безопасности с преднатяжителями
используются так же, как и обычные ремни безопасности.

Срабатывание преднатяжителя ремня безопасности сопро-
вождается сильным хлопком и выделением дыма. Этот дым
не является вредным для человека, и его появление не сви-
детельствует о возгорании. Однако не следует им дышать,
чтобы не возникло раздражение дыхательных путей и спазм
в горле. Людям, страдающим заболеваниями дыхательных
путей, следует быстро выбраться на свежий воздух.

РЕМОНТ И ЗАМЕНА ЭЛЕМЕНТОВ СИСТЕМЫ



ОПАСНОСТЬ

После срабатывания фронтальной или боковой подушки

•

безопасности или шторки безопасности, модуль подуш-
ки становится неработоспособным и подлежит замене.
Для замены модулей подушек безопасности обратитесь
на сервисную станцию официального дилера NISSAN.
Модули сработавших подушек безопасности не подле-
жат ремонту.

Если автомобиль получил повреждения спереди или

•

сбоку, системы надувных подушек безопасности долж-
ны быть проверены официальным дилером NISSAN.

При необходимости утилизировать компоненты систе-

•

мы подушек безопасности или весь автомобиль, об-
ратитесь на сервисную станцию официального дилера
NISSAN. Правильная процедура утилизации изложена в
соответствующем Руководстве по техническому обслу-
живанию автомобилей NISSAN. Нарушение правил ути-
лизации может привести к травмированию людей.

Фронтальные и боковые подушки безопасности, шторки
безопасности и преднатяжители ремней безопасности яв-
ляются одноразовыми устройствами. После срабатывания
подушек безопасности включается и постоянно горит сиг-
нализатор неисправности подушек безопасности (если он
остался исправным после аварии), напоминая о необходи-
мости замены элементов системы. Любой ремонт и замену
системы подушек безопасности следует производить только
на сервисной станции официального дилера NISSAN.

При проведении технического обслуживания автомобиля
следует довести до механика, выполняющего работу, инфор-
мацию о подушках безопасности, преднатяжителях ремней
безопасности и относящихся к ним компонентах. При работе
в моторном отсеке или в салоне автомобиля выключатель
зажигания должен всегда находиться в положении LOCK.

2 - 2

Приборная панель и органы управления

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ
И ПРИБОРЫ

ПРИМЕЧАНИЕ

Общие сведения о приборах и органах управления приведе-
ны в разделе «Расположение приборов и органов управле-
ния» главы «0. Основные иллюстрации».

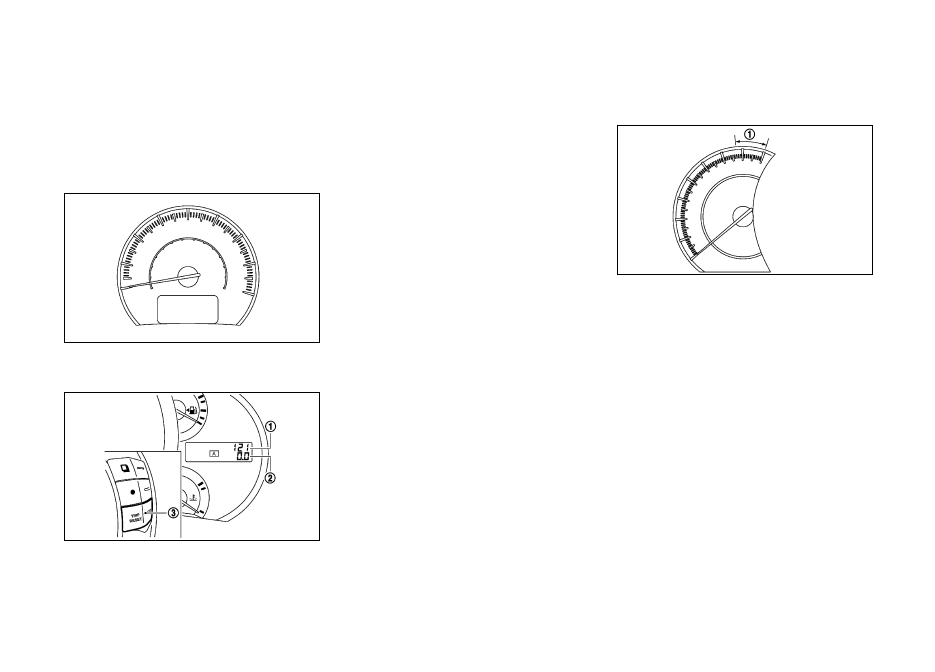

СПИДОМЕТР И ОДОМЕТР

Спидометр

Спидометр показывает скорость движения автомобиля.

Одометр/Счетчик частичного пробега по двум маршрутам

Одометр/Счетчик частичного пробега по двум
маршрутам

Показания одометра и счетчика частичного пробега по двум
маршрутам появляются на матричном жидкокристалличе-
ском дисплее при включении зажигания.

Одометр

 отображает суммарный пробег автомобиля.

Счетчик частичного пробега на две поездки

 показывает

пробег по двум различным маршрутам.

Смена показаний счетчика частичного пробега

Нажимайте на кнопку TRIP RESET

) в правой нижней части

панели приборов, чтобы изменять показания дисплея сле-
дующим образом:

TRIP A (МАРШРУТ А) J TRIP B (МАРШРУТ В) J TRIP A
(МАРШРУТ А)

Сброс показаний счетчика частичного пробега

Для сброса показаний счетчика частичного пробега нажми-
те кнопку сброса TRIP/RESET

 и удерживайте ее нажатой

более 1 секунды.

ТАХОМЕТР

Тахометр показывает частоту вращения коленчатого вала
двигателя, измеряемую в оборотах в минуту (об/мин). Не до-
пускайте нахождения стрелки тахометра в красной зоне

.

2 - 3

Приборная панель и органы управления

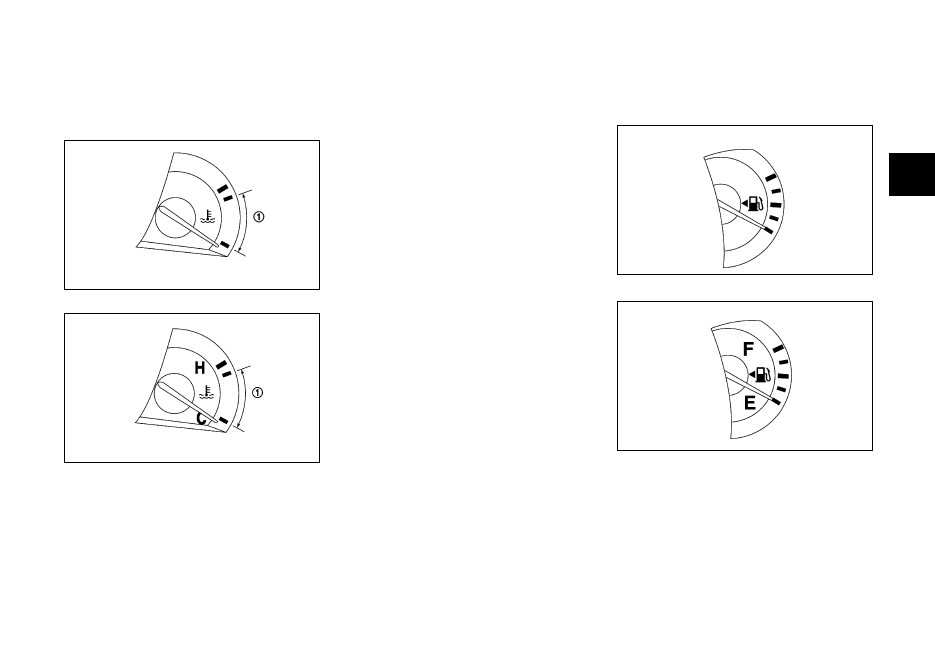

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ

Тип A

Тип В

Этот указатель показывает температуру охлаждающей жид-
кости двигателя.

Температура охлаждающей жидкости двигателя находится
в нормальном рабочем диапазоне, если стрелка указателя
расположена в зоне

, как показано на иллюстрации.

Температура охлаждающей жидкости двигателя зависит от темпе-
ратуры окружающего воздуха и режима движения автомобиля.

ВНИМАНИЕ

Если стрелка указателя температуры охлаждающей

•

жидкости двигателя находится вблизи верхней границы
(Н) рабочего диапазона, необходимо снизить частоту
вращения коленчатого вала, чтобы дать двигателю
охладиться.

Если во время движения вы обнаружите, что стрелка

•

этого указателя вышла из зоны нормальной температу-
ры, как можно скорее остановите автомобиль.

Продолжение движения при перегреве двигателя мо-

•

жет привести к серьезной неисправности двигателя.
См. «Перегрев двигателя» в главе «6. В случае неисправ-
ности» для информации о действиях, которые необходи-
мо предпринять незамедлительно.

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Тип A

Тип В

Данный указатель показывает уровень топлива в топливном баке,
когда выключатель зажигания находится в положении ON.

Показания этого прибора могут незначительно изменяться
из-за перемещения топлива внутри топливного бака при тор-
можении, прохождении поворотов, при движении на подъем
или на спуск.

2 - 4

Приборная панель и органы управления

При низком уровне топлива в баке на матричном жидкокри-
сталлическом дисплее загорается сигнализатор

. За-

правьте бак как можно скорее, не дожидаясь, пока стрелка
указателя достигнет положения «E» («Пустой бак»).

Стрелка

 указывает на то, что крышка заливной гор-

ловины топливного бака расположена с левой стороны ав-
томобиля.

ВНИМАНИЕ

Заправьте топливный бак, не дожидаясь, пока стрелка указа-
теля достигнет отметки «E» («Пустой бак»).

Когда стрелка указателя достигает отметки E (Пустой бак), в
топливном баке еще остается небольшой резервный запас
топлива.

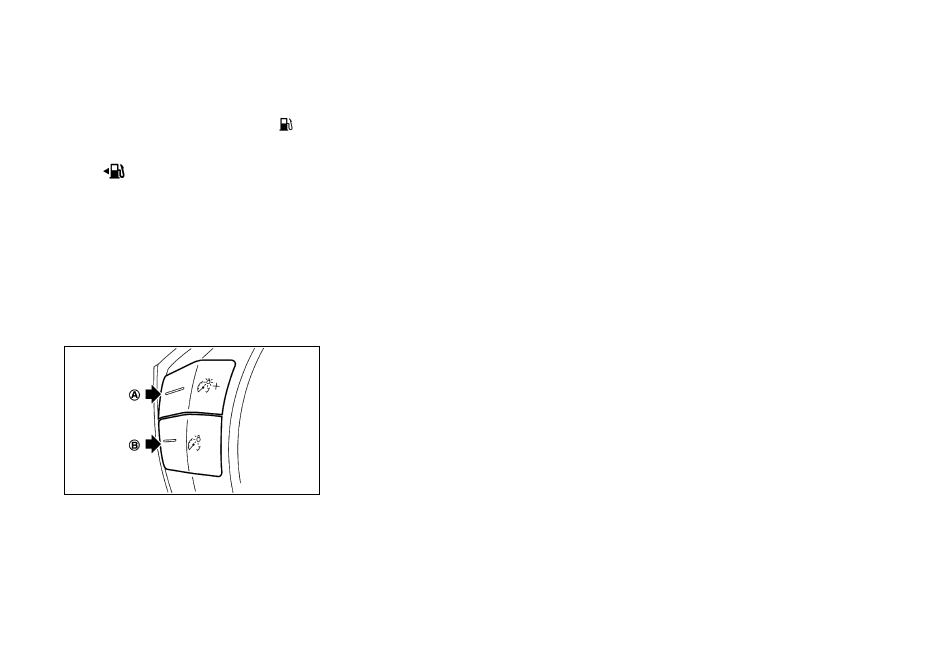

РЕГУЛЯТОР ЯРКОСТИ ПОДСВЕТКИ
ПРИБОРНОЙ ПАНЕЛИ

Регулятор яркости подсветки приборной панели функциониру-
ет, если выключатель зажигания находится в положении ON.

Для установки дневного режима подсветки нажмите и удер-
живайте выключатель

A до тех пор, пока яркость не станет

максимальной.

Для установки ночного режима подсветки нажмите выклю-
чатель

B один раз, когда установлен дневной режим под-

светки.

Для регулировки яркости подсветки панели приборов, нажи-
майте на регуляторы. Нажимая на верхний переключатель,
вы увеличите яркость освещения. Когда уровень яркости
подсветки достигает максимального или минимального зна-
чения, раздается звуковой сигнал. Нижний переключатель

B предназначен для уменьшения яркости освещения.

ИНДИКАТОР ПОЛОЖЕНИЯ СЕЛЕКТОРА
ДИАПАЗОНОВ АВТОМАТИЧЕСКОЙ КОРОБКИ
ПЕРЕДАЧ

Индикатор указывает положение селектора автоматической
коробки передач при включении зажигания в положение ON.
См. «Индикатор положения селектора диапазонов автомати-
ческой коробки передач (модели с автоматической короб-
кой передач)» ниже в этой главе и «Вождение автомобиля
с автоматической коробкой передач (АТ)» в главе «5. Пуск
двигателя и вождение автомобиля».

ИНДИКАТОР ПОЛОЖЕНИЯ СЕЛЕКТОРА
БЕССТУПЕНЧАТОЙ ТРАНСМИССИИ (CVT)

Индикатор положения селектора бесступенчатой трансмис-
сии CVT указывает положение рычага селектора при включе-
нии зажигания. См. «Индикатор бесступенчато-регулируемой
трансмиссии (CVT) (для некоторых вариантов исполнения
автомобиля)» ниже в этой главе и «Вождение автомобиля
с бесступенчато-регулируемой трансмиссией (CVT)» в главе
«5. Пуск двигателя и вождение автомобиля».
