Снятие и установка компонентов впускного воздушного тракта

Снятие и установка компонентов впускного воздушного тракта - Nissan Micra K12

Снятие

Описание снятия и установки корпуса воздухоочистителя и замены фильтрующего элемента приведено в Разделе Замена фильтрующего элемента воздухоочистителя; описание снятия и установки впускного трубопровода приведено в Разделе Снятие и установка впускного трубопровода.

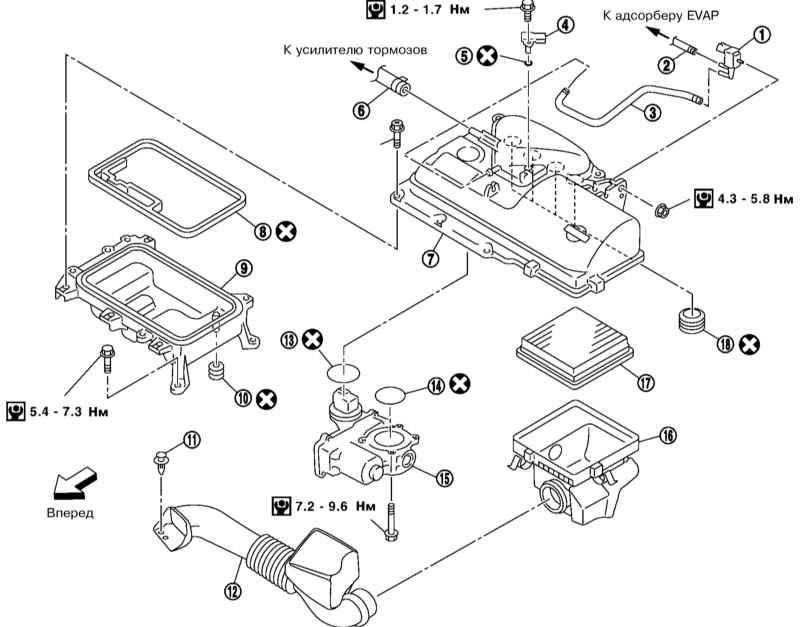

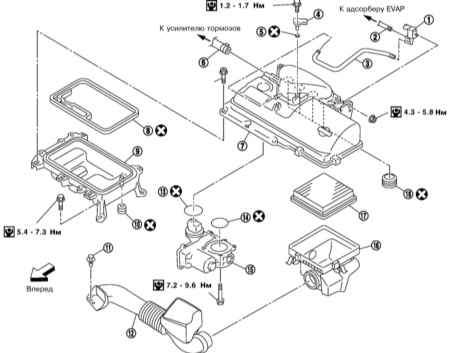

Компоненты впускного воздушного тракта


1 — Э/м клапан управления продувкой абсорбера EVAP 2,3,6 — Вакуумный шланг 4 — Датчик MAP 5 — Уплотнительное кольцо 7/9 — Верхняя/нижняя крышка корпуса воздухоочистителя 8,10,13,14,18 — Прокладка	11 — Фиксатор 12 — Рукав воздухозаборника 15 — Активатор дроссельной заслонки 16 — Корпус воздухоочистителя 17 — Фильтрующий элемент воздухоочистителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Разъедините разъем электропроводки датчика MAP и снимите датчик.
Разъедините разъем электропроводки и вакуумный шланг, а затем – э/м клапан управления продувкой абсорбера EVAP.
Снимите рукав воздухозаборника. Для этого снимите фиксаторы в его передней части, поверните его на угол примерно 90 град. и вытяните из корпуса воздухоочистителя.
Снимите корпус воздухоочистителя вместе с фильтрующим элементом (см. Раздел Замена фильтрующего элемента воздухоочистителя) и шланг сапуна трансмиссии.

Снимите крышки воздухоочистителя в сборе со впускного трубопровода, потянув их вверх с равномерно приложенным усилием. Для этого предварительно отделите разъем электропроводки от активатора дроссельной заслонки, отделите вакуумный шланг усилителя тормозов и выверните болты в последовательности, обратной, указанной на иллюстрации.

После снятия закупорьте открытые отверстия во впускном трубопроводе, чтобы в них не попала грязь.

Выверните стяжные болты крышек воздухоочистителя в последовательности, обратной, указанной на иллюстрации. Отделите крышки друг от друга.

Снимите с верхней крышки воздухоочистителя активатор дроссельной заслонки. Не разбирайте активатор и не подвергайте его силовым воздействиям.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

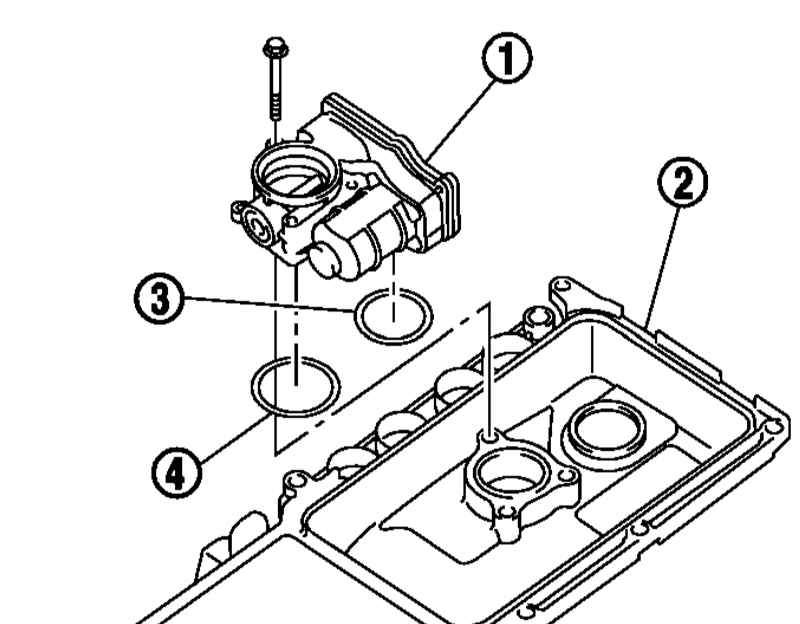

Установите активатор (1) дроссельной заслонки на верхнюю крышку (2) воздухоочистителя. Для этого установите прокладку (3) на фланец, затем прокладку (4) на наружный паз в канале дроссельной заслонки со стороны верхней крышки воздухоочистителя, и в заключение затяните болты крепления активатора. После отсоединения электропроводки активатора следует запрограммировать положение закрытой дроссельной заслонки и положение холостого хода (см. РазделПрограммирование опорных значений для системы управления двигателем).

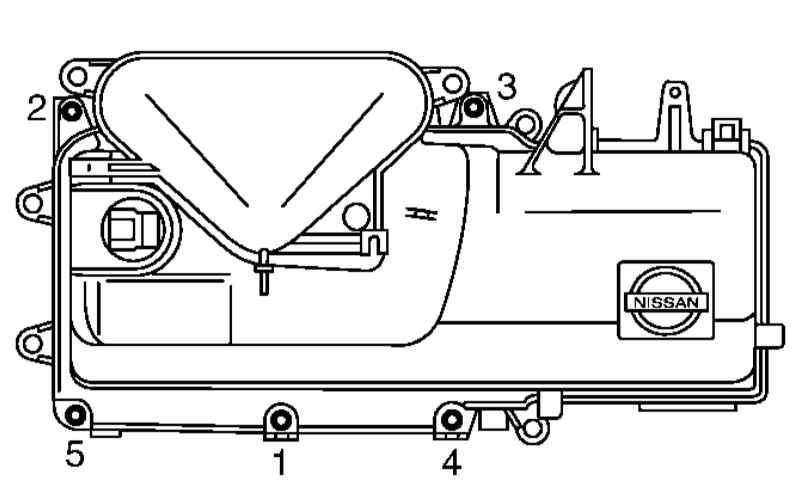

Затяните стяжные болты крышек воздухоочистителя в последовательности, указанной на иллюстрации сначала с усилием 1.9 ÷ 2.2 Н•м, а затем с усилием 3.8 ÷ 4.4 Н•м.

Установите сборку крышек воздухоочистителя на впускной трубопровод, как описано ниже в пунктах 4-6.

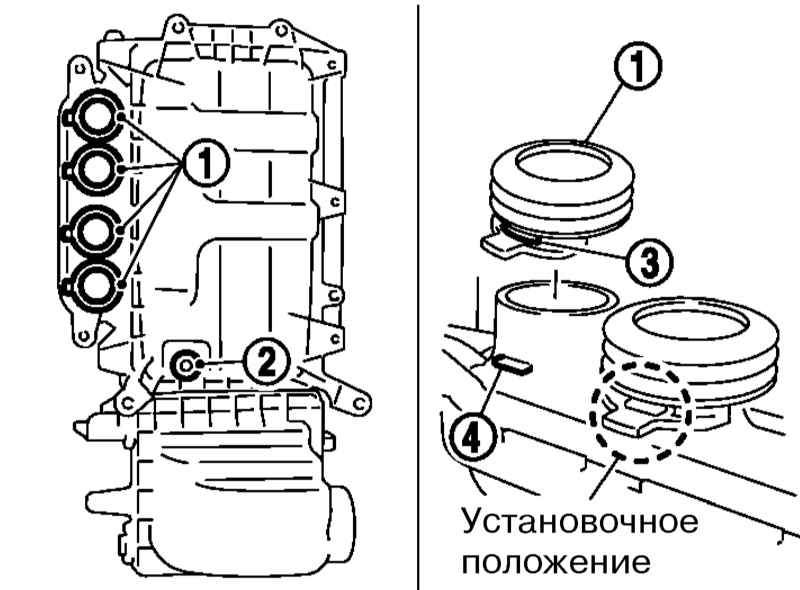

Установите прокладки (1) на впускной трубопровод и прокладку (2) на канал PCV. Выступ (4) на корпусе должен входить в прорезь (3) на прокладке.

Поместите сборку крышек воздухоочистителя на впускной трубопровод, одновременно вставляя выступы в задней части в отверстия в канале PCV на крышке головки цилиндров.

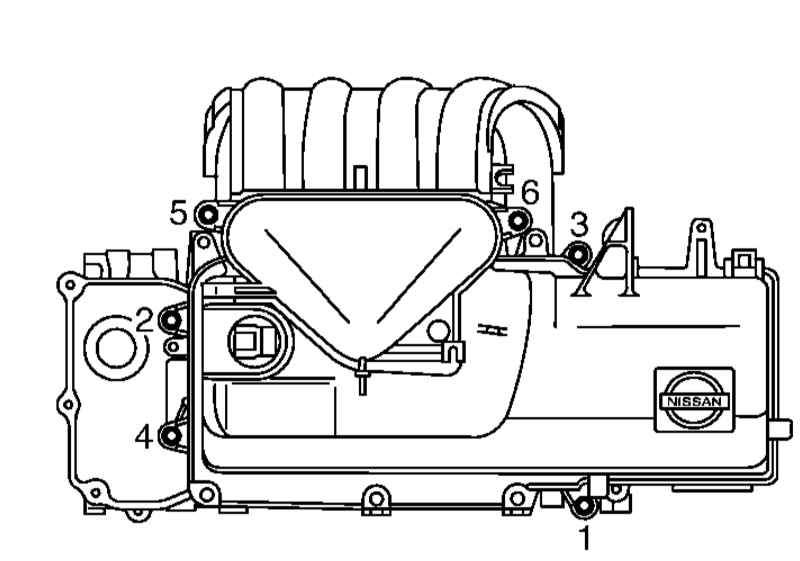

Затяните болты крепления крышек воздухоочистителя в последовательности, указанной на иллюстрации.

Установите корпус воздухоочистителя с фильтрующим элементом (см. Раздел Замена фильтрующего элемента воздухоочистителя) и подсоедините к нему рукав воздухозаборника.
Установите э/м клапан управления продувкой абсорбера EVAP и датчик MAP. Удостоверьтесь, что уплотнительное кольцо датчика MAP и его сопрягаемые поверхности чистые.
