Снятие и установка выпускных коллекторов
|
|
Приступайте к выполнению процедуры только после окончательного
остывания силового агрегата.
|
СНЯТИЕ
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
2. Подоприте задние колеса автомобиля противооткатными башмаками,
взведите стояночный тормоз.
3. Поддомкратьте передок автомобиля и установите его на подпорки.
Снимите защиту картера.
4. Перед снятием заднего коллектора демонтируйте верхнюю секцию
впускного трубопровода (см. Раздел
Снятие и установка впускного трубопровода).
|

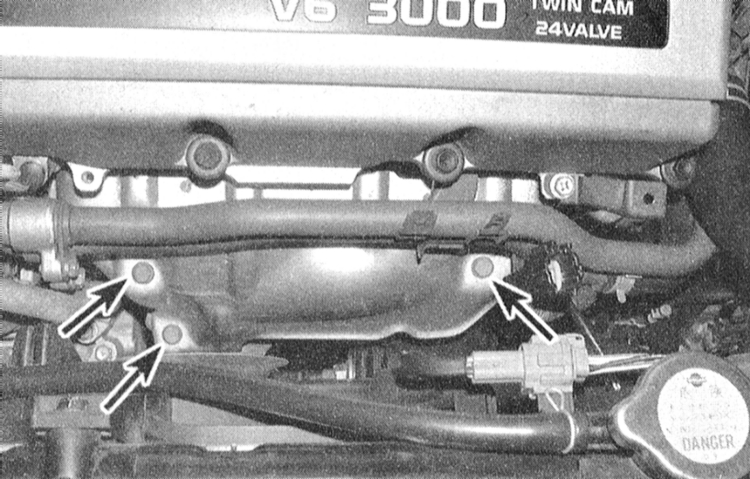

5. Снимите с коллектора термозащитный экран.
|
6. Вывесьте силовой агрегат сверху при помощи балки или лебедки.
7. Работая под автомобилем, отсоедините электропроводку от кислородного
датчика и снимите с автомобиля приемную трубу системы выпуска отработавших
газов.
8. Выверните сквозные болты передней и задней опор подвески силового
агрегата и снимите с автомобиля поперечную балку в сборе с кронштейнами
опор (см. Раздел
Проверка состояния и замена опор подвески силового агрегата).
|

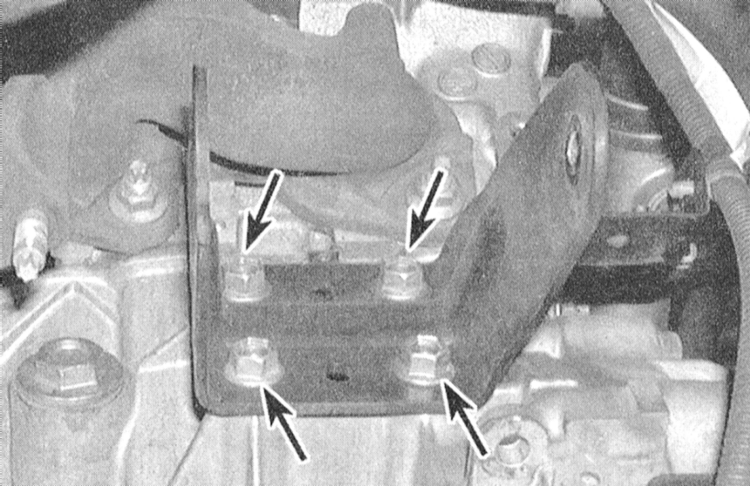

9. Снимите кронштейны опор подвески силового агрегата с обеих
сторон двигателя.
|
10. Отсоедините от заднего выпускного коллектора трубку egr.
|

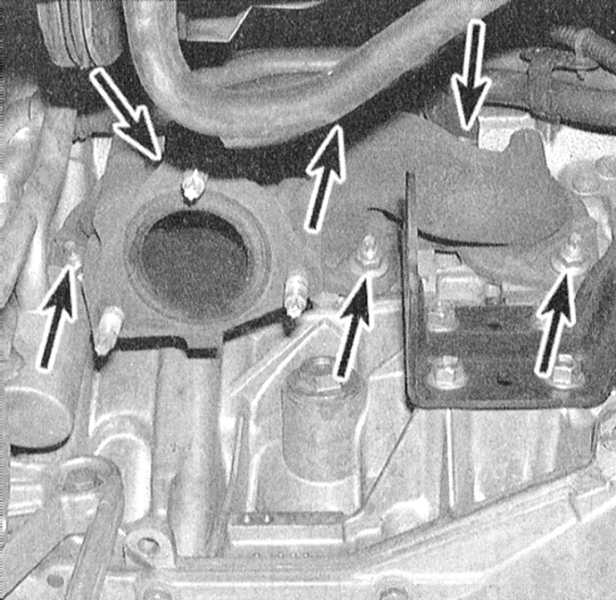

11. Отдайте крепежные болты/гайки и снимите коллектор с уплотнительными
прокладками.
|
|
|
УСТАНОВКА
|
|
|
1. Соскоблите нагар и следы материала старой прокладки с сопрягаемых
поверхностей коллекторов и головок цилиндров.
2. Наденьте новые прокладки на шпильки крепления коллектора.
3. Установите коллектор и наверните гайки его крепления.
4. Двигаясь от центра наружу, в три-четыре этапа равномерно затяните
крепеж с требуемым усилием.
5. Установка оставшихся компонентов производится в порядке обратном
порядку их демонтажа.
6. Запустите двигатель и проверьте его на наличие признаков утечек
отработавших газов.
|
|
