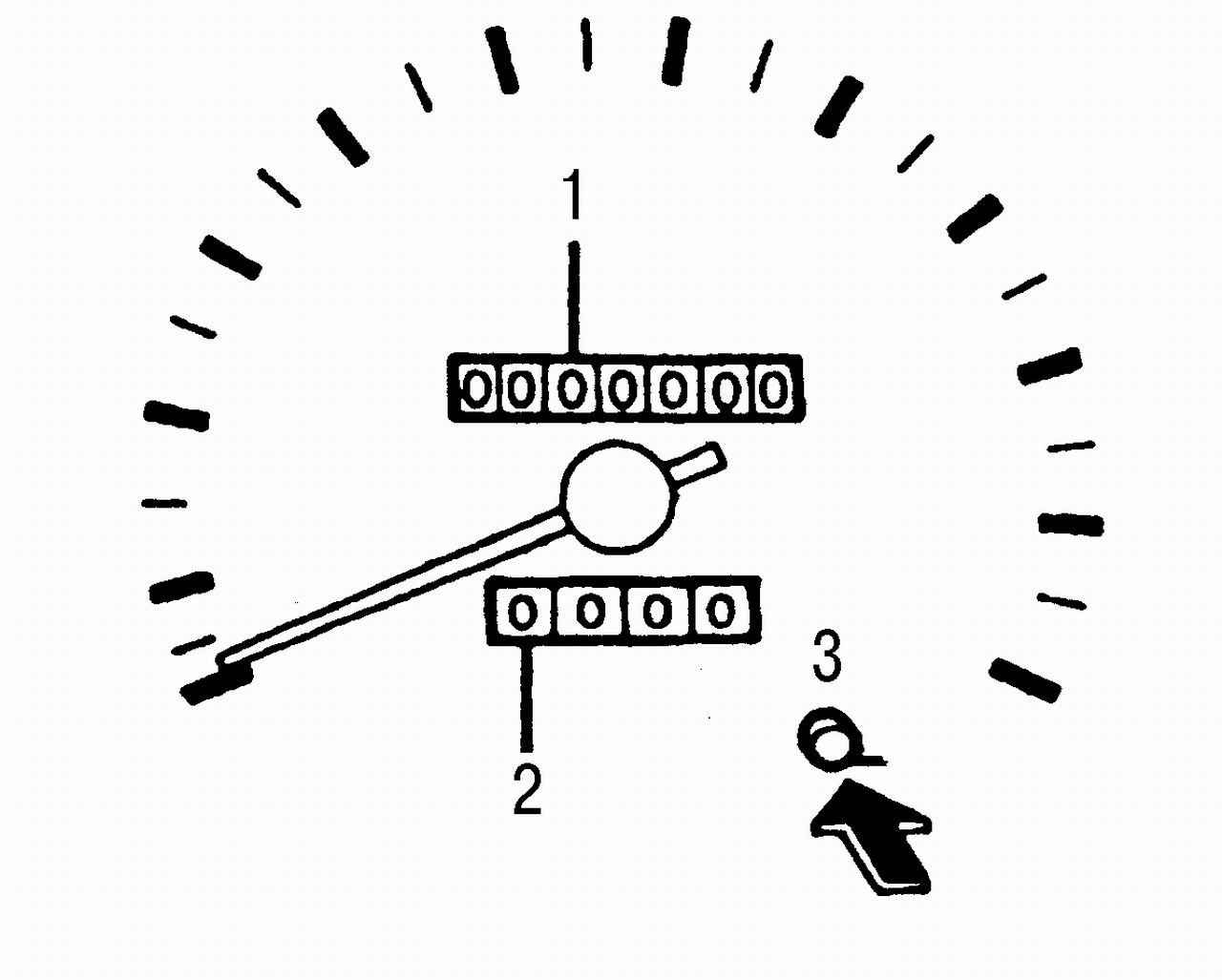

— спидометр показывает скорость движения автомобиля в км/ч (рис. 1.4);
— одометр регистрирует суммарную величину пройденного автомобилем пути в км;
— счетчик суточного пробега регистрирует длину отдельных участков пути. Для установки счетчика на ноль нужно нажать кнопку 3.

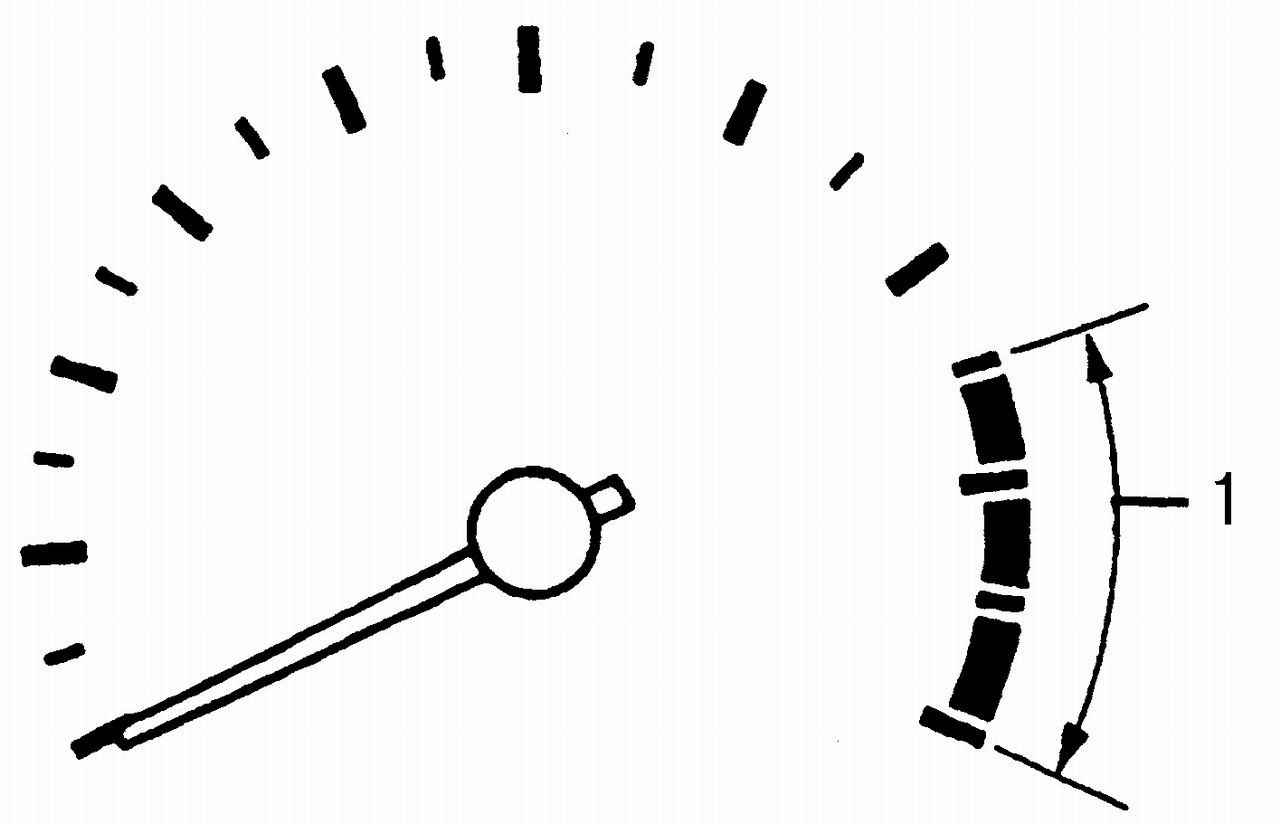

Рис. 1.5. Тахометр: 1 — область недопустимо высоких оборотов двигателя
— тахометр (рис. 1.5) показывает частоту вращения коленчатого вала двигателя в об/мин. Нахождение стрелки тахометра в зоне 1 недопустимо из-за возможного выхода двигателя из строя;

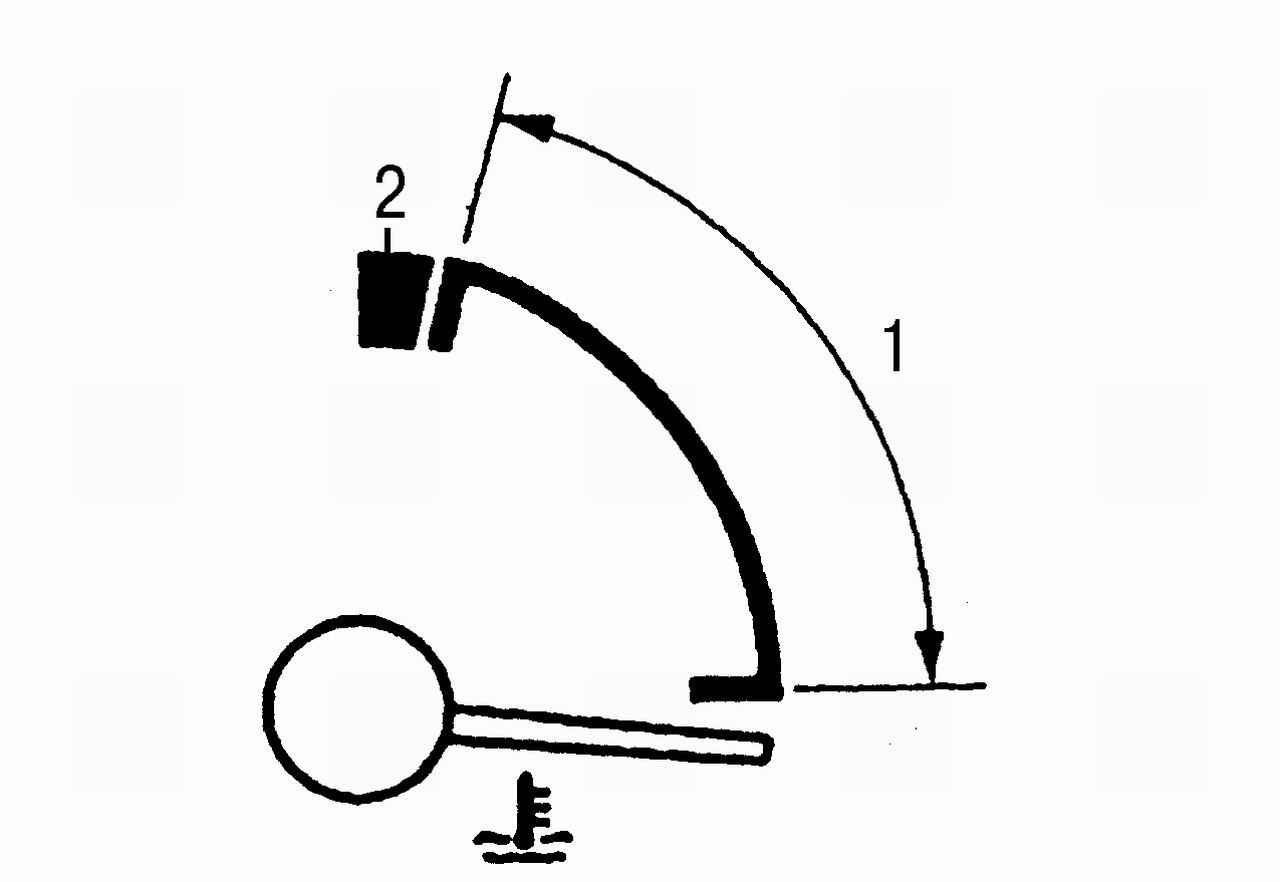

Рис. 1.6. Указатель температуры охлаждающей жидкости: 1 — рабочий диапазон; 2 — зона высокой температуры
— указатель температуры охлаждающей жидкости (рис. 1.6). Температура может меняться в зависимости от температуры окружающего воздуха и режима движения автомобиля. При нахождении стрелки в зоне высокой температуры необходимо при первой возможности остановить автомобиль. Продолжительная эксплуатация двигателя в перегретом состоянии может привести к выходу его из строя;

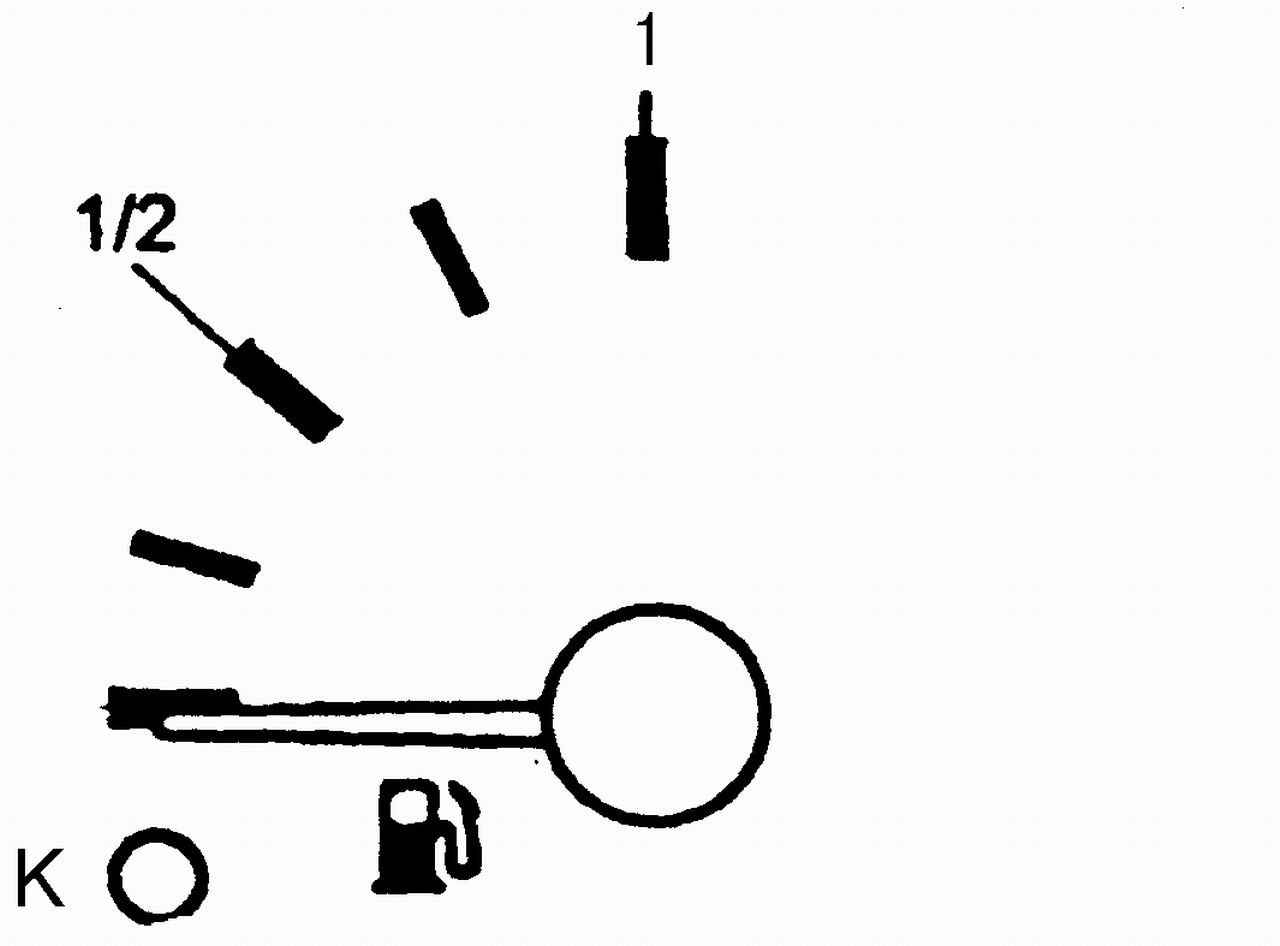

Рис. 1.7. Указатель уровня топлива в баке:
1 — полный бак; К — контрольная лампа низкого уровня топлива
— указатель уровня топлива в баке (рис. 1.7) показывает приблизительно уровень топлива. При разгоне, торможении, поворотах, движении под уклон стрелка прибора может слегка колебаться.
