Ниссан Террано II. Четырехцилиндровыв двигатели

2. Виды ремонтных работ, выполняемых без демонтажа двигателя с автомобиля

3. Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия.

4. Крышка головки цилиндров - снятие и установка

5. Валик с коромыслами -снятие и установка

6.Валик с коромыслами - разборка и сборка

7. Распредвал - снятие и установка

8. Распредвал, опоры и коромысла - проверка

9. Пружины клапанов и маслосъемные колпачки - замена

10. Всасывающий коллектор -снятие и установка

11. Выпускной коллектор -снятие и установка

12. Головка цилиндров - снятие

13. Головка цилиндров - установка

14. Масляный насос - снятие и установка

15. Масляный насос - проверка

16. Шкив коленвала - снятие и установка

17. Передний сальник коленвала - замена

18. Передняя крышка - снятие и установка

19. Цепь и звездочки - снятие и установка

20. Масляный поддон - снятие и установка

21. Маховик (ведущий диск гидротрансформатора) -снятие и установка

22. Задний сальник - замена

23. Опоры двигателя - замена

Технические данные (все размеры в мм)

Нумерация цилиндров	1-2-3-4
Порядок работы	1-3-4-2
Рабочий объем двигателей:
Типа Z24J (после 1987 г.)	2389 см³
Типа КА24Е (после 1990 г.)	2389 см³
Зазоры в клапанах См. Гл.1
Двигатели Z24i if K24 (в скобках указаны отличающиеся данные дня двигателя: К24, остальные данные одинаковы)
Распредвап
Диаметр опорных шеек 32,935 - 32,955
Осевой люфт	0,2
Размеры кулачков	38,477-38,527 (44,839-45,0291
Предельный износ	0,25
Биение в центре средней опорной шейки	0,2
Диаметр опор	33,000-33,025
Зазор в опорных шейках распредвала	0,045-0,090
Масляный насос
Зазор в зацеплении шестерен:
Стандартный	0,12
Предельный	0,20
Зазор между ведомой шестерней и корпусом насоса
Стандартный	0,15-0,21
Предельный	0,50
Торцовый зазор 0,06
Деформация плоскости корпуса насоса	не более 0,03

Моменты затяжки (в Н.м.).

Болт звездочки распредвала	110-130
Болты натяжителя и успокоителя цепи	6-9(7-11)
Болт шкива коленвапа	110-130
Болты головки блока цилиндров:
1-й этап затяжки	27
2-й этап	70
3-й этап	Полностью ослабить болты
4-й этап	27
5-й этап	65-75
Бодты выпускного коллектора	15-18
Болты крепления маховика (ведущего диска гидротрансформатора)	115-125(85-96)
Болты крепления крышки головки цилиндров	1-3(3,6-7,2)
Болты передней крышки (только для Z24i)
болты М6	4-8
болты М8	8,5-14
Болты и гайки всасывающего коллектора	15-18
Болты и гайки масляного поддона	4-6
Болты масляного насоса	10-14
Болты валиков коромысел	14-22 (32,4-36)

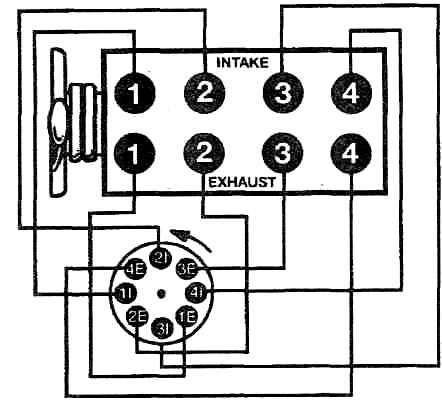

Порядок соединения свеч с распределителем на двигателе Z24i

Расположение цилиндров и направление вращения распределителя

3.5а Отметка на шкиве деление О на шкале для установки поршня в ВМТ.
