ДВИГАТЕЛЬ MR20DE - НИССАН КАШКАЙ
ПРОВЕРКА ЗАЗОРОВ ДВИГАТЕЛЯ MR20DE - НИССАН КАШКАЙ

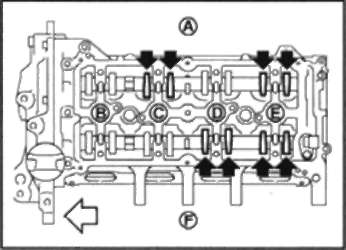

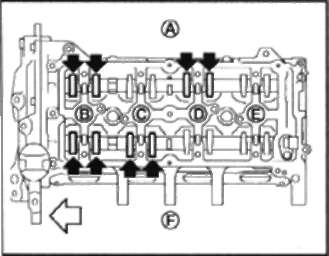

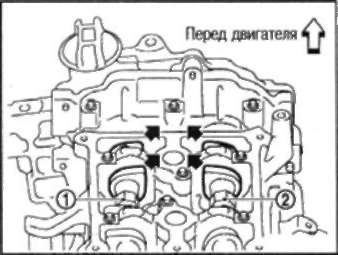

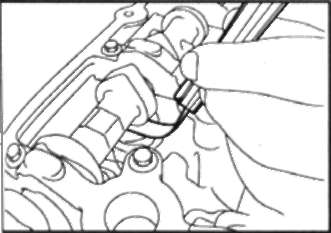

В случае снятия, установки или замены распредвалов или компонентов, связанных с клапанами, или если с течением времени из-за изменений в клапанных зазорах в работе двигателя наблюдаются отклонения от нормы, проведите проверку следующим образом: 1. Снимите клапанную крышку. См. ниже. 2. Измерьте клапанные зазоры следующим образом: а. Установите поршень цилиндра №1 в ВМТ в такте сжатия. • Проверните шкив коленвала (1) по часовой стрелке и совместите метку ВМТ (бесцветную риску) (В) с указателем синхронизации (А) на передней крышке. Давление воздуха в очистителе: Менее 588 кПа (6 кг/см2)Время очистки: Менее 20 секунд • Одновременно убедитесь, что рабочие выступы кулачков распредвалов впускных и выпускных клапанов цилиндра №1 обращены друг к другу (->), как показано на рисунке. 2: Распредвал выпускных клапанов • В противном случае проверните шкив коленвала еще на один оборот (360') и выставьте их так, как показано на рисунке. b. При помощи щупа измерьте клапанные зазоры между толкателями клапанов и распредвалом. Клапанные зазоры: См. ниже раздел «Технические данные и спецификации».• Руководствуясь рисунком, при помощи щупа измерьте клапанные зазоры в местах, отмеченных меткой «х», как указано в таблице №1 ниже (на рисунке места отмечены черными стрелками). В: Цилиндр №1 С: Цилиндр №2 D: Цилиндр №3 Е: Цилиндр №4 F: Сторона впуска :Перед двигателя с. Установите поршень цилиндра №4 в ВМТ в такте сжатия. • Проверните шкив коленвала (1) на один оборот (360") по часовой стрелке и совместите метку ВМТ (бесцветную риску) (В) с указателем синхронизации (А) на передней крышке. • Руководствуясь рисунком, при помощи щупа измерьте клапанные зазоры в местах, отмеченных меткой «х», как указано в таблице №2 ниже (на рисунке места отмечены черными стрелками). В: Цилиндр №1 С: Цилиндр №2 D: Цилиндр №3 Е: Цилиндр №4 R Сторона впуска : Перед двигателя 3. Если измеренное значение отличается от нормы, проведите регулировку. См. ниже.
