Митсубиси Каризма. Топливный бак системы распределенного впрыска (MPI)
Снятие
Для снятия
последовательно выполните следующие операции.
1. Отсоедините
провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте топливо
из топливного бака.
3. Снимите
давление топлива в топливной магистрали.
4. Снимите
центральную трубу системы выпуска отработавших газов.
5. Отверните

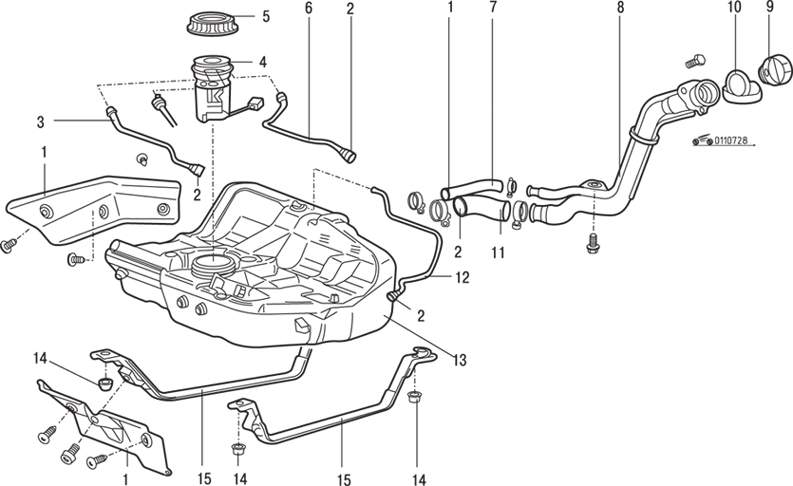

соединительные гайки и отсоедините шланги 2 (рис.
7.28).
6. Поддерживая
топливный бак, отверните гайки и снимите ленты крепления топливного
бака.
7. Отверните винты
и снимите защиту топливного бака.
8. Снимите
топливный бак в сборе 13.
9. Отверните
соединительную гайку и отсоедините главный топливный шланг 3.
10. Отверните
соединительную гайку и отсоедините шланг возврата топлива 6.
11. Используя
специальное приспособление, снимите крышку топливного насоса 5.
12. Снимите
топливный насос 4.
13. Отверните
соединительную гайку и отсоедините шланг системы улавливания паров
топлива 12.
14. Снимите крышку
наливной горловины топливного бака 9.
15. Снимите лоток
наливной горловины топливного бака 10.
16. Отверните
винты и снимите наливную горловину в сборе 8.
17. Ослабьте
хомуты и снимите дренажную трубку 7.
18. Ослабьте
хомуты и снимите шланг топливоналивной горловины 11.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Убедитесь, что
резиновая прокладка топливного бака не повреждена и не
деформирована, после чего надежно закрепите прокладку.
2. Нанесите
мыльный раствор на внутреннюю поверхность прокладки и затем
установите топливный насос.
3. Используя
специальный инструмент, затяните крышку топливного насоса моментом
49 Н•м.
4. Установите
центральную трубу системы выпуска отработавших газов.
5. Залейте топливо
в бак.
6. Проверьте
герметичность топливной системы
