Митсубиси Паджеро. Печатная плата

ОБЩИЕ СВЕДЕНИЯ

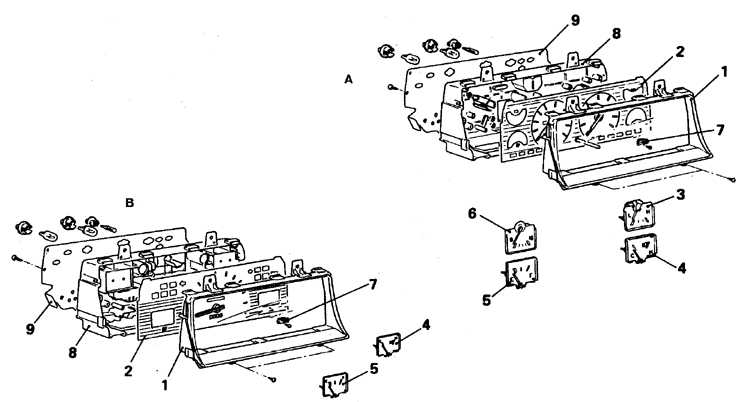

Печатная плата щитка приборов

1. Стекло
2. Спидометр и тахометр
3. Указатель давления масла
4. Указатель температуры
5. Указатель уровня топлива

6. Вольтметр
7. Выключатель лампы, напоминающей
о необходимости обслуживания
8. Корпус
9. Плата

На печатной плате смонтированы приборы, схема питания и лампы.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите щиток приборов, отсоедините провода, разъемы и лампы, отверните винты и снимите плату.
