9.3.7. Раздаточная коробка
| ОБЩИЕ СВЕДЕНИЯ |

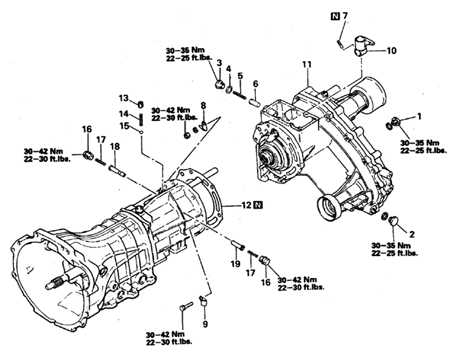

Раздаточная коробка
 |
|
1. Пробка заправочного отверстия
2. Сливная пробка 3. Заглушка механизма фиксатора 4. Прокладка 5. Пружина 6. Плунжер 7. Подпружиненный штифт 8, 9. Проволочный фиксатор |
10. Ползун 11. Картер 12. Прокладка 13, 16. Заглушка 14. Пружина 15. Шарик 17. Пружина 18, 19. Плунжер |
Раздаточная коробка на рассматриваемых автомобилях передает крутящий момент на передние колеса. Тип раздаточной коробки, устанавливаемой на всех автомобилях (с механическими и автоматическими КПП) 1983-98 гг., одинаков. Зубья шестерен коробки в постоянном зацеплении, передаточное число в положении рычага HIGH – 1,00:1, в положении LOW (демультипликация) – 1,94:1. Коробка переключается напольным рычагом через ползун, который крепится штифтом на валу управления.
