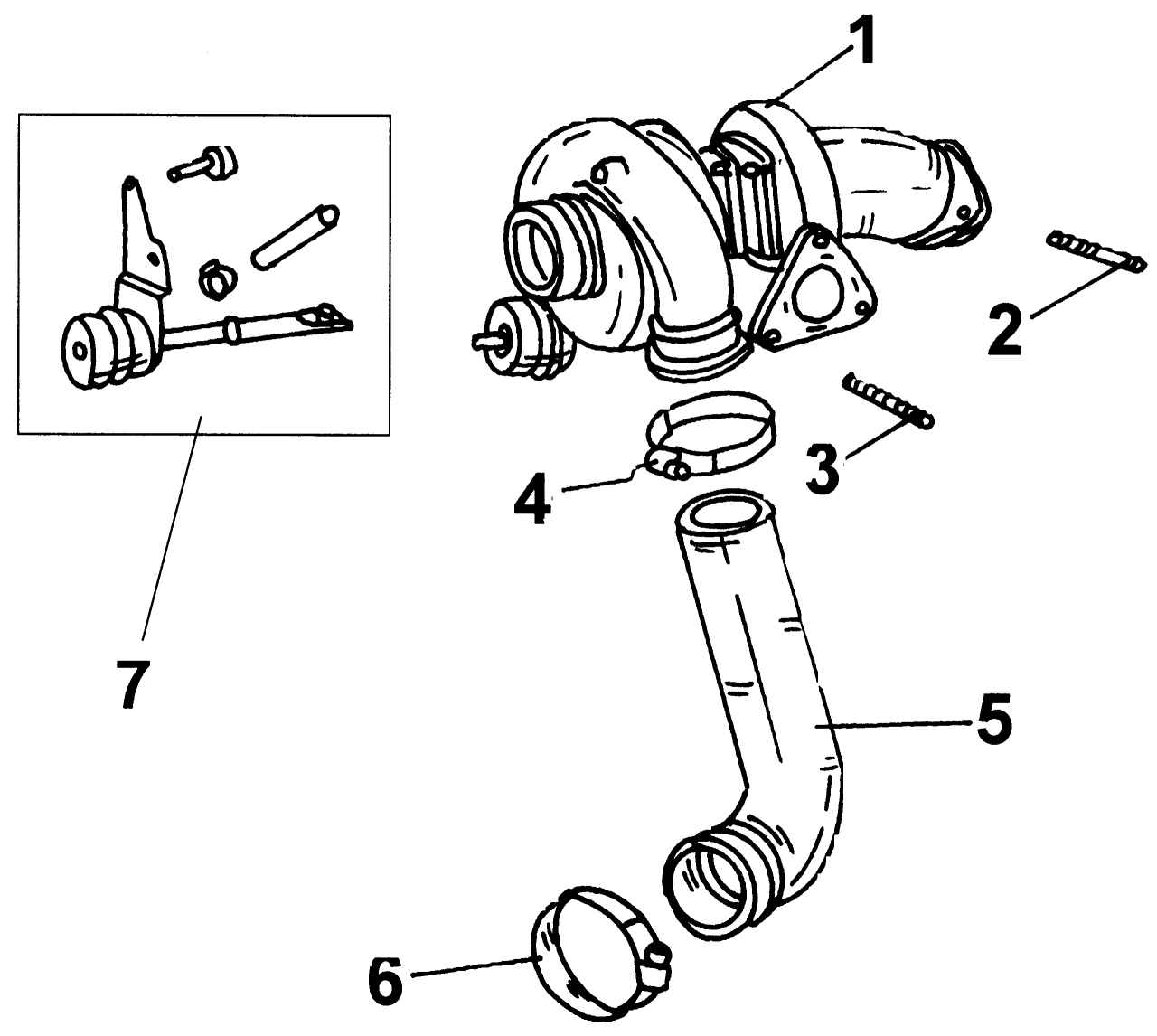

Внешний вид и крепление турбокомпрессора показаны на рис. 170. Если его нужно снять, следует предварительно демонтировать закрывающие доступ детали, после чего отвернуть компрессор от показанных на рисунке креплений.
Установка проводится в обратной последовательности с соблюдением моментов затяжки резьбовых соединений. Некоторые основные моменты, на которые следует также обращать внимание, приведены в тексте выше.
Моменты затяжки соединений, Н·м:
- турбокомпрессора к перепускному клапану 21
- маслопровода к турбокомпрессору 22
- маслопровода к блоку цилиндров 30
- обратного маслопровода к турбокомпрессору и блоку цилиндров 9
