Противоугонная сигнализация
Активирование противоугонной сигнализации
|
|
|

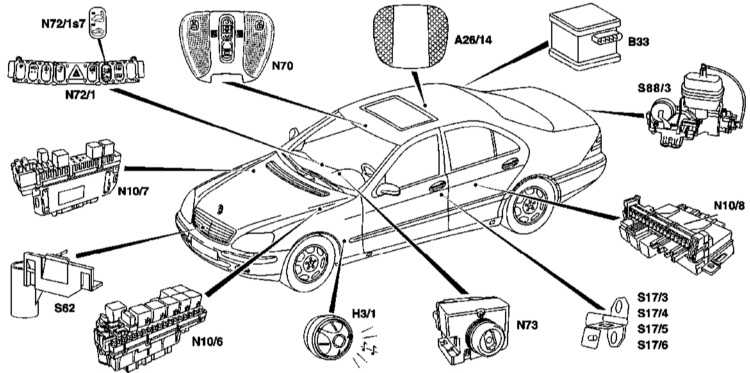

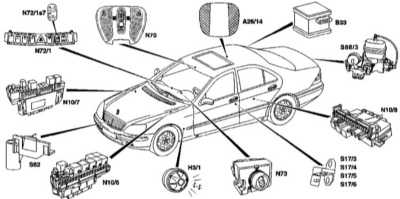

Иллюстрация для автомобиля с датчиком движения внутри салона (IMS), код 882 A26/14 — Приемопередатчик IMS
|
N72/1s7 — Выключатель-индикатор работы ATA, IMS
и датчика буксировки (TS)
|
Противоугонная сигнализация
|
|
ATA активируется от:
- Единого замка с ПДУ;
- Единого замка с выключателем замка (США, Япония);
- Повторного закрывания;
- Запирания с системой KEYLESS GO (только код 889);
- Самоактивизации (Бельгия): Через две минуты после последнего запирания, если водительская дверь открыта и снова закрыта после извлечения дистанционного ключа;
- АТА не активируется при открытой водительской двери;
- Активация АТА прерывает предыдущую сигнализацию;
- При повторной подаче питания АТА автоматически реактивируется, если она была активна до прекращения подачи питания;
- IMS и TS можно выключить отдельно.

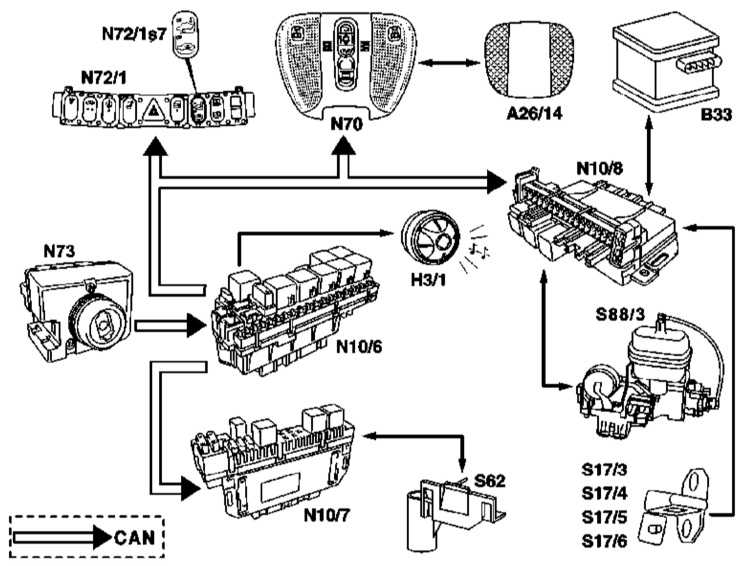

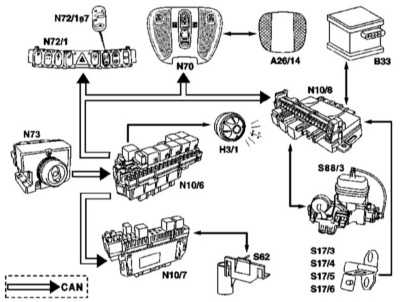

Последовательность работы
Блок управления EIS (N73) подает команду на CAN для запирания автомобиля. Левый передний SAM (N10/6) передает сообщение «ATA активна» на CAN. Затем затронутые блоки управления активируют их входы сигнализации.
Активация сирены с дополни-тельной батареей (H3/1)
Левый передний SAM (N10/6) активирует сирену (H3/1) через прямую шину данных.
Активация контакта с внешней поверхностью
Задний (N10/8) и левый передний (N10/7) SAMактивируют входы сигнализации, к которым подсоединены контакты дверей. Вход активируется после, как минимум, 10 секунд неактивного состояния.
Прочие функции
При получении задним SAM (N10/6) сообщения о запирании всех дверей и крышки багажника, также активируются TS и IMS (если они не были предварительно выключены).
Обратная связь при удачной активации
При активной ATA блок управления верхней консоли (N72) вызывает мигание светодиода в включателях-индикаторах TS, IMS и ATA (N72/1s7) с частотой 1 Гц.
Активация датчика буксировки TS
Передний левый SAM (N10/6) передает на задний SAM (N10/8) команду активации TS. Вход TS активируется задним SAM после, как минимум, 10 секунд неактивного состояния.
Только код 882: Активация датчика движения в салоне IMS
Передний левый SAM (N10/6) передает на блок управления верхней консоли (N70) команду активации приемопередатчика IMS (A26/14). Блок управления верхней консоли напрямую активирует модуль через шину данных. Модуль индицирует свою готовность к работе.
