Мерседес Бенц W220. Ремень серпантинного привода вспомогательных агрегатов



Мерседес Бенц W220. Ремень серпантинного привода вспомогательных агрегатов

Ремень серпантинного привода вспомогательных агрегатов

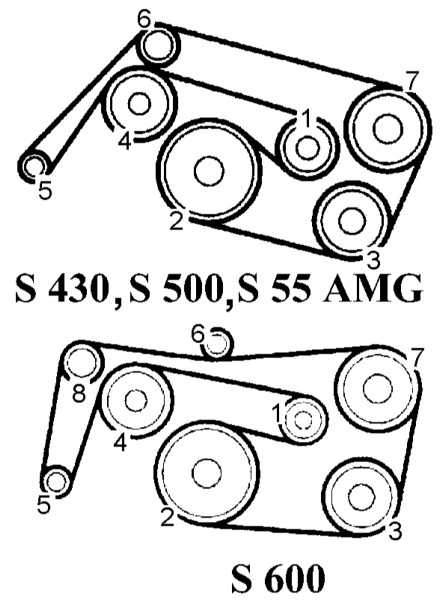

Схемы прокладки ремня серпантинного привода вспомогательных агрегатов

4.3 Ремень серпантинного привода вспомогательных агрегатов Mercedes-Benz W220

1 — Натяжной ролик
2 — Коленвал
3 — Компрессор кондиционирования воздуха
4 — Водяной насос

5 — Генератор
6 — Ролик
7 — Гидроусилитель ремня
8 — Ролик


Схемы прокладки ремня серпантинного привода вспомогательных агрегатов различных двигателей представлены на иллюстрации. По поводу проверки натяжения ремня обратитесь к материалам Главы Текущее обслуживание.
