Единый замок - общие сведения
Элементы единого замка
|
|
| 1 — Отпирание/запирание
2 — Доступ, код доступа 3 — Выбор, глобальный 4 — Моторы привода отпирания/запирания 5 — Включение ламп указателей поворотов соответствующими блоками управления |
6 — Двери открыты/закрыты
CAN B Шина CAN салона Расшифровка остальных обозначений электрических элементов приведена в Разделе Схемы электрооборудования. |

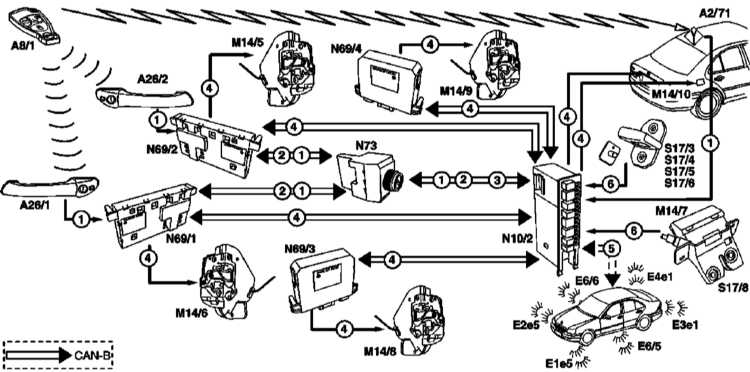

Элементы единого замка представлены на иллюстрации.
