Оценка степени износа ведомого диска сцепления

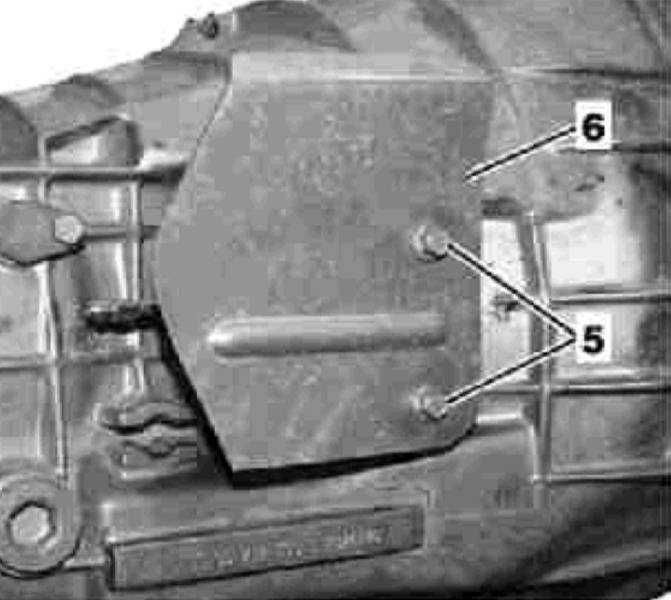

Детали установки термозащитного экрана картера РКПП

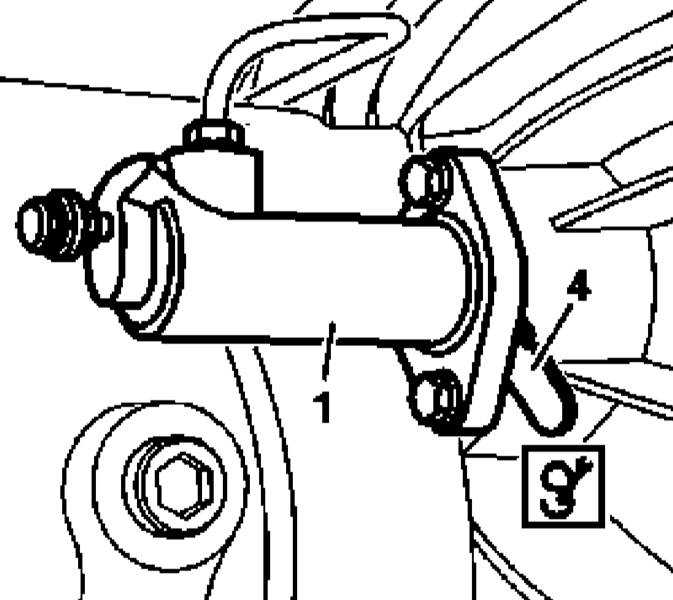

Проверка степени износа диска сцепления

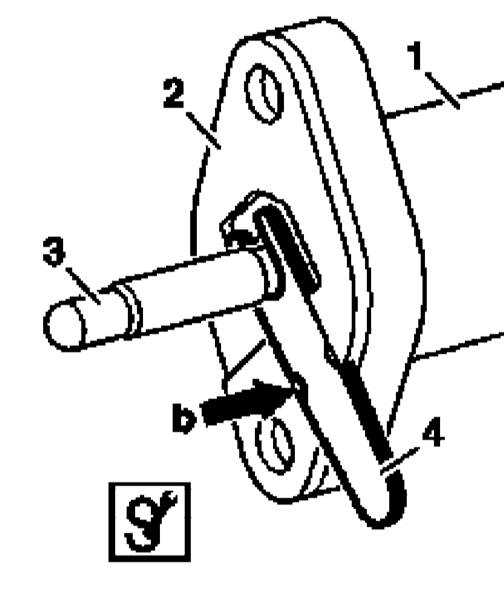

Диск исправен

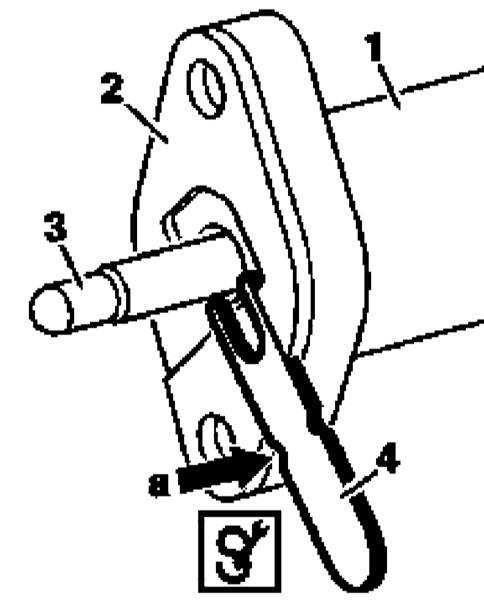

Диск изношен

ПОРЯДОК ВЫПОЛНЕНИЯ

Для визуальной оценки степени износа фрикционных накладок фрикционного диска сцепления следует отпустить крепежные болты (5) и снять термозащитный экран (6).
Проверка производится при помощи специального измерителя (4), вводимого под пластмассовую шайбу (2) фланца исполнительного цилиндра (4) и надеваемого на упорный палец (3). При исправном диске риски установленного измерителя оказываются полностью скрытыми (стрелка b). Если после полной посадки измерителя на палец, риски остаются открытыми (стрелка а), следовательно, износ диска достиг предельного допустимого значения.
