Мерседес Бенц W163. Установка базового положения распределительных валов

Установка базового положения распределительных валов

М612

Проверка базового положения распределительных валов двигателя серии 612

4.25 Установка базового положения распределительных валов Mercedes-Benz W163

ПОРЯДОК ВЫПОЛНЕНИЯ

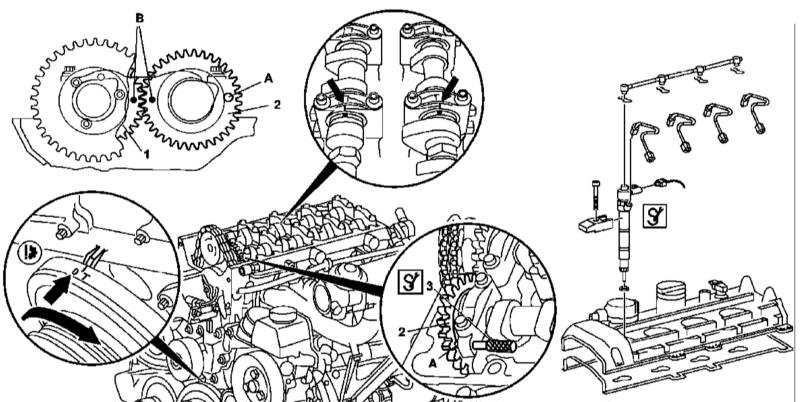

Иллюстративный материал по проверке базового положения распределительных валов двигателя серии 612 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снимите форсунки (Y76) (см. Главу Системы питания и выпуска отработавших газов).
Снимите крышку головки цилиндров.
Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ, - метки распределительного вала и крышки его подшипника должны совместиться.
Заблокируйте распределительные валы при помощи специального стержня (3), продетого сквозь отверстие в крышке первого подшипника вала и заправленного в отверстие (А) в шестерне (2) впускного распределительного вала.
При правильной базовой установке метки (В) шестерен распределительных валов (1 и 2) должны оказаться совмещенными. Кроме того, должно произойти совмещение меток, нанесенных на тела валов и крышки их подшипников (стрелки).
В случае необходимости снимите распределительные валы (см. Раздел Снятие и установка компонентов ГРМ) и установите их на место, добиваясь правильного совмещения меток.
Дейтсвуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты.

М628

Установка базового положения распределительных валов двигателя серии 628

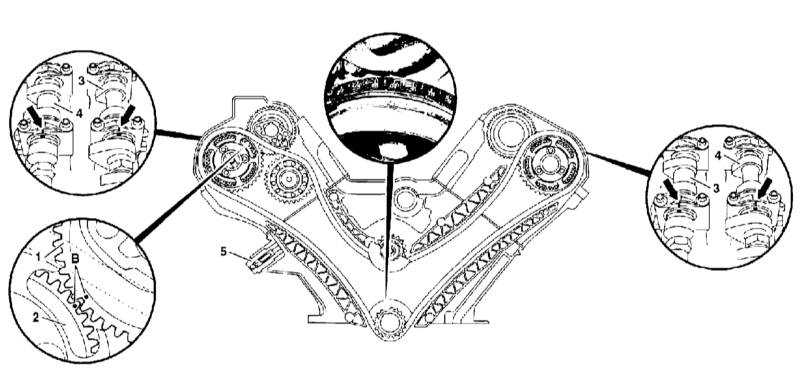

1 — Шестерня впускного распределительного вала 2 — Шестерня выпускного распределительного вала 3 — Впускной распределительный вал	4 — Выпускной распределительный вал 5 — Натяжитель цепи В — Установочные метки

ПОРЯДОК ВЫПОЛНЕНИЯ

Иллюстративный материал по регулировке базового положения распределительных валов двигателя серии 628 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снимите крышки головок цилиндров.
Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение ВМТ.
Проверьте базовое положение распределительных валов, - шестерни должны быть развернуты метками (В) друг к другу, кроме того, должно произойти совмещение меток, нанесенных на тела валов и крышки их подшипников (стрелки).
В случае необходимости произведите соответствующую корректировку.
Дейтсвуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты.
